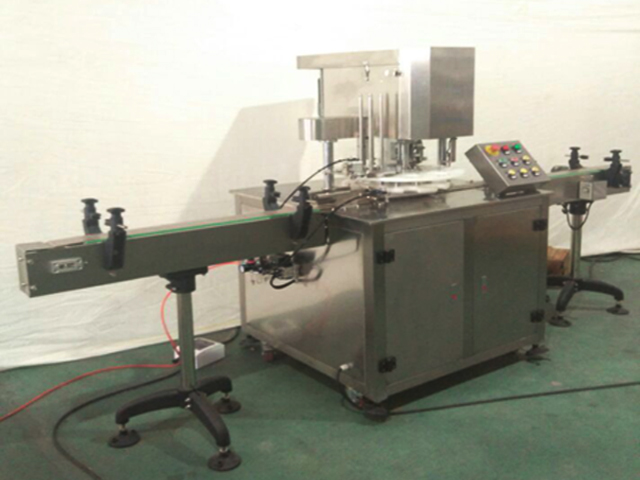

Automatska mašina za zavarivanje linearnih metalnih limenki aluminijumskih limenki

• Materijal: nerđajući čelik
• Glava za zatvaranje: 1
• Broj zatvorenih limenki: jedan
• Brzina zatvaranja: 25-30 u minuti
• Visina zaptivanja: 40-200 mm
• Prečnik dostupne boce: 35-100 mm
• Radni pritisak: Ac220v 50/60hz (Ac380v 50/60hz)
• Snaga: 1.1kw
• Težina: 500 kg
• Veličina: 3000*900*1700mm
• Izvor zraka: 0,5mpa

Ovaj proizvod se uglavnom odnosi na zaptivanje okruglih limenki različitih kvaliteta od PET plastike, željeza, aluminija, papira i drugih kvaliteta, ima napredan dizajn i razumnu strukturu kojom se lako rukuje, da bi bila neophodna i idealna oprema za pakovanje hrane. , lijekove, čaj, hemijsko inženjerstvo i druge industrije.

Glavni dio ovog proizvoda sadrži sve nehrđajuće materijale, jednostavnog i lijepog izgleda i u skladu sa zahtjevima dizajna većine standardnih proizvodnih odjela.

Ovaj proizvod usvaja jednofazni ili trofazni izvor napajanja, čija snaga dostiže 1,1kw, njegovi različiti dijelovi i komponente podvrgnuti preciznoj mašinskoj obradi, proizvodne tehnologije i ostalo se ubrzavaju i kontinuirano poboljšavaju kroz dugogodišnje korisničko iskustvo naše kompanije, i Ključni dio ima jedinstven dizajn s visokom čvrstoćom, niskom bukom i dobrim performansama brtvljenja.

Ovaj proizvod je u skladu sa propisima nacionalnih standarda, standarda odeljenja i standarda preduzeća, i napušta fabriku tek nakon što prođe strogu inspekciju i test.

Potpuno je automatske proizvodne linije, koja može činiti proizvodne linije sa sistemom za punjenje, vaganjem i sistemom punjenja ili sistemom označavanja.

Specifikacija performansi

1. Četiri zaptivna točka su usvojena za zaptivanje, pri čemu su dva noža za porubljivanje, a još dva za prazno presovanje, sa jednostavnim principom i praktičnim podešavanjem;

2. Usvojen je mehanički dizajn najnovije generacije, tijelo limenke se neće rotirati u procesu zaptivanja, nož za brtvljenje se rotira kako bi završio zaptivanje, što je pouzdano i sigurno i pogodno za zaptivanje pakovanja lomljivih proizvoda i tekući proizvodi;

3. Rad noža za kuvanje i podizanje oslonca noža kontrolira se mehaničkim ekscentrom, sa stabilnim i pouzdanim radom

4. Nož za hobbing usvaja proizvodnju od nehrđajućeg čelika 304, sa izdržljivom uslugom i dobrim performansama brtvljenja.

5. Operativni interfejs je vrlo jednostavan da olakša rad.

Glavne karakteristike

1. To je aparat za zavarivanje konzervi najnovije generacije, sa najvažnijom osobinom da se tijelo limenke ne rotira prilikom zatvaranja, kako bi se izbjeglo da se proizvodi u limenci pomaknu i ispadnu;

2. Operativni interfejs je jednostavan sa razumnim dizajnom;

3. Visoke je preciznosti obrade, a glavno tijelo usvaja proizvodnju svih nehrđajućih čelika, u skladu sa zahtjevima dizajna proizvodnih odjela.

4. Može činiti proizvodne linije sa punjenjem, etiketiranjem, opremom za prskanje koda i drugim, sa visokom proizvodnom efikasnošću.

5. Može automatski otkriti donji poklopac i dizajn kontrole kola je razuman.

6. Svi delovi i komponente, električni pribor i ostalo usvajaju proizvode poznatih domaćih fabrika, pouzdanog i stabilnog kvaliteta.

Tehnički parametri

• Materijal: nerđajući čelik
• Glava za zatvaranje: 1
• Broj zapečaćenih limenki: jedan
• Brzina zatvaranja: 25-30 u minuti
• Visina zaptivanja: 40-200mm
• Prečnik raspoložive boce: 35-100 mm
• Radni pritisak: AC220V 50/60Hz（AC380V 50/60Hz）
• Snaga: 1.1KW
• Težina: 500KG
• Veličina: 3000*900*1700mm
• Izvor vazduha: 0,5MPa

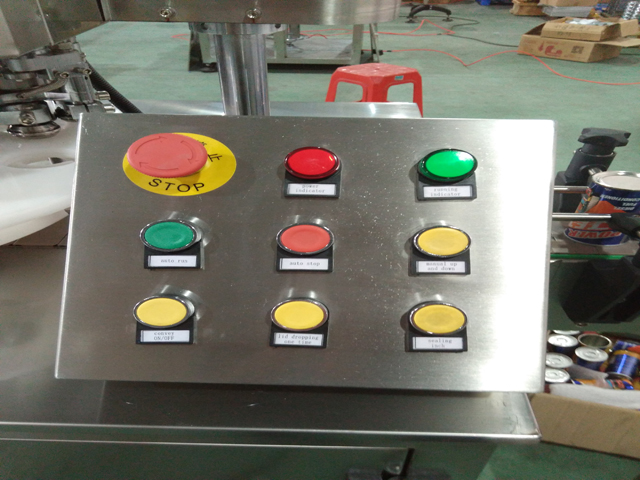

Operation Panel

1. Indikator napajanja (crvena indikatorska lampica): crvena indikatorska lampica je upaljena koja označava da je oprema uključena i obrnuto

2. Indikator rada (zeleno indikatorsko svjetlo): zeleno indikatorsko svjetlo uključeno pokazuje da je oprema u funkciji i obrnuto

3. Zaustavljanje u nuždi: u slučaju nužde, pritisnite ovo dugme i oprema se odmah zaustavlja, svi ostali prekidači ne rade, ako želite da otkažete, okrenite dugme poprečno i ono će automatski iskočiti sa funkcijama koje se vraćaju

4. Rad/uključivanje (zeleno dugme): pritisnite ovo dugme i oprema će početi da radi

5. Rad/isključivanje (crveno dugme): pritisnite ovo dugme i oprema će prestati sa radom

Inching (žuto dugme): ovaj prekidač se uglavnom koristi za otklanjanje grešaka na opremi, oprema će raditi kada se pritisne dugme i obrnuto.

Princip opreme i način ugradnje

1. Princip dinamičkog dizajna opreme

Ova oprema usvaja asinhroni motor dvovrijednog električnog kapaciteta, sa snagom motora od 1,1KW i brzinom rotacije od 1400r/min. Trokutasti točak sa remenom, zupčasti točak, turbina i drugi zupčasti zupčanici smanjuju svoju brzinu na 40 o/min, turbina rotira krug pod dejstvom brega za podizanje kako bi završila proces gore i dole, u isto vreme respektivno pokreće prvi i drugi kotačić za kotrljanje i brtvljenje da se koordinira sa bregom pod razlikom brzine dvije grupe zupčastih kotača, kako bi se dovršio cijeli proces zavarivanja rolne jedne konzerve.

2. Princip dizajna zaptivanja opreme

Ova oprema usvaja princip dvostrukog šava dvostrukog šava, koristeći proceduru okluzije, savijanja i depresije strane poklopca i strane limenke, kako bi se postigao efekat zaptivanja. Koraci su sljedeći:

(1) Postavite čep limenke na vrh limenke kako bi ivica limenke bila nagnuta prema otvoru na unutrašnjoj strani ivice poklopca limenke.

(2) Iskoristite pritisak podizača da podignete tijelo limenke i učinite da poklopac limenke trči prema psu.

(3) Prva rola obavija ivicu kapice prema unutra, pri čemu se jedna strana okreće oko ivice kapice, a druga strana vrši pritisak na osu.

(4) Nakon što prva rolna završi operaciju, druga rolna nastavlja da čvrsto pritiska prvi zaobljeni šav formiran od prve rolne u drugi zaobljeni šav, zatvaranje rolne je završeno.

(5) Dizač je okrenut naopako, a pas je pritisnut nadole da izađe iz prazne konzerve.

3. Princip automatskog spuštanja poklopca

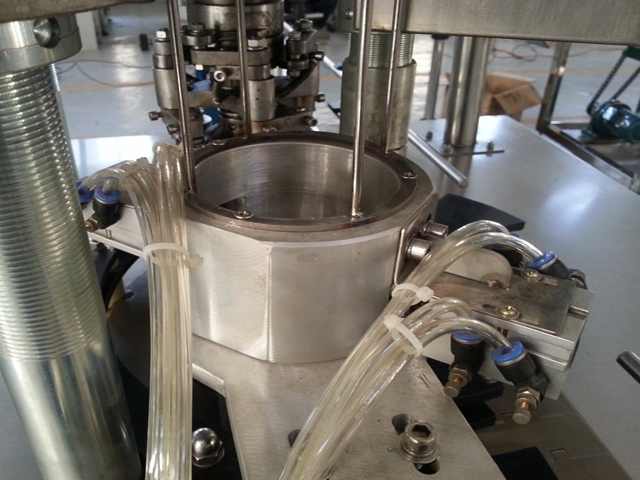

Ova oprema je opremljena opremom za automatsku inspekciju foto oka, nakon što limenka dostigne poziciju, foto oko šalje inspekcijski signal glavnom upravljačkom krugu, koji šalje relevantne signale u skladu s dizajnom opremi za spuštanje poklopca radi kontrole relevantnih radnje, kako bi se izvršila funkcija automatskog spuštanja poklopca. Fizička oprema za automatsko spuštanje poklopca i njen princip su prikazani na sljedećoj slici:

Kako instalirati mašinu korak po korak?

Prvi korak: Ugradite lanac transportera, provjerite da li je linearan nakon ugradnje i da li je dobro zategnut

Drugi korak: Instalirajte transportne šine, prilagodite ih da nesmetano transportuju limenke

Konačno, nakon uključivanja i provjetravanja opreme, ona tada može raditi.

	Lanac svake sekcije je povezan i fiksiran iglom (slično lancu sata)
	Transporter će preći bazu
	Lančana ploča svake sekcije transportera je povezana klinom
	Vijci se mogu podesiti za zatezanje i gubitak transportne trake
	Nakon što je spojen sa iglom, čvrsto se čekićem
	Transporter i glavna oprema su povezani i pričvršćeni sa dva vijka
	Montaža transportnih šina
	Montaža i fiksni uređaj šina
	Uključite motor transportne trake (spojite na U1 i U2 terminal)

Sažetak položaja na svakom električnom dijelu:

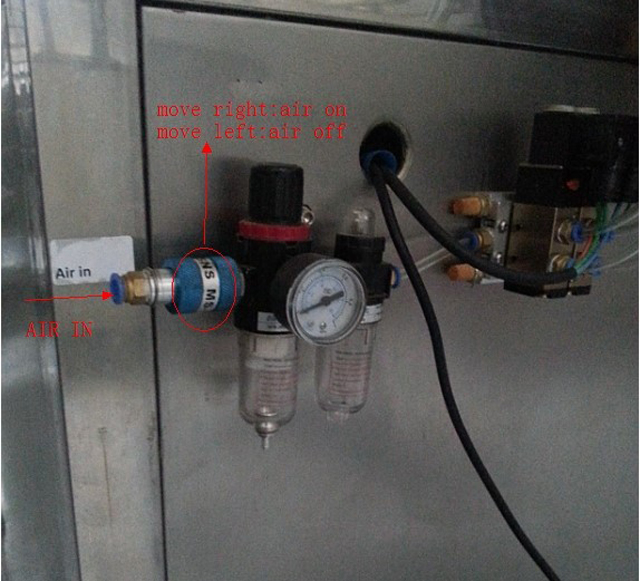

1. Način povezivanja prekidača za usis zraka je sljedeći:

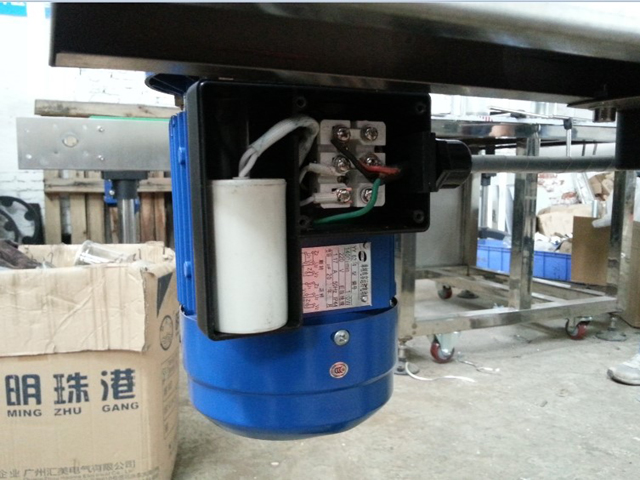

2. Metoda ožičenja motora transportera je kako slijedi:

Više informacija pošaljite nam e-mail za detaljan priručnik o mašini za zatvaranje limenki;

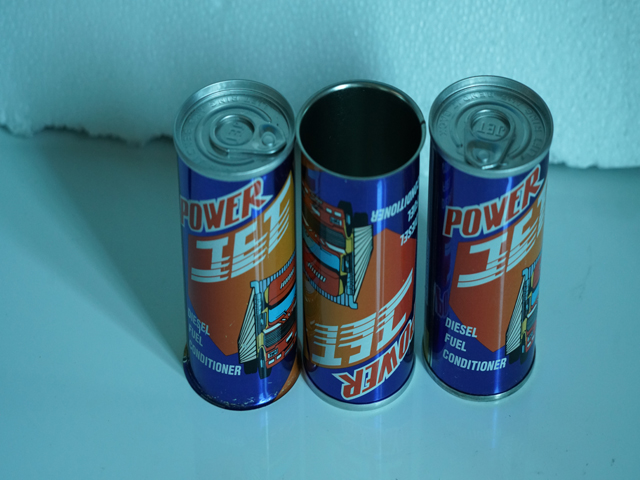

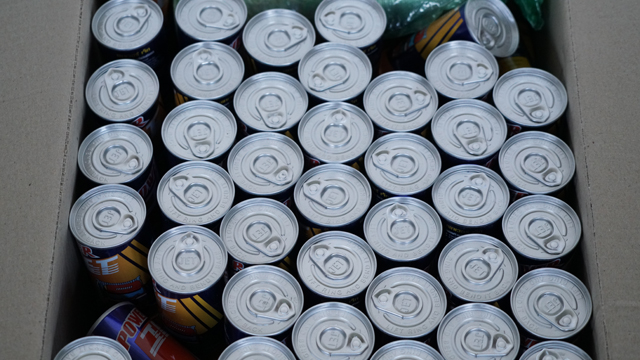

Uzorci zaptivanja limenki
