Automatska oprema za etiketiranje s jednom stanicom Opp Hot Melt Glue

• Model: VK-HMGL-S
• Snaga: trofazni 380V 50Hz 3000W

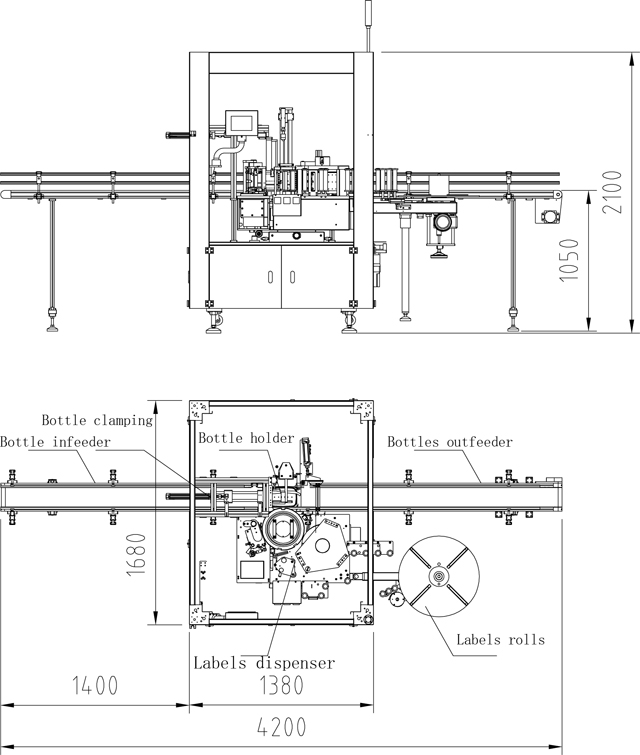

• Dužina: 3650 mm
• Širina opreme: 1450mm
• Brzina transportne linije: 20m/min (brzina transportne linije može se podesiti prema stvarnim proizvodnim uslovima)
• Način podešavanja brzine: Sekciono podešavanje brzine
• Maksimalna brzina izdavanja etiketa: 60 m/min Maksimalna brzina etiketiranja: 20 kom/min
• Preciznost označavanja: ±1 mm (zahteva grešku u veličini boce kupca unutar ±0,3 mm)

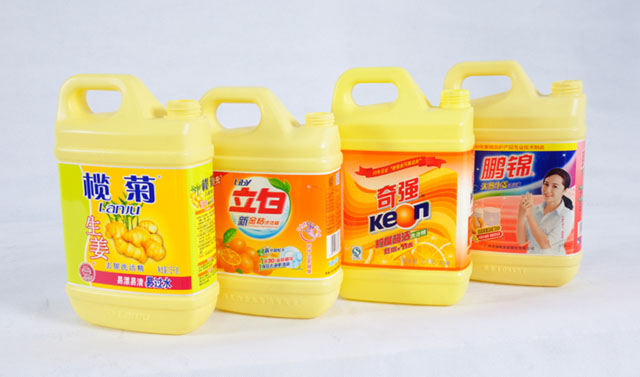

• Veličina proizvoda: kvadratna boca
• Maksimalna širina etikete: 160 mm
• Maksimalna dužina etikete: 600 mm
• Maksimalni prečnik etikete: 600 mm Prečnik jezgre papira: 152 mm
• Ukupna težina mašine: oko 1200 kg

Pogledaj video

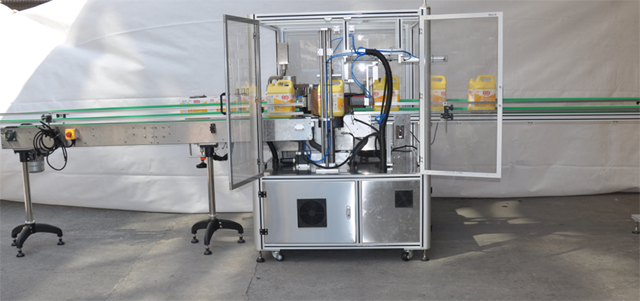

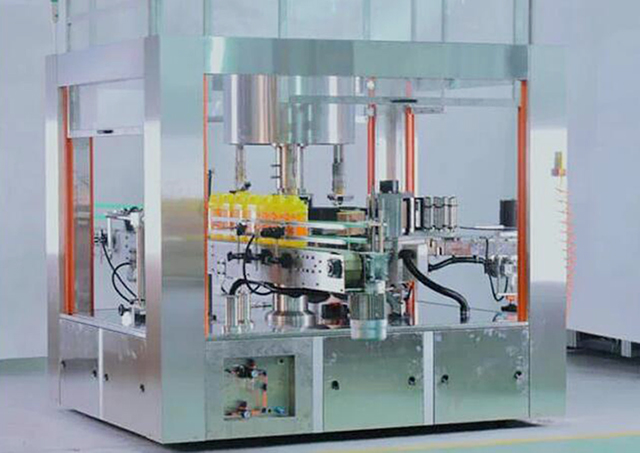

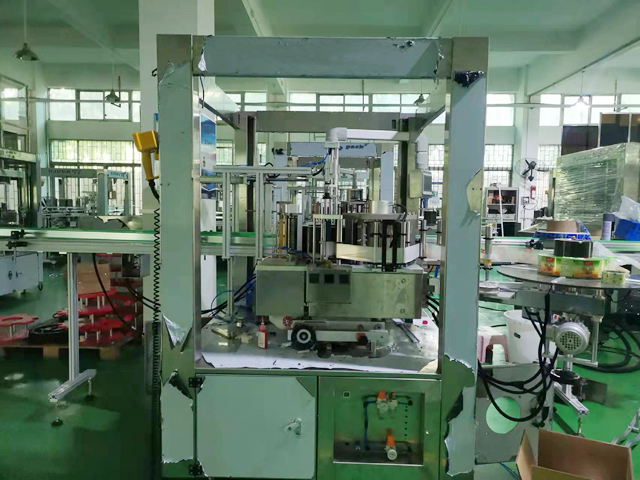

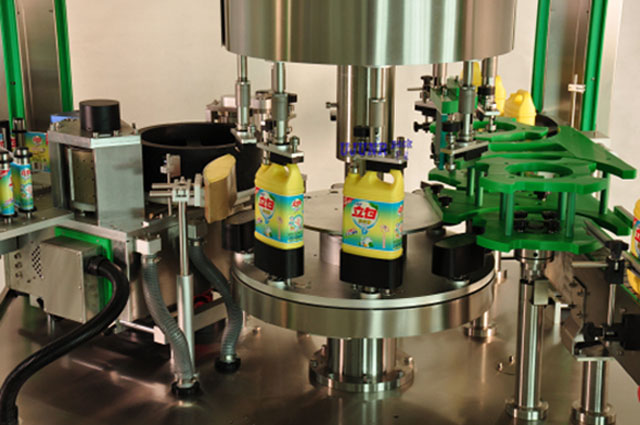

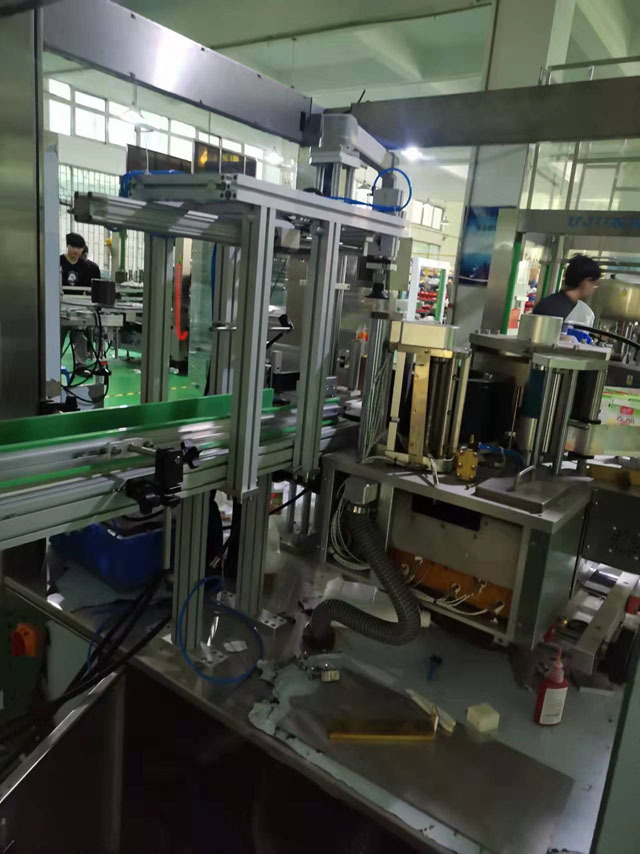

Ovo je nova OPP mašina za etiketiranje kontinuiranog vrućeg ljepila. Može automatski podesiti ulaz i izlaz kontejnera; Kontejneri koji su odvojeni vijkom za odvajanje boca i držani na udaljenosti u skladu sa razmakom zvezdastog točka prenose se na okretnu ploču kontejnera. Nakon što je kontejner fiksiran mehanizmom za prešanje boce i sjedištem kalupa kontejnera, kontejner počinje da se okreće određenom brzinom, a boca se mehanički predpozicionira tokom rotacije proizvoda. Naljepnica je označena na određenom mjestu.

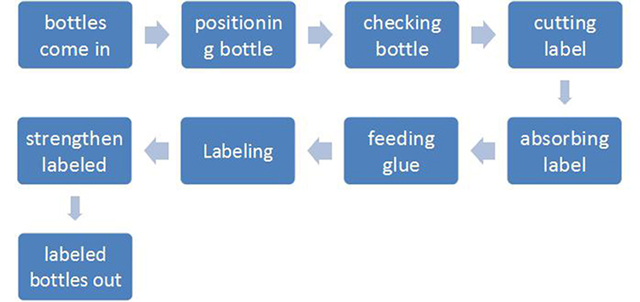

Proces rada opreme za etiketiranje vrućeg ljepila:

Kada kontejner dostigne položaj za detekciju električnog oka, kompjuter kontroliše sistem za isporuku etiketa da isporuči etiketu. Kada je radnja isporuke etikete završena, brzi rezač reže etiketu. Točnost i stabilnost označavanja osigurana je uz pomoć Sanyo servo motora male inercije velike brzine.

Izrezane naljepnice se šalju u sistem lijepljenja koji nanosi ljepilo i na prednju i na stražnju ivicu etikete. Ova metoda lijepljenja troši najmanju potrošnju vrućeg ljepila.

Kada se zalijepljena naljepnica prenese u poziciju za označavanje, etiketa se može precizno i efikasno zalijepiti na kontejner. Pošto je kontejner u rotirajućem stanju tokom procesa prenosa, etiketa se može pričvrstiti na kontejner glatko i čvrsto. Ljepljiva traka na kraju dimenzioniranja može formirati dobro zaptivanje preklopa etikete, dovršavajući proces označavanja.

Main Part

O: Domaćin

• Sanyo servo sistem
• Sanyo servo pogonski sistem
• FLEXEM 7-inčni HMI
• Pansonic senzor oznaka u boji visoke rezolucije
• Pansonic lepljenje visoke rezolucije i senzor za detekciju nedostatka
• Prekidač senzora za detekciju proizvoda Pansonic
• Pansonic senzor pritiska

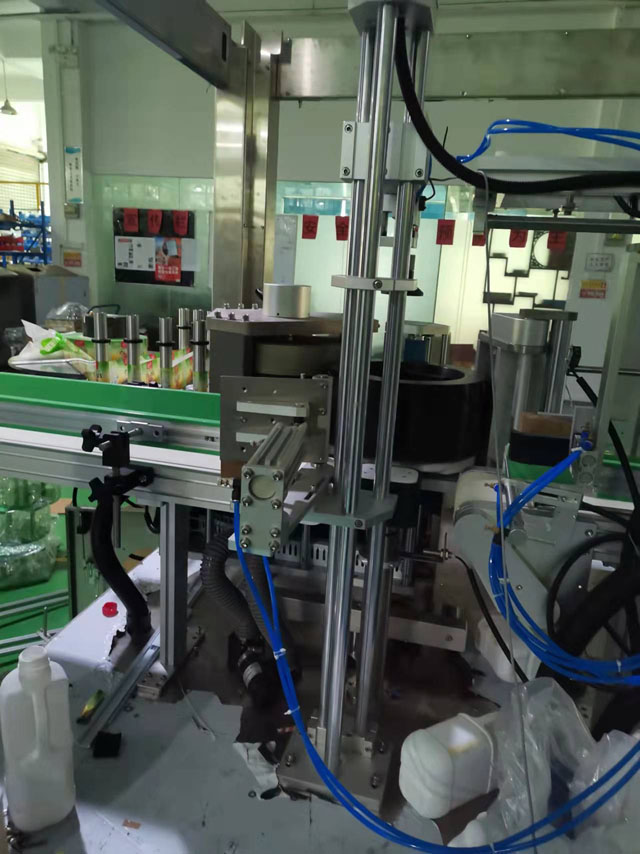

B: Mehanički dio

• Mehanizam za transport: 90W Tajvan Chenggang motor
• Transportna traka: Industrijska transportna traka na bazi filma
• Glavni motor: 1500W talijanski BOEM AC motor (sa originalnim BOEM reduktorom)
• Mehanizam za odvajanje boca: Mehanizam za odvajanje boca bez šipke
• Mehanizam za pozicioniranje: Pozicioniranje i označavanje koračnog motora
• Mehanizam za označavanje: Koračni motor pokreće bocu i vrši označavanje tokom rotacije
• Mehanizam za isporuku etiketa: Yujun servo sistem za isporuku filma (brzi servo motorni pogon)
• Mehanizam za presovanje: sklop četke
• Mehanizam za vođenje boce: profilna vodilica sa dvostrukim podešavanjem koordinata
• Sistem za snabdevanje lepkom: Yujun specijalizovani sistem za snabdevanje topljenim lepkom (nemački Siemens kontrolni sistem) kako bi se osigurala tačnost i ujednačenost nanošenja lepka

Sigurnosna zaštita opreme za nanošenje toplih naljepnica:

• Sigurnosna zaštita: zatvorite zaštitna vrata.
• Alarm za nedostatak etikete: Postavite alarm kada naljepnica ponestane da podsjeti operatera da zamijeni naljepnicu
• Alarm za nestašicu boca: kada postoji nedostatak boca, oprema će se zaustaviti i alarmirati; kada ima boca, automatski će nastaviti proizvodnju, što je pogodno za on-line proizvodnju

Označavanje nedostaje alarm

• Detekcija pritiska vazduha: Kada vazdušni pritisak ne zadovoljava proizvodne zahteve, oprema će se automatski isključiti.
• Detekcija vakuuma: Kada vakuum ne ispunjava proizvodne zahtjeve, oprema će se automatski isključiti.
• Detekcija temperature: Kada temperatura ljepila za topljenje ne zadovoljava proizvodne zahtjeve, oprema će se automatski isključiti.

Technical Parameter

• Model: VK-HMGL-S
• Snaga: trofazni 380V 50Hz 3000W
• Dužina: 3650 mm
• Širina opreme: 1450mm
• Brzina transportne linije: 20m/min (brzina transportne linije može se podesiti prema stvarnim proizvodnim uslovima)
• Način podešavanja brzine: Sekciono podešavanje brzine
• Maksimalna brzina izdavanja etiketa: 60 m/min Maksimalna brzina etiketiranja: 20 kom/min
• Preciznost označavanja: ±1 mm (zahteva grešku u veličini boce kupca unutar ±0,3 mm)
• Veličina proizvoda: kvadratna boca
• Maksimalna širina etikete: 160 mm
• Maksimalna dužina etikete: 600 mm
• Maksimalni prečnik etikete: 600 mm Prečnik jezgre papira: 152 mm
• Ukupna težina mašine: oko 1200 kg

Napomena:

• Snaga: 14Kw
• Potrošnja plina: 6Kg, 8L/min;
• Napon napajanja: trofazni 380V
• Kapacitet proizvodnje: 1200 boca/sat

Detalji

Sljedeća tabela je detaljna lista glavnih električnih komponenti svake opreme za etiketiranje vrućim ljepilom.

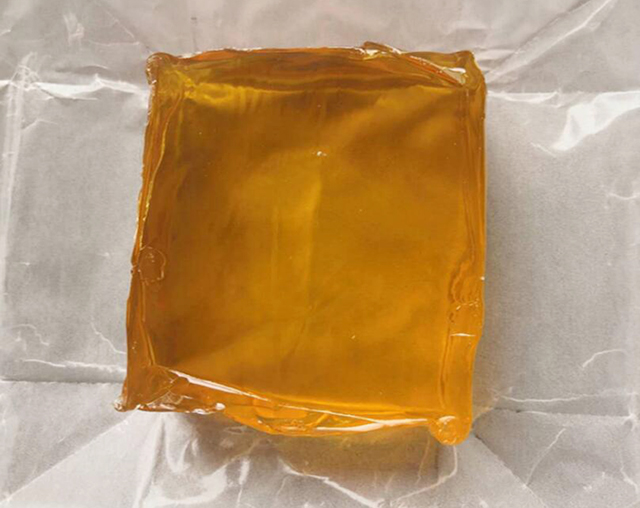

Šta je Hot Melt Adhesive?

Ljepilo za topljenje (HMA), također poznato kao vruće ljepilo, je oblik termoplastičnog ljepila koji se obično prodaje kao čvrsti cilindrični štapići različitih promjera dizajnirani za nanošenje pištoljem za vruće ljepilo. Pištolj koristi kontinuirani grijaći element za topljenje plastičnog ljepila, koji korisnik gura kroz pištolj ili mehaničkim okidačem na pištolju, ili direktnim pritiskom prsta. Ljepilo istisnuto iz zagrijane mlaznice u početku je dovoljno vruće da izgori i čak stvori plikove na koži. Ljepilo je ljepljivo kada je vruće i stvrdne se za nekoliko sekundi do jedne minute. Ljepila za topljenje također se mogu nanositi potapanjem ili prskanjem, a popularna su među hobistima i zanatlijama kako za pričvršćivanje tako i kao jeftina alternativa livenju smole.

U industrijskoj upotrebi, ljepila za topljenje imaju nekoliko prednosti u odnosu na ljepila na bazi rastvarača. Hlapljiva organska jedinjenja se smanjuju ili eliminišu, a korak sušenja ili sušenja je eliminisan. Hot melt ljepila imaju dug vijek trajanja i obično se mogu odložiti bez posebnih mjera opreza. Neki od nedostataka uključuju termičko opterećenje podloge, ograničavanje upotrebe na podloge koje nisu osjetljive na više temperature i gubitak čvrstoće veze na višim temperaturama, sve do potpunog topljenja ljepila. Ovo se može smanjiti upotrebom reaktivnog ljepila koji nakon stvrdnjavanja prolazi dalje očvršćavanje, npr. vlagom (npr. reaktivni uretani i silikoni), ili se stvrdnjava ultraljubičastim zračenjem. Neki HMA možda nisu otporni na hemijske napade i vremenske uslove. HMA ne gube debljinu tokom očvršćavanja; ljepila na bazi rastvarača mogu izgubiti do 50-70% debljine sloja tokom sušenja.

Primjena HMA

Hot-melt ljepila su brojni koliko i raznovrsni. Općenito, vruće taline se nanose ekstrudiranjem, valjanjem ili prskanjem, a visok viskozitet taline čini ih idealnim za porozne i propusne podloge. HMA su sposobni za lijepljenje niza različitih podloga uključujući: gumu, keramiku, metale, plastiku, staklo i drvo.

Danas su HMA (hot-melt adhesives) dostupni u raznim vrstama, što omogućava upotrebu u širokom spektru primjena u nekoliko industrija. Za upotrebu u hobi ili zanatskim projektima kao što su montaža ili popravka modela letjelica od pjene na daljinsko upravljanje, te umjetni cvjetni aranžmani, vrući topljivi štapići i topljivi pištolji za ljepilo koriste se za nanošenje ljepila. Za upotrebu u industrijskim procesima, ljepilo se isporučuje u većim štapićima i pištoljima za ljepilo s većim stopama topljenja. Osim vrućih topivih štapića, HMA se može isporučiti u drugim formatima kao što su granulirani ili električni blokovi vrućeg topljenja za bulk melt procesore. Veće primene HMA tradicionalno koriste pneumatske sisteme za snabdevanje lepkom.

Primjeri industrija u kojima se koristi HMA uključuje:

• Zatvaranje preklopa valovitih kutija i kartonskih kutija u industriji ambalaže.
• Lepljenje kičme u knjigovezačkoj industriji
• Primjena za omatanje profila, montažu proizvoda i laminiranje u drvnoj industriji
• Pelene za jednokratnu upotrebu izrađene su korištenjem HMA, pri čemu se netkani materijal vezuje i za pozadinu i za elastiku.
• Mnogi proizvođači elektroničkih uređaja također mogu koristiti HMA za pričvršćivanje dijelova i žica ili za osiguranje, izolaciju i zaštitu komponenti uređaja.
