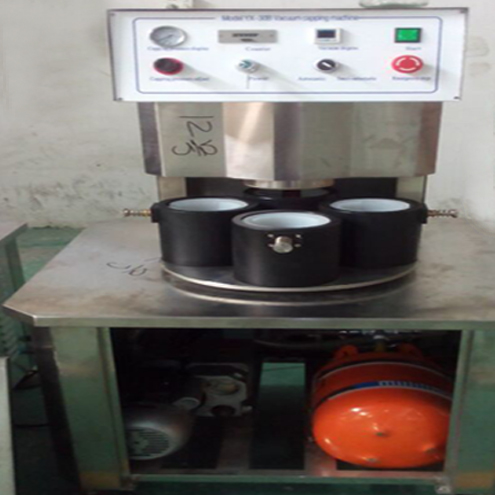

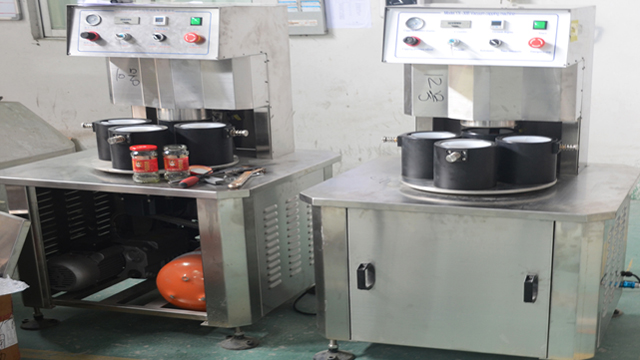

Poluautomatska mašina za vakuumsko zatvaranje staklenih tegli Oprema za zatvaranje hrane

• Model: VK-SVC mašina za vakuumsko zatvaranje
• Napajanje: AC220V/50-60Hz
• Brzina zatvaranja: 1200-1500 bph
• Snaga: ≤1.3KW (uključujući vakuum pumpu)
• Prečnik poklopca: Φ30-Φ85mm 、Φ85-Φ110mm
• Visina boce: 50-180mm 、120－250mm
• Prečnik boce: Φ30-Φ80mm Φ80-Φ150mm
• Granični stepen vakuuma: -0,08Mpa
• Završna torzija: 5-25N.M
• Potrošnja vazduha: 0,5m3/0,7Mpa
• Veličina mašine: 750*7001350mm
• Težina: 157 kg

Ova serija mašina za zatvaranje je istražena i proizvedena od strane nas sa dugogodišnjim iskustvom u proizvodnji; je domaća originalna kreacija, koristi vakuum pumpu za usisavanje, dostupan je visok stupanj vakuuma, okretni moment zatvaranja i nivo vakuuma mogu se podesiti na zahtjev kompatibilan s različitim oblicima i veličinama boca za zatvaranje, jaka kompatibilnost i lako se prilagođava.

Glavne pneumatske i električne komponente su svjetski poznatih brendova, stabilnih i pouzdanih performansi.

Široko se koristi u staklenim bocama s limenim čepovima, vakuumskim zatvaračima za hranu, konzerviranu hranu, pića, začine, zdravstvene proizvode i druge industrije.

Glavni tehnički parametar

• Model: VK-SVC mašina za vakuumsko zatvaranje
• Napajanje: AC220V/50-60Hz
• Brzina zatvaranja: 1200-1500 bph
• Snaga: ≤1.3KW (uključujući vakuum pumpu)
• Prečnik poklopca: Φ30-Φ85mm 、Φ85-Φ110mm
• Visina boce: 50-180mm 、120－250mm
• Prečnik boce: Φ30-Φ80mm Φ80-Φ150mm
• Granični stepen vakuuma: -0,08Mpa
• Završna torzija: 5-25N.M
• Potrošnja vazduha: 0,5m3/0,7Mpa
• Veličina mašine: 750*7001350mm
• Težina: 157 kg

Struktura i principi rada

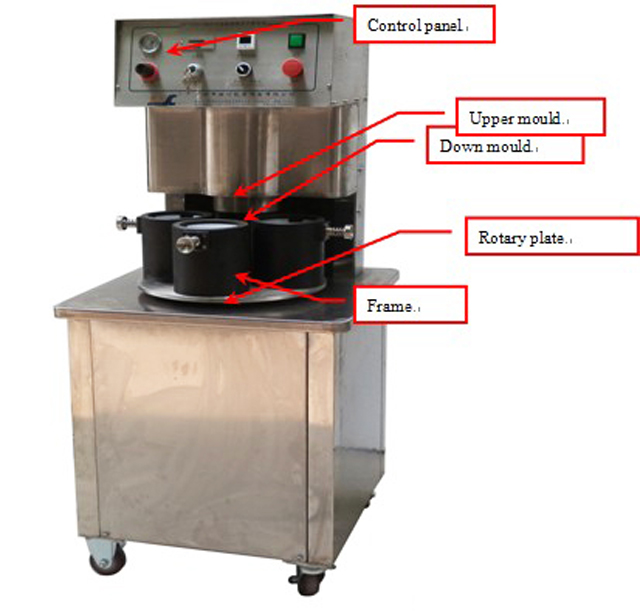

Slika 1 Mašina za vakuumsko zatvaranje

Principi i funkcije rada

Ova mašina se sastoji od okvira mašine, gornjeg kalupa, sistema za rotaciju, strukture za zatvaranje, vakumskog sistema, električnog i sistema kontrole pritiska.

radi kao: stavite čašu sa čepovima u kalup, a zatim rukom spustite kalup do sredine glave za zatvaranje. Tada će se mašina automatski zatvarati vakuumom.

Ova mašina ima sledeće funkcije kao:

1. Kada stavite kalup na sredinu glave za zatvaranje, mašina će se automatski zatvoriti vakuumom;
2. Funkcija najnižeg podešenog vakuuma: ako mašina ne može da postigne prethodno podešeni stepen vakuuma, mašina neće raditi za sledeću proceduru;
3. Funkcija zakretnog momenta zatvaranja: glava za zatvaranje se pomiče pomoću zračnog cilindra i može se podesiti pritiskom;

Glavna struktura i komponente

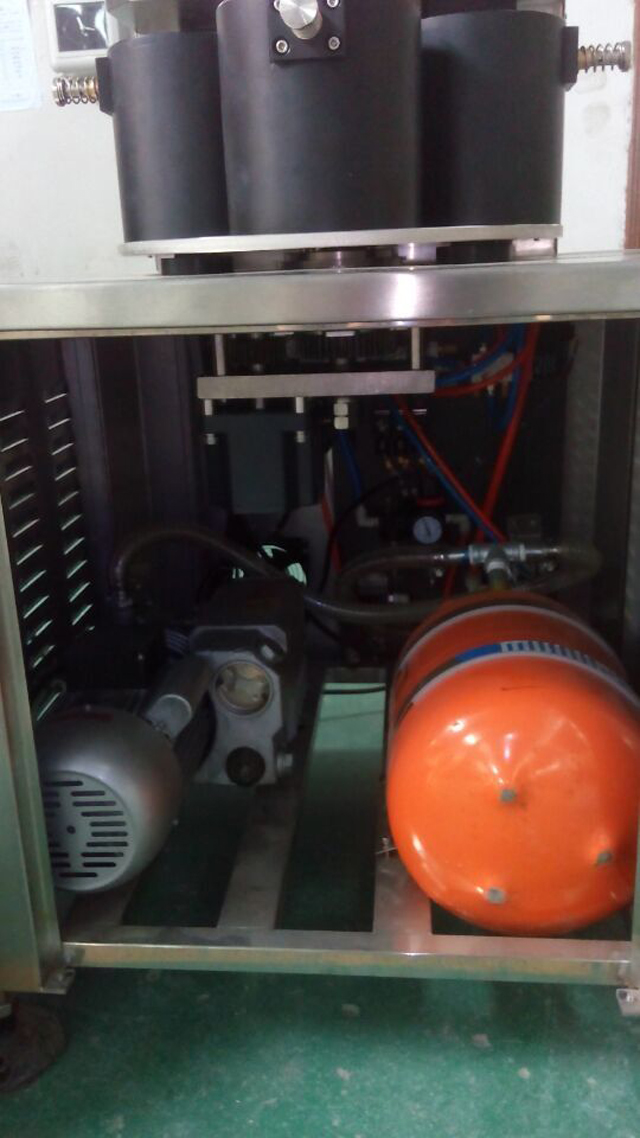

Vakum pumpa i vakuum rezervoar:

Vakum pumpa i vakuumski rezervoar se koriste za postizanje vakuumske funkcije, vakuum pumpa treba da bude sa vakuum uljem, pola vakuum ulja unutra je ok. Nije dozvoljeno koristiti mašinu ako unutra više nema vakuumskog ulja

Molimo vas da spojite vakuum pumpu i vakuumski rezervoar kao na slici iznad i napajanje

Struktura rotacione ploče

Ova rotirajuća ploča se pomiče za 4 koraka Kako bi se osiguralo da se rotirajuća ploča stalno pomiče, ova rotirajuća ploča ima 3 tarne ploče za pružanje otpora kako bi se osiguralo stabilno kretanje. Morate održavati mašinu čistom tokom rada, a tarne ploče će se postupno istrošiti, redovno proveravati i redovno menjati.

Rotaciona ploča se pomera glavnim motorom, kada se detektor signala pomeri do startnih blizinskih prekidača i dobije signale (detektor signala i prekidači blizine su oko 2-3 mm), gornji kalup se pomera do zatvaranja, kada se zatvara, motor još uvek radi , kada se detektor signala pomakne do sigurnosnih prekidača i dobije signal, motor prestaje raditi.

Garniture od bakra će se istrošiti tokom rada, moraju se redovno podmazati i menjati kada su oštećene. Prilikom promjene možete vidjeti sliku 5

Struktura zatvaranja

Glava za zatvaranje

Glava za zatvaranje se pomera cilindrom da bi se podigla i spustila, kada se glava za zatvaranje spusti do zatvaranja i dostigne stepen vakuuma kao što je prethodno podešen, glava za zatvaranje će preći na sledeću proceduru. Moment zatvaranja može se podesiti pritiskom na tipku za zatvaranje na kontrolnoj ploči (Kao što možete vidjeti na kontrolnoj tabli)

Crvena guma unutar glave za zatvaranje je dio koji se lako troši, potrebno ga je često provjeravati i mijenjati. Prilikom zatvaranja, glava za zatvaranje mora čvrsto biti pričvršćena za kapice, možete staviti nešto u kalup za donje da biste postigli različite visine. Ali visina ne može biti prevelika, ili ako je prevelika, ne možete postići funkciju vakuuma, ali ako nije dovoljna visina, ne može se ograničiti. Obično je razmak između kapica i vrha donjeg kalupa 16 mm-19 mm

Uređaj za klikanje boce

Uređaj za klikanje boce služi za fiksiranje boce tokom zatvaranja, kada je rotirajuća ploča postavljena, cilindar za klik boce se pomiče da fiksira bocu kako bi se osiguralo dobro zatvaranje

Instalacija

1. Mašina mora biti na čistom i bezbednom mestu
2. Provjerite je li dostupno zaustavljanje u nuždi (slika 5)
3. Napajanje strujom za provjeru
4. Povežite mašinu sa gasovodom na separator ulja i vode, podesite pritisak vazduha na 0,6Mpa
5. Spojite vakuumski rezervoar na mašinu. Uvjerite se da nema curenja plina.

Rad kontrolne table

Kontrolna tabla se sastoji od tabele pritiska zatvaranja, podešavanja pritiska zatvaranja, brojača, prekidača za napajanje, podešavanja vakuuma i zaustavljanja u nuždi.

1. Podešavanje pritiska zatvaranja može se koristiti za podešavanje obrtnog momenta zatvaranja, kada je u smeru kazaljke na satu, pritisak je povećan, obrtni moment zatvaranja je jači, kada je u suprotnom smeru, pritisak je smanjen, obrtni moment zatvaranja je manji.
2. Zaustavljanje u nuždi, kada se nešto hitno desi, pritisnite prekidač za hitno zaustavljanje, tada će mašina biti u sigurnoj situaciji
3. Brojač je da broji koliko ste čaša proizveli, ako stavite dugme za resetovanje, brojač će se računati kao nula.
4. Ako je potrebno podesiti stepen vakuuma, pritisnite “M” u tablici za podešavanje vakuuma i prikazat će se “St1”, pritisnite “︽” “︾” za podešavanje
5. Separator ulja i vode i pritisak i podešavanje (slika 10)

Odvajač ulja i vode sastoji se od ručnog regulacionog ventila, podešavanja pritiska, tablice pritiska vazduha, podešavanja ulja, filtera za vazduh i maziva

Ručni kontrolni ventil služi za uključivanje i isključivanje cjelokupnog dovoda zraka u mašinu

Podešavanje pritiska služi za dovod pritiska u mašinu, kada je u smeru kazaljke na satu, pritisak se povećava, kada je u suprotnom smeru, pritisak se smanjuje.

Tabela pritiska vazduha služi za prikaz radnog pritiska mašine

Podešavanje ulja je za dovod ulja u mašinu, kada je u smeru kazaljke na satu, ulje se smanjilo, kada je u suprotnom smeru, ulje se povećalo

Vazdušni filter je za uklanjanje vode iz kompresovanog vazduha, kada je pritisak separatora ulja i vode nula, filter za vazduh će automatski ukloniti vodu.

Lubrikator služi za dovod ulja za mašinu, prvo treba da zatvorite dovod vazduha i ubacite malo ulja u maziva, otprilike 2-3 meseca po jednom.

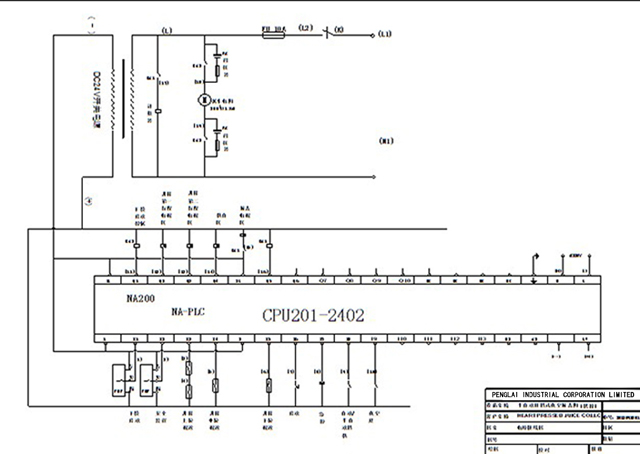

Električni crtež za mašinu za vakuumsko zatvaranje

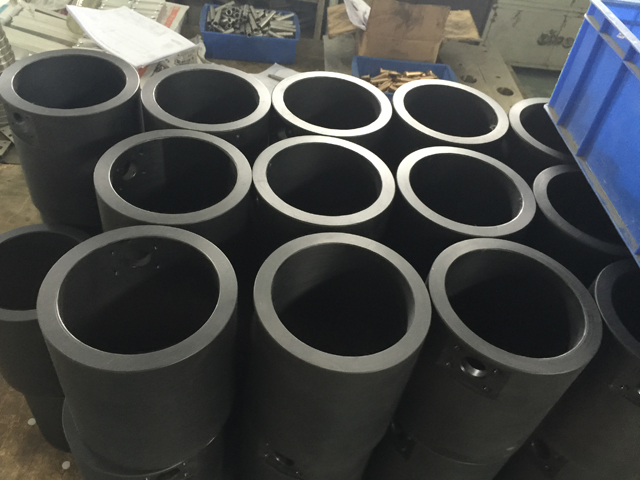

Rezervni dijelovi za kalupe za različite veličine tegli/boca
