Oprema za zatvaranje rotirajućih 8 glava velike brzine za kapice pumpi

• Dimenzije: 2000mm (dužina) * 1800mm (širina) * 2800mm (visina)
• Glava za zatvaranje: 8 glava
• Samostalna prolaznost: 99%
• Brzina: 80bpm
• Napon: 220V-380V, 50-60HZ (na osnovu zahtjeva)
• Ukupna snaga: 5kw
• Potreban izvor zraka: 0,6Mpa čist i stabilan izvor zraka
• Buka pri radu (decibel): ≦80 decibela
• Težina mašine: 3,5 tone
• Materijal mašine Okvir: ugljični čelik vanjski okvir od nehrđajućeg čelika;

Visokobrzinski stroj za zatvaranje čepova pumpi sastoji se od nekoliko glavnih dijelova, uključujući automatsko podizanje poklopca za punjenje boca/čepa i šablone za dovod i odvod boca za deskmbler, mehanizam za odbacivanje mehanizma za zatvaranje, električnu kontrolu itd.

Crtanje

Karakteristike

• PLC kontrolisan, integrisano dovođenje poklopca, hvatanje, umetanje i rotiranje (može se povezati sa automatskom mašinom za sortiranje kapa da bi se ostvarila potpuna automatizacija)
• Proizvodni kapacitet može postići 80 bpm sa 8 glava
• Nježan rad, bez ogrebotina i ozljeda na čepovima i posudama
• Brze promjene
• Struktura modula, manipulisanje na ekranu osetljivom na dodir, lako održavanje

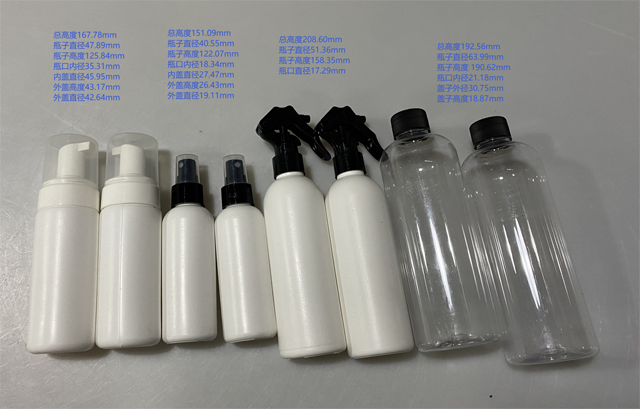

• Pogodan za različite veličine čepova, primenljiv u svakodnevnoj hemijskoj industriji
• Lako se povezuje na mašinu za punjenje i etiketiranje
• Niska buka pri radu

Princip rada

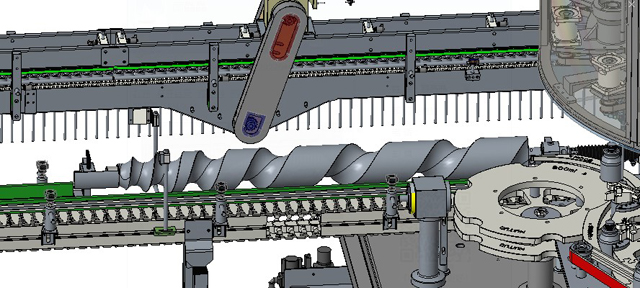

Hranjenje na bočicu pomoću zavrtnja

Vijak za bocu je obrađen konturnim dizajnom, sa preciznim i brzim hranjenjem bocom; Nježni pokreti, bez oštećenja boce. Vijčani pogon prati glavni pogon, ugao zavrtnja se može podesiti preko ekrana osetljivog na dodir kako bi se uskladio sa zvezdastim točkom. Postoji senzor na zavrtnju za bocu, bez boce, bez zatvaranja i alarm kada se boca zaglavila.

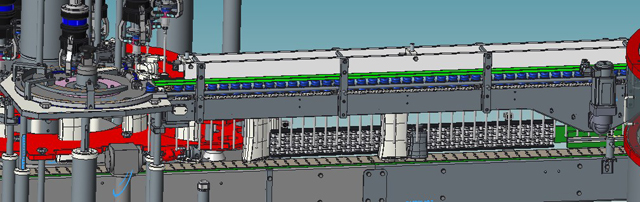

Hranjenje servo kapom:

Vijčani zatvarač ima servo motor za lanac za hranjenje kapom. Servo motor ima prednosti periodičnog pokretanja i zaustavljanja, periodične pozitivne i negativne rotacije, ne samo da smanjuje buku i izbjegava zaglavljivanje poklopca.

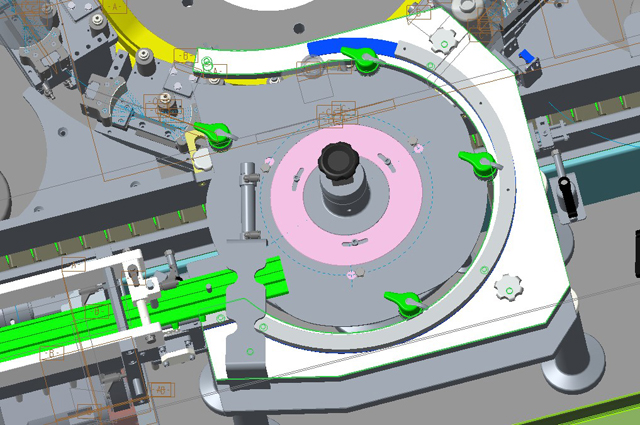

Cap-Dividing

Razdjelnik kapice je prilagođen obliku kapice i različiti prečnici bi zahtijevali zamjenu, ali samo bijeli dio na sljedećoj slici treba promijeniti.

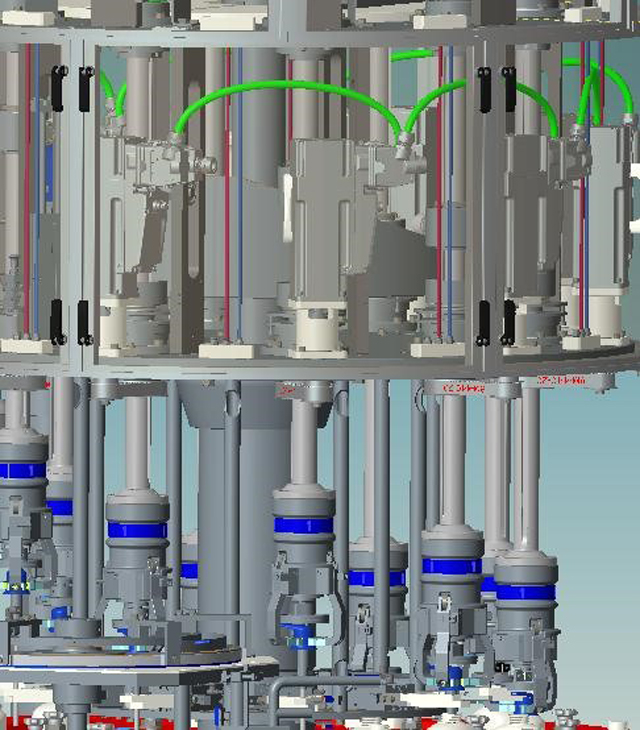

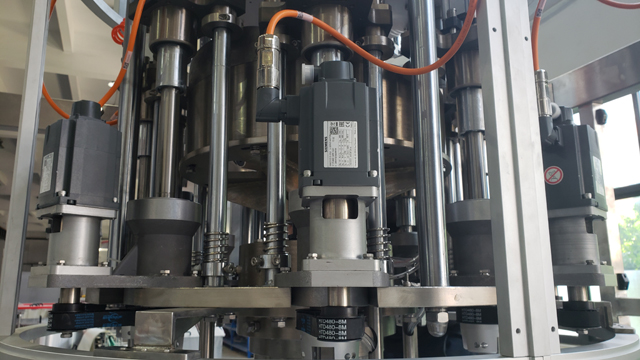

Servo zatvaranje:

Mašina za zatvaranje vijaka koristi Siemens pogonski sistem, koji kombinuje kontrolni sistem i servo motor u ultra-kompaktnom ujedinjenom sistemu za maksimalnu fleksibilnost u minimalnom prostoru i 90% smanjenje ožičenja. U procesu zatvaranja, servo motor može kontrolirati kretanje krivulje zatvaranja u sekcijama, a u isto vrijeme može osigurati neometani proces segmentacije i ostvariti digitalnu kontrolu momenta zatvaranja, koja je potpuno superiorna u odnosu na tradicionalnu kontrolu momenta kvačila.

• Kontrola zatvorene petlje pomoću servo motora i programa kroz proces zatvaranja;
• Automatski podesite silu zatvaranja dok se ne postigne podešeni obrtni moment;
• Zbog precizne i fleksibilne kontrole modula i programa pogona za kretanje, uticaj inercije glave za zatvaranje i odstupanja delova može se eliminisati;
• Prebacivanje obrtnog momenta između različitih proizvoda može se postići jednostavnom promenom zadate vrednosti programa.

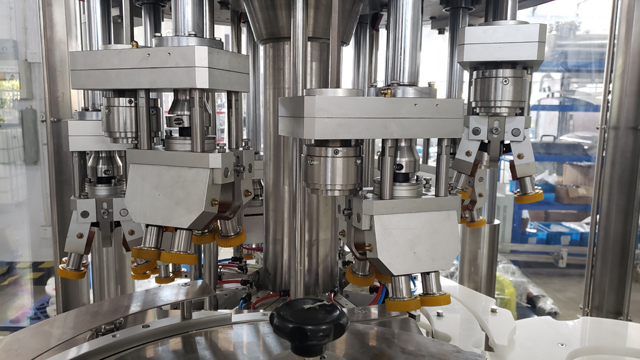

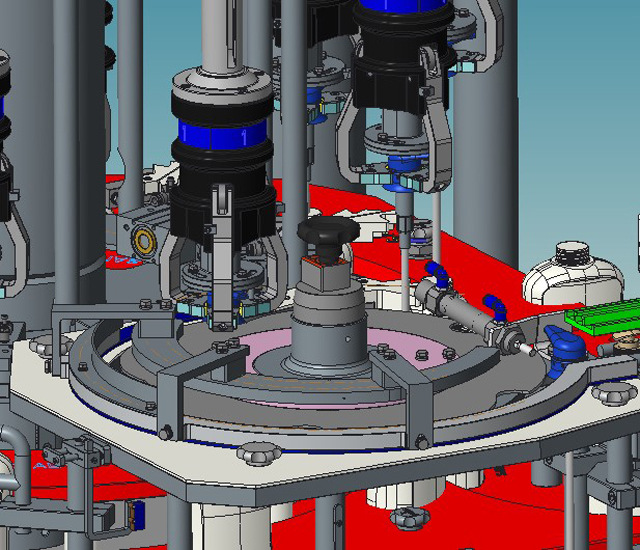

Napomena: Za mašinu za zatvaranje sa 8 glava za poklopac okidača, glave za zatvaranje su različite:

Posjeduje kvačilo s permanentnim magnetom za kontrolu obrtnog momenta kapice.

• Tokom procesa zatvaranja, obrtni moment se ravnomerno širi na četiri točka
• Napravite nerelativne pokrete između točkova i kapica
• Držite statičnu stanicu između točkova i boca tokom zatvaranja
• Visoko dragoceni sistem kontrole obrtnog momenta, stabilna i razumna vrednost obrtnog momenta

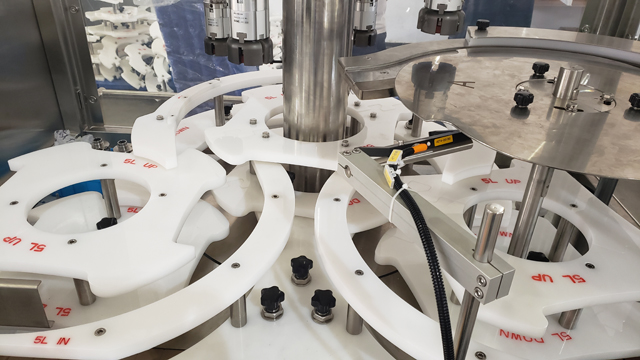

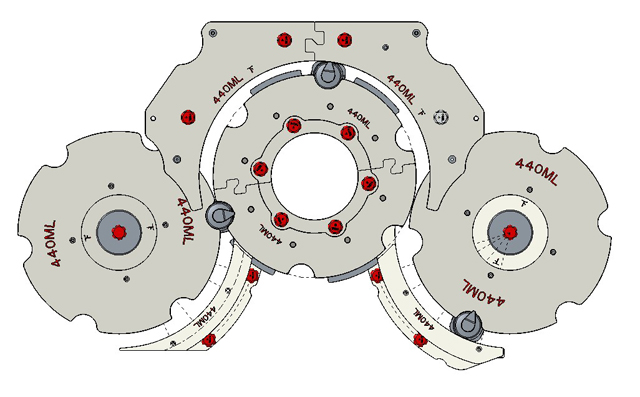

Promjena različitih proizvoda-predložaka

Izrađen od PP, dizajniran po obliku boce, sa glatkom površinom. Ne samo da može stabilizirati pozicioniranje, spriječiti grebanje boce; i omogućava brzu promjenu.

Za različite specifikacije proizvoda, usvaja dizajn za brzo otpuštanje. Predlošci su označeni bojama kako bi se razlikovale različite specifikacije.

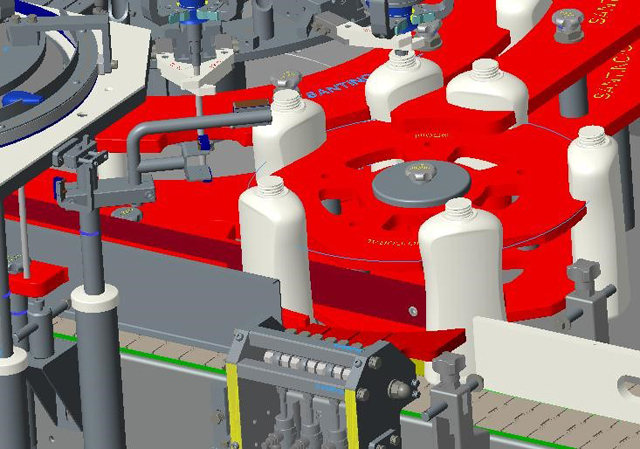

Sistem odbijanja

Dvostruki transporter opremljen nakon zatvaranja. Kvalificirani proizvodi se normalno transportuju, a nekvalificirani (bez čepa, nema unutrašnje cijevi, pogrešno postavljenog poklopca) će se automatski podijeliti na drugi transporter pomoću okretnog cilindra. Kada se pojavi blok boce, mašina za zatvaranje će se automatski zaustaviti i ponovo će se pokrenuti kada se problem reši.

Sigurnosna vrata

Sva vrata imaju granični prekidač kako bi se osiguralo da se mašina zaustavi i pošalje signal upozorenja kada su vrata otvorena. Sve mašine u proizvodnom prostoru sa pomičnim štitnikom su električno blokirane kako bi se u potpunosti isključio glavni pogon i upravljački krug i brzo zaustavilo kretanje mašine odmah po otvaranju štitnika.

Glavni tehnički parametri

• • Dimenzije: 2000mm (dužina) * 1800mm (širina) * 2800mm (visina)
  • Glava za zatvaranje: 8 glava
  • Samostalna prolaznost: 99%
  • Brzina: 80bpm
  • Napon: 220V-380V, 50-60HZ (na osnovu zahtjeva)
  • Ukupna snaga: 5kw
  • Potreban izvor zraka: 0,6Mpa čist i stabilan izvor zraka
  • Buka pri radu (decibel): ≦80 decibela
  • Težina mašine: 3,5 tone
  • Materijal mašine Okvir: ugljični čelik vanjski okvir od nehrđajućeg čelika;
  • Poklopac sa navojem u kontaktu sa kapom: poliuretan (PU) ;
  • Zaslon vrata: ivica od nehrđajućeg čelika, pleksiglas; električna kutija: nerđajući čelik;
  • Spajanje i pričvršćivanje mehaničkih dijelova: ugljični čelik, nerđajući čelik, itd.;
  • Zaptivka: guma

Glavne tehničke komponente

• PLC: Siemens
• Ekran osetljiv na dodir: Siemens
• Servo: Siemens
• Breaker: Schneider
• Frekvencijski pretvarač: Siemens
• Dugme: Schneider
• Alarmno svjetlo: Schmersal
• Prekidač sigurnosnih vrata: Schmersal
• Senzor: SICK/IFM/LEUZE
• Daljinski modul: Fbox-WIFI (za trenutnu komunikaciju i daljinsko upravljanje)

Ako gore navedenih marki nema na zalihama, mi ćemo umjesto njih izabrati ekvivalentne marke.

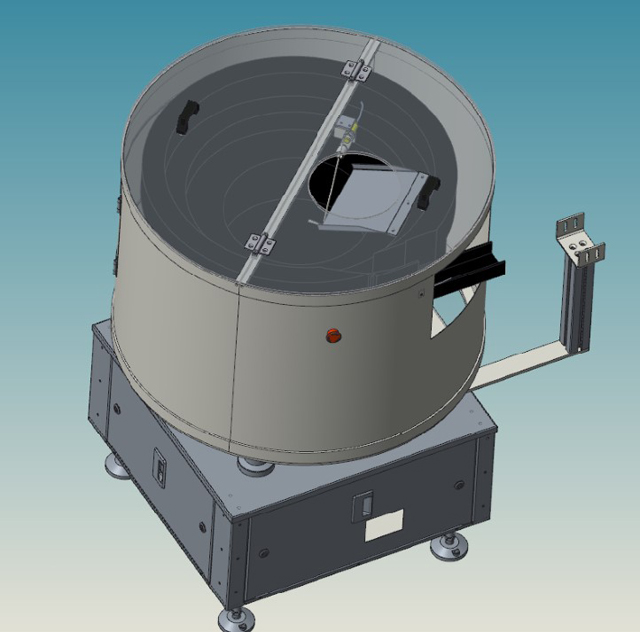

Automatsko podizanje kapa i deskrembler

• Redovno se rasporedi neuređeni poklopac za prskanje po principu vibriranja i okrugli poklopac pomoću ploče za postavljanje. Poklopac se uredno izlazi iz poklopnog kanala, a mašina za zatvaranje se hvata za razvodnu ploču.
• Brzina deskremblera se automatski prilagođava prema liftu. Dizalo je povezano sa deskomblerom i automatski kontroliše brzinu slanja kapice, koja je usklađena sa brzinom cijele linije.
• Deskrembler se automatski kontroliše preko interfejsa mašine za zatvaranje, bez ručnog podešavanja.
• Parametri se mogu pohraniti.
• Brza zamjena.

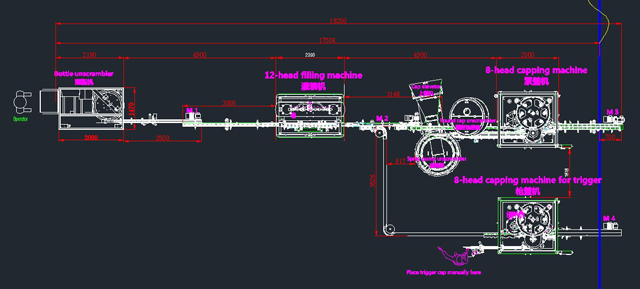

Linija se može integrirati sa brzom mašinom za punjenje kako bi se formirala cijela linija:
