Ultrazvučna mašina za zaptivanje linearnih trakastih cevi Poluautomatska
  • Model: VK-UTS-003
  • Frekvencija: 15Khz
  • Snaga: 2600W
  • Napajanje: AC220V
  • Prečnik brtve: 10-50 mm
  • Maksimalna visina cijevi: 10-200 mm
  • Radni pritisak: 0,5-06Mpa
  • Dimenzije: 560*537*880mm
  • Neto težina: 95KG
  • GW sa standardnim izvoznim drvenim sandukom: 115KG
Pogledaj video

Ultrazvučna mašina za zaptivanje je visokokvalitetna mašina za pakovanje tečnosti, punjenja i zaptivanja tečnosti, kontejnera visokih performansi. Potrebno je ručno staviti mašinu za cijevi, automatsku detekciju boje, automatsko punjenje, automatsko zaptivanje, automatski rezač, završiti seriju automatske izlazne funkcije. PLC programabilna mašina koristi napredni dodirni interfejs, optičko praćenje, automatsko pozicioniranje, tako da je ukupna operacija jednostavnija, savršenija, omogućava preduzećima da poboljšaju efikasnost proizvodnje, smanje radni intenzitet i poboljšaju uređaj po izboru za razrede pakovanja.

Poluautomatski zatvarač cijevi je najnovija tehnologija za zatvaranje cijevi malih i srednjih veličina. Kombinira ultrazvučno zaptivanje, serijsko žigosanje, obrezivanje i rebrastu kozmetičku/farmaceutsku završnu obradu. Ovoj mašini je potreban operater da utovari pakove za cevi i pomera cevi kroz stanice. Može raditi do 15 jedinica u minuti, ova mašina savršeno radi s jednim od naših stolnih punila i etiketirki.

Ova mašina je dizajnirana da proizvodi savršeno zatvorene cevi koje izgledaju kao da su proizvedene na mnogo većoj, skupljoj, potpuno automatskoj mašini. Sa svim modernim komponentama i funkcijama najsuvremenije automatizirane mašinerije, ovaj mali prijenosni zaptivač za cijevi je sve što je potrebno za poslovanje malih i srednjih preduzeća i njime može upravljati svako sa vrlo osnovnim instrukcijama.

Proizvedena od nerđajućeg čelika 316, ova mašina je pogodna za bilo koju upotrebu u hrani ili farmaciji. Zahtijevajući mali zračni kompresor i standardnu utičnicu od 10 ampera, lako se povezuje i postavlja na bilo kojoj proizvodnoj lokaciji. Ova mašina može zapečatiti bilo koji plastični i laminatni materijal cijevi do 57 mm u promjeru.

Posebni pakovi za držanje cijevi mogu se isporučiti uz mašinu koja drži vašu epruvetu savršeno ravno tokom procesa zaptivanja, a takođe se može obezbediti set brojeva/slova za serijsko utiskivanje vašeg jedinstvenog broja serije u vaše epruvete.

Molimo pročitajte sljedeće upute kako biste olakšali uređaj prije nego što počnete s temeljnim razumijevanjem karakteristika različitih funkcija, procedura i operacija upotrebe.

Principi rada ultrazvučnih zaptivnih cijevi:

Ultrazvučno zaptivanje koristi principe ultrazvučne energije za spajanje dva materijala. Alati za zavarivanje (nakovanj ili sonotrode) fokusiraju ultrazvučnu energiju na tačku na kojoj bi se zavarivanje trebalo odvijati, a toplina trenja se stvara. Vrijeme zatvaranja je između 100 i 200 milisekundi. Za razliku od toplinskog zavarivanja, toplina potrebna u ultrazvučnoj tehnologiji se stvara samo unutar materijala koji se zavaruju. Alati ostaju hladni i podržavaju rasipanje topline. Otpornost vrućeg lijepljenja (čvrstoća šava neposredno nakon zavarivanja bez hlađenja) je također značajno veća nego kod drugih metoda zavarivanja. Brzina, pouzdanost i ukupni kvalitet gotovih šavova čine ultrazvučnu opremu za zaptivanje vitalnom u brojnim industrijama.

Zajednički dizajn – ovako funkcionira

Da bi se izvršilo precizno zavarivanje u ultrazvučnim mašinama za zatvaranje cijevi, energija ultrazvučnih valova mora biti fokusirana (energetsko fokusiranje). To se postiže ili geometrijom alata ili dizajnom spoja na materijalu. U slučaju dizajna spojeva, područje na kojem se materijal spaja ima posebne oblike kao što su točke ili rubovi. U slučaju geometrije alata, sonotrode ili nakovanj su posebno oblikovani da fokusiraju energiju.

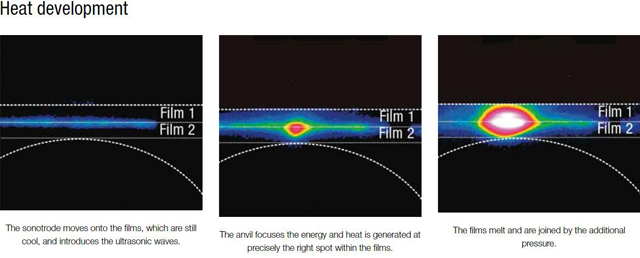

principi rada ultrazvučnog zaptivanja.jpg

Sigurni smo da ćete biti u potpunosti zadovoljni praktičnošću, pouzdanošću i ekonomičnošću uređaja. Međutim, struktura i rad uređaja u skladu sa različitim upotrebama i karakteristikama za prilagođavanje sadržaja paketa je instaliran, kako bi se bolje razumjele specifične različite točke, kao što je opisano u ovoj specifikaciji je osnovna funkcija.

Prije isporuke uređaja, svaki dio uređaja je pažljivo testiran i otklonjen. Međutim, kako se tokom otpreme dogodi bilo kakav mehanički kvar, ili bilo koje mjesto u ovom opisu nije jasno, molimo kontaktirajte naš ovlašteni kontakt prodajnog osoblja.

Sigurnosne mjere za rukovanje ultrazvučnom mašinom za zaptivanje:

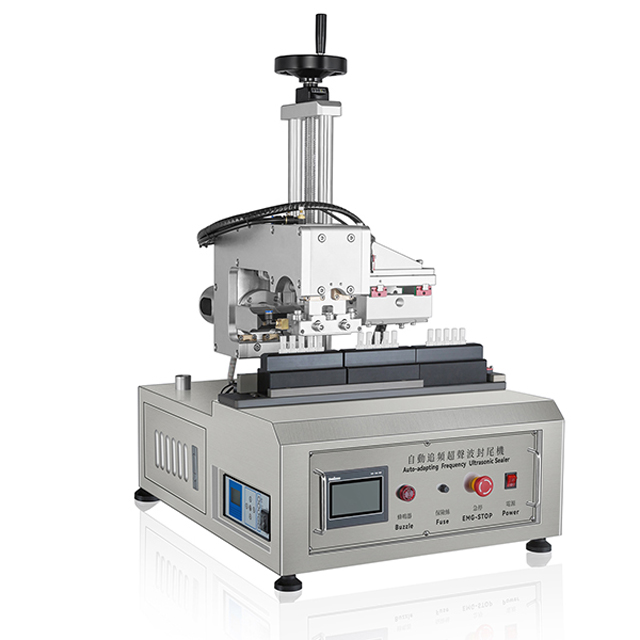

mašina za zaptivanje (2).jpg

  1. Rad, održavanje i instalaciju mašina moraju biti ovlašteni od strane vaše kompanije i mehanički obučenog osoblja za izvođenje operacije. Morate proučiti priručnik i pogledati rad video prije rukovanja mašinom.
  2. Mehanička oštećenja nastala nepravilnim korištenjem ne mogu se pripisati proizvođaču i nisu uključena u program garancije. Rizik snosi sam vlasnik.
  3. Mora se osigurati u skladu s uputama za instalaciju, rad, transport i održavanje proizvođača za pravilnu upotrebu stroja.
  4. Izbjegavajte korištenje bilo koje metode za smanjenje sigurnosti rada mašina.
  5. Prirodno mjesto za postavljanje, treba izbjegavati direktnu sunčevu svjetlost i vlagu, prašinu. Zato što je to uzrok požara i strujnog udara.
  6. Druga nepravilna upotreba mašina (kao što je „prema sopstvenom mišljenju da koriste mašinu.“)
  7. Zahtjevi dizajna mašine, normalan pripremni rad za čizmama, samo mehanička publika u najboljoj formi možemo raditi gimnastiku.
  8. Potvrdite da se mašina koristi samo za izradu opće robe (isključujući ogromne toksične supstance; kiselina: alkalni materijali), ne može se koristiti sa drugim artiklima, u suprotnom proizvođači i distributeri neće biti odgovorni.
  9. Instalacija, uklanjanje, premještanje uređaja kako biste imali profesionalce za rukovanje ili usmjeravanje.
  10. Mora proći stručnu obuku kvalifikovanih ljudi koji mogu upravljati mašinom.
  11. Ovaj uređaj se koristi samo na način kako je odredio proizvođač za upotrebu, neovlaštena modifikacija ili korištenje prodatih nelokalnih proizvođača ili preporučenih rezervnih dijelova može uzrokovati požar, strujni udar i druge ozljede.
  12. Nemojte dozvoliti da tkanina, papir, prašina, metalni komadići, ulje i drugi ostaci uđu u električnu opremu.
  13. Kada se skladišti na duže periode prije korištenja, ova oprema mora biti pregledana i probna prije upotrebe.
  14. Kada je napajanje isporučeno ili mašina radi, nemojte otvarati razvodnu kutiju i druge razvodne kutije. U suprotnom može doći do strujnog udara, što može dovesti do ozljeda; dok se u blizini mašine ne obavljaju radnje elektrolučnog zavarivanja. Inače lako može dovesti do kvara na uređaju.
  15. Kada je razvodna kutija već otvorena ili ogoljene žice, ne može se pokrenuti mašina i njeni prateći objekti. U suprotnom, može biti izložen visokonaponskim terminalima ili električnim udarom žice, što može dovesti do ozljeda.
  16. Pored periodičnih pregleda ili ožičenja, ni u jednom drugom trenutku ne možete otvoriti kućište električne opreme. U suprotnom možete oštetiti uređaj, što utiče na normalan rad mašine.
  17. Mašinu ne dirajte mokrim rukama, potreban je prekidač za pokretanje suhih ruku. U suprotnom može doći do strujnog udara, što može dovesti do ozljeda.
  18. Ploča, prekidači, programske petlje, inverter, motorni pogoni i ostala ožičenja u stanju, apsolutna zabrana testiranja testerom visoke otpornosti. U suprotnom prouzrokujte oštećenje ili nezgode mašine.
  19. Molimo vas da dobro očistite pre upotrebe okolinu mašine, ne bi trebalo da bude drugih opasnih predmeta.
  20. Nemojte praviti kabl od abrazije, gnječenja, prenapona i preopterećenja. U suprotnom može doći do strujnog udara, što može dovesti do ozljeda.
  21. Napajanje, OPREZ TOPLO logo, ne obraćajte pažnju kada se ruka dodirne, može izazvati opekotine. Osovinska mašina istaknuta glavna lokacija, pazite da se ne sretnete.
  22. Ne stavljajte stvari na mašinu. Nemojte se gomilati oko mašine i predmeta koji su nezavisni od mašine. Previše stvari, može doći do nesreće. Osim toga, pomiješana sa stranim predmetima ili dijelovima mašine u grizu namirnica, itd., oštetit će jedinicu unutar ambalaže.
  23. Prilikom mijenjanja kalupa i rezača oprezno oštrica na prstima koja lako nagrize.

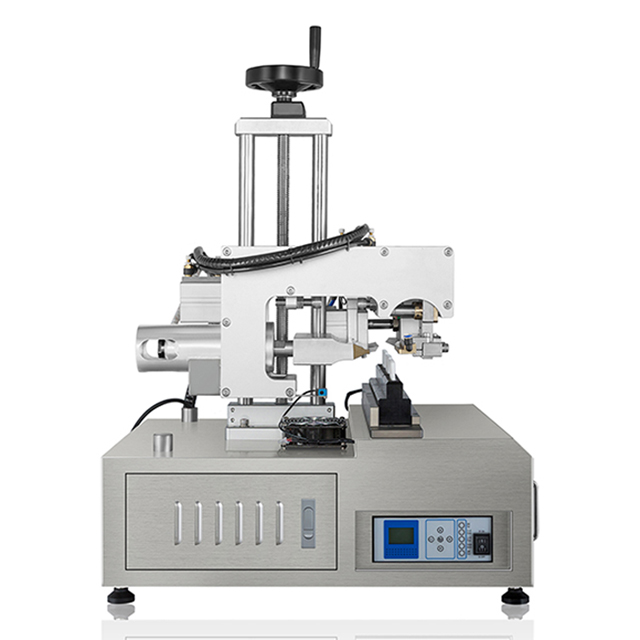

ZAŠTITNA mašina ULTRASONIC.jpg

Operateru nije dozvoljeno mijenjati ili modificirati strukturu stroja i proizvodnje. Stoga za štetu koju prouzrokuje proizvođač ne preuzima nikakvu odgovornost

Isključivanje u nuždi

Došlo je do greške u radu, operater mora procijeniti stvari prema svom iskustvu, da ne bi uskoro trebalo biti isključenje u nuždi ili poduzeti druge korake (da ukine kontroler).

Koristite glavni izvor napajanja za isključivanje

Kada dođe do greške, (Morate imati osoblje za popravku ili održavanje) Ako se ne možete poboljšati u kratkom vremenskom periodu može se koristiti za isključivanje glavnog napajanja.

Održavanje opreme

  1. Nakon svake smjene stroj treba očistiti, očistiti materijale unutar ploče za mjerenje i preostalog stola mašine, kako bi se spriječilo da vlaga utječe na sljedeći rad.
  2. Uvijek provjerite zavrtnje za pričvršćivanje dijelova, elastično stanje, kako biste osigurali pouzdan rad. Redovno čistite optičku glavu.
  3. Električni dijelovi trebaju obratiti pažnju na vlagu i prašinu.
  4. Očistite opremu svaki dan nakon upotrebe uređaja,
  5. Izbjegavajte pokretanje mašine bez cijevi, inače ćete uništiti kalup i mašinu

Osnovni parametri

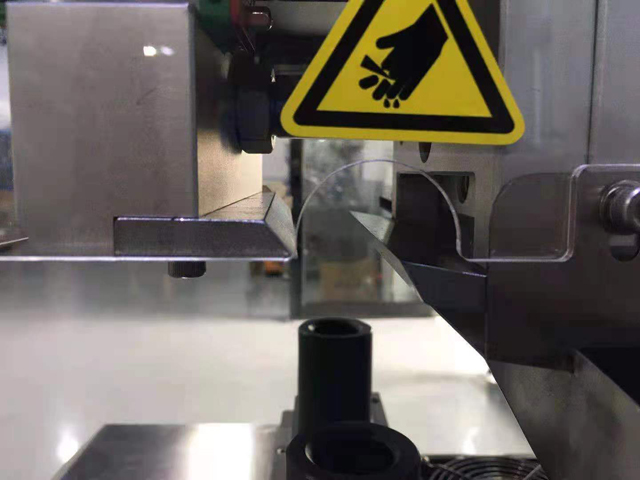

zatvori detalji za mašinu za zaptivanje (1).jpg

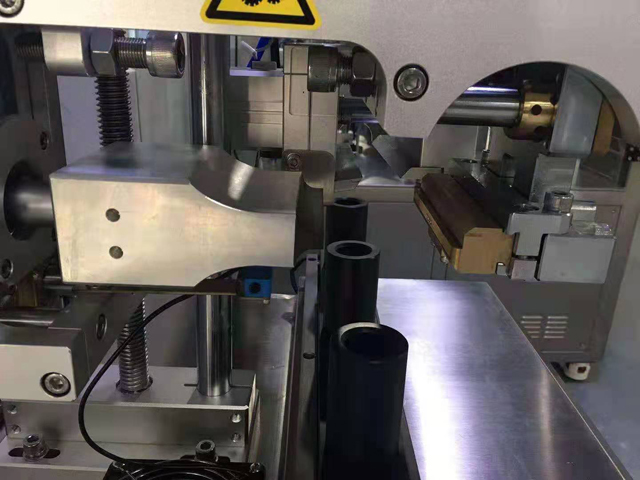

zatvori detalji za mašinu za zaptivanje (2).jpg

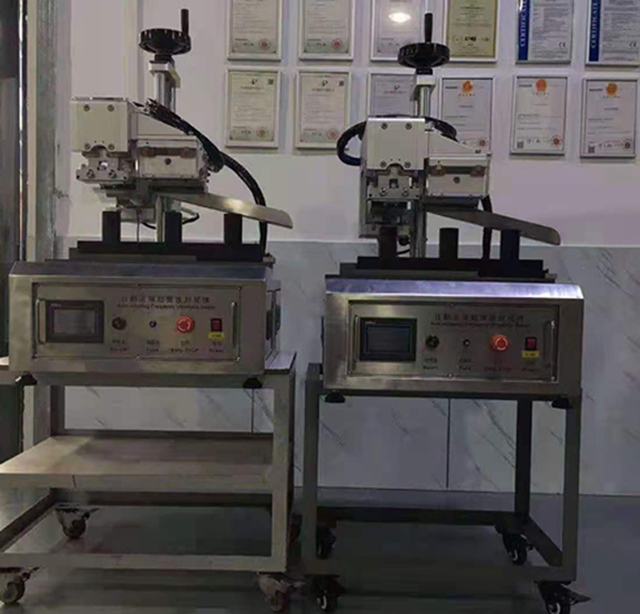

LINEAR sealer.jpg

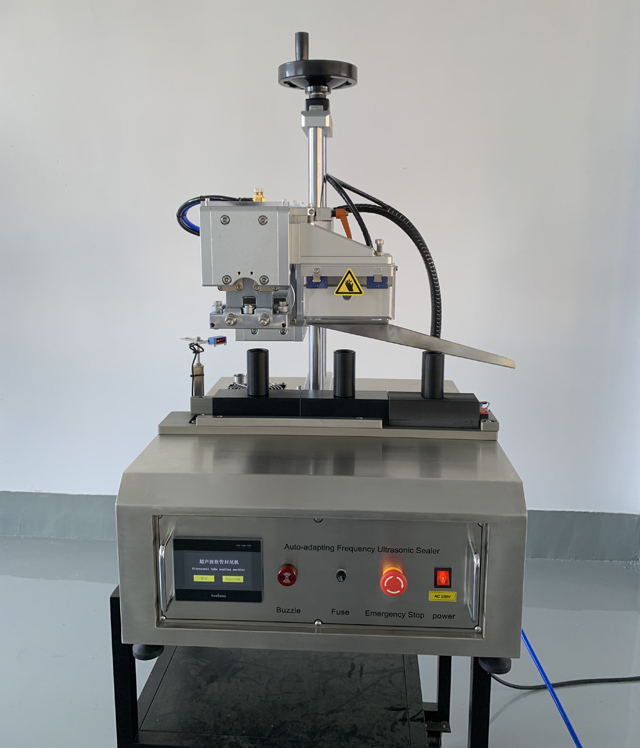

LINEAR sealer.jpg

  • Model: VK-UTS-003
  • Frekvencija: 15Khz
  • Snaga: 2600W
  • Napajanje: AC220V
  • Prečnik brtve: 10-50 mm
  • Maksimalna visina cijevi: 10-200 mm
  • Radni pritisak: 0,5-06Mpa
  • Dimenzije: 560*537*880mm
  • Neto težina: 95KG
  • GW sa standardnim izvoznim drvenim sandukom: 115KG

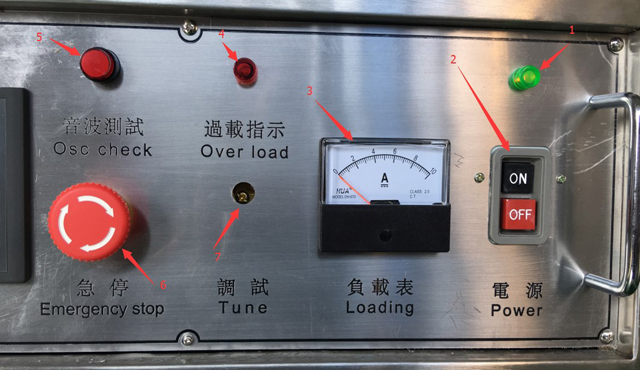

crtež panela.jpg

  1. Svjetlo za napajanje
  2. Prekidač za napajanje
  3. Loading
  4. Preopterećenje
  5. OSC provjera
  6. Dugme za zaustavljanje u nuždi
  7. Podešavanje preopterećenja

Koraci za rukovanje mašinom

  1. Pristup napajanju
  2. Pristup dovodu zraka
  3. Pritisnite prekidač za napajanje (ON)
  4. Odaberite svoj jezik (kineski ili engleski)
  5. Ručno: Ručno - automatsko prebacivanje načina rada
  6. Podešavanje vremena: Za podešavanje vremena za zaptivanje
  7. Ultrazvučni start cilindra: Kontrolor ultrazvučnog zaptivnog sirena
  8. Ultrazvučni početak: Ultrazvučno zaptivanje
  9. Cilindar za obrezivanje: Obrezivanje na kraju cijevi

Podešavanje vremena

Podešavanje vremena kašnjenja, vremena zavarivanja i vremena držanja prema veličini i materijalu cijevi, Referentna vrijednost: 0,2-0,8's

Vratite se na stranicu 2 nakon podešavanja vremena. Zamijenite ručni način rada na automatski način, napunite cijev u držač cijevi, počnite proizvoditi.
