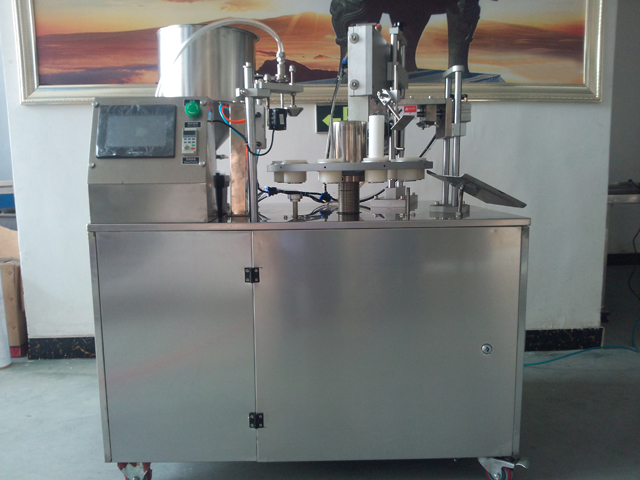

Stroj za ultrazvučno zaptivanje farmaceutskih kozmetičkih cijevi

• Model: VK-TFS-006U
• Napon: 220v/50Hz/60Hz
• Produktivnost: 20-30kom/min
• Dimenzije: 1090x1250x1680mm (D*Š*V)
• Težina: 270 kg
• Zapremina punjenja: 10-300ml
• Prečnik cevi: 10–60 mm
• Snaga: 2.0KW -3.3KW
• Preciznost: ±1%
• Materijal: nerđajući čelik 304
• Upravljanje: PLC upravljački sistem

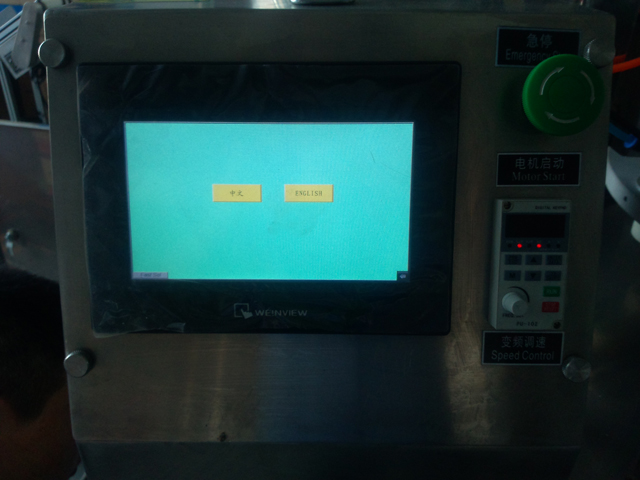

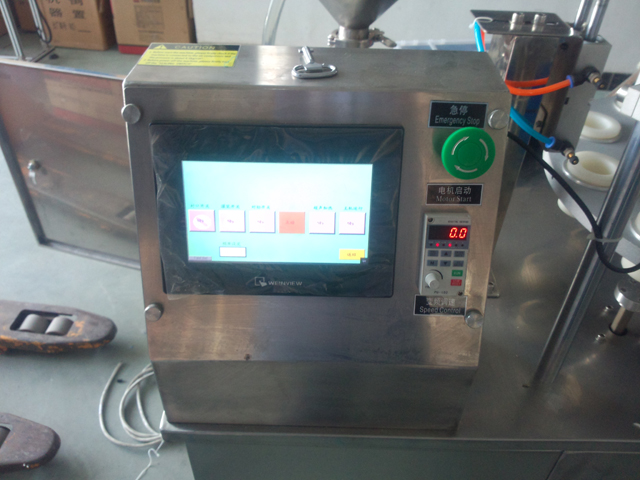

• Displej: ekran osetljiv na dodir
• Visina cijevi: 2-200 (mm)

Pogledaj video

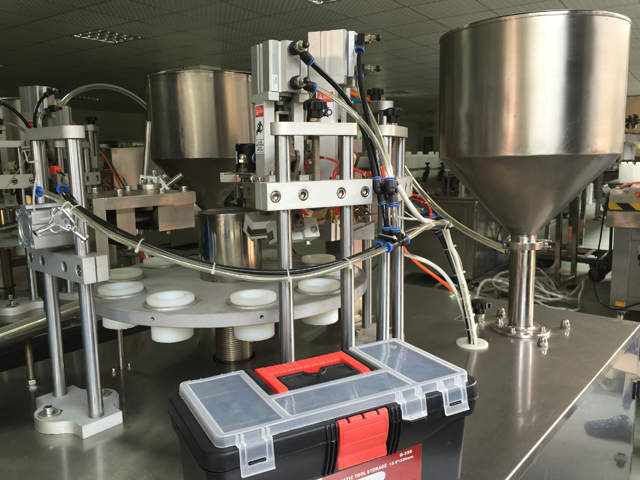

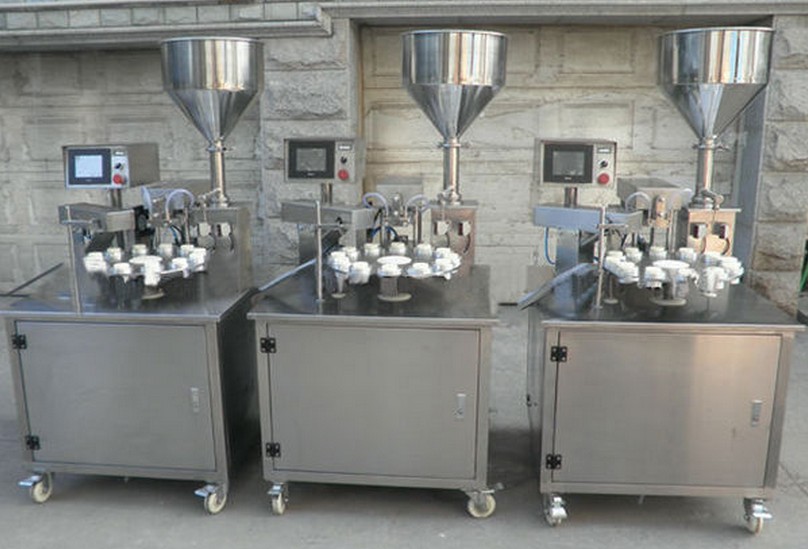

Poluautomatska mašina za punjenje i zatvaranje posebno je dizajnirana za proizvode koji imaju malu količinu i poseban prečnik cevi. Mašina ima vrlinu velike brzine mašine za punjenje i zatvaranje, sa veoma automatskim radom i radi glatko. To može biti automatsko punjenje tuba, zatvaranje, rezanje i štampanje datuma. Jedinstveni dizajn s jednom glavom lakši je za čišćenje. Pogodnije za promjenu veličine i jednostavnije za kontrolu. Pogodan je za industriju medicinskih krema, pasta za zube, kozmetike, ljepila, ljepila, kečapa i umjetničkih paleta.

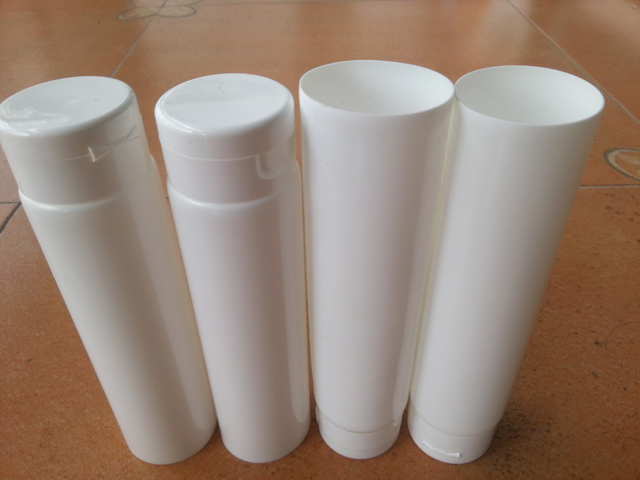

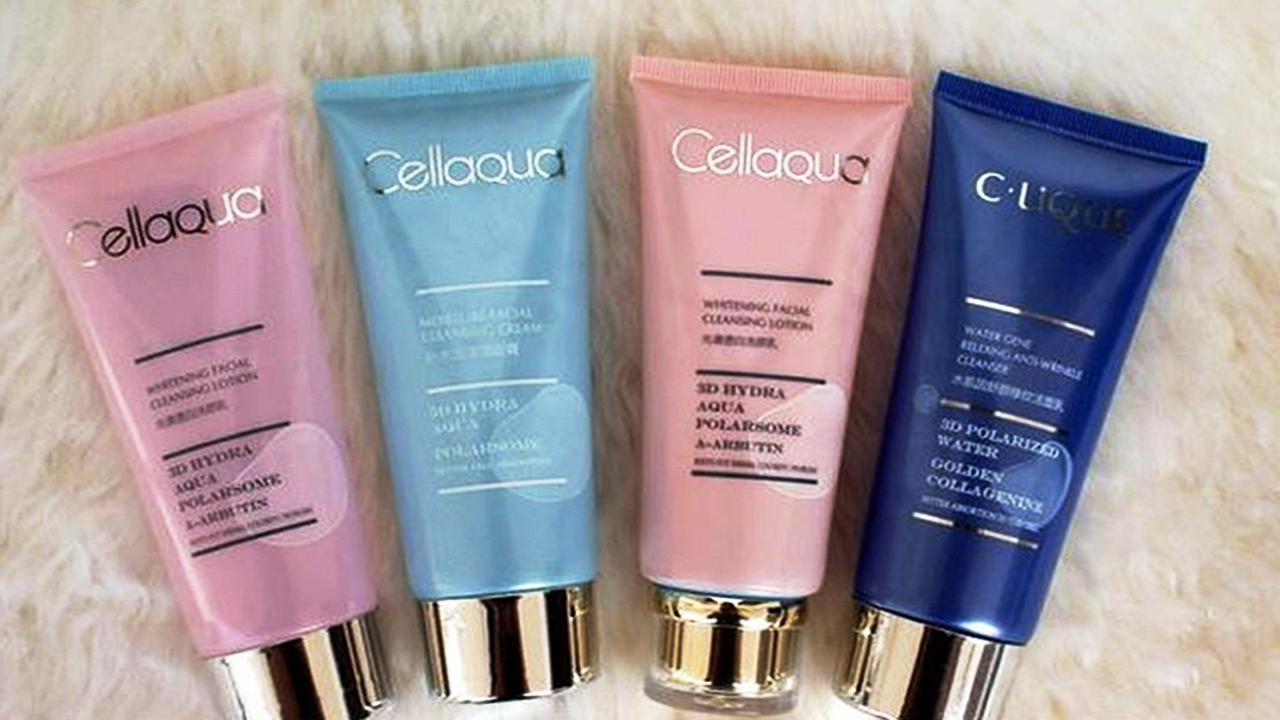

Tubes Samples

Princip rada

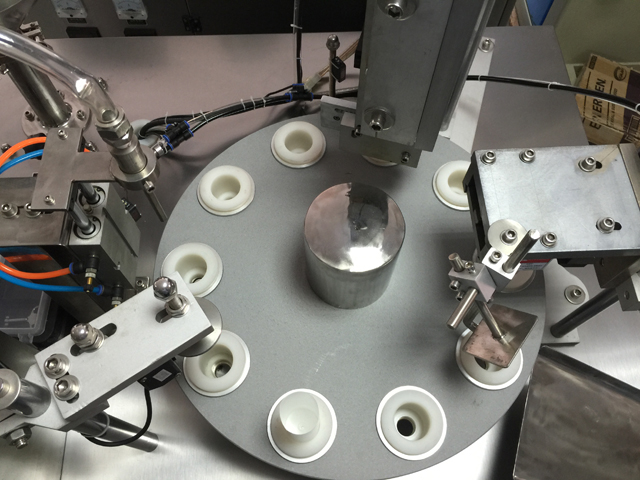

Mašinom upravlja PLC i ekran osjetljiv na dodir, korištenje 12 jednakih stanica, plastično crijevo zauzvrat na cijevi, oznake, punjenje, zaptivanje, sečenje i izvlačenje cijevi. Umetnite plastično crijevo u utičnicu, uključite funkcijski prekidač, pritisnite dugme za pokretanje, mašina počinje periodični rad pod kontrolom PLC-a: rotacija je počela u smjeru suprotnom od kazaljke na satu radna stanica, zaustaviti okretanje kotača nakon postavljanja, zatim na cijevi, oznake , punjenje, brtvljenje, rezanje i rad tijela cijevi (napomena: mehanizam za punjenje i zaptivanje, odnosno opremljen infracrvenim prekidačem za detekciju, mora se otkriti pod uvjetom da plastično crijevo radi).

Kada svaki kraj rada, svaka agencija se resetuje. Na jednom kraju radnog ciklusa, na sledećem radnom ciklusu, ciklus. Nakon radnog ciklusa, plastično crijevo sa rotacijom se pomiče do sljedeće stanice.

Kako radi ultrazvučno zaptivanje

Ultrazvučni zaptivač cijevi dizajniran je da se montira na gotovo sve tipove mašina za punjenje. Kako se cijev napreduje do ultrazvučne stanice za zaptivanje cijevi, prekidač se zatvara da započne ciklus zavarivanja. Vazduh se usmerava u cilindre kako bi napredovao nakovanj zavara i ultrazvučni rog prema središnjoj liniji cevi.

Cev je zatvorena do unapred podešenog razmaka i zadržana za primenu zvučne energije.

Ultrazvučno napajanje uzima električnu energiju od 50/60 Hz i pretvara je u 30.000 ciklusa u sekundi kroz oscilator snage.

Ova visokofrekventna električna energija se primjenjuje na pretvarač koji pretvara električnu struju u visokofrekventne mehaničke vibracije.

Zvučna energija uzrokuje da rog vibrira o kraj cijevi brzinom od 30.000 ciklusa u sekundi.

Intenzivne vibracije raspršuju bilo kakvu kontaminaciju iz područja brtve i stvaraju toplinu za vezivanje materijala.

Energija se tada zaustavlja i cijev se kratko drži zatvorena (obično .05 do .150 sekundi).

Zatim cijev ide do sljedeće stanice na liniji za punjenje. Tipično vrijeme ciklusa se kreće od 45 do 80 jedinica u minuti, ovisno o promjeru cijevi i materijalu.

Karakteristike

Plastično crijevo kroz cijev, oznake, punjenje, zaptivanje, rezanje i vađenje cijevi, posao pakovanja mašine završen.

• Mašina za zaptivanje cevi ultrazvučnom tehnologijom sa ekranom osetljivim na dodir
• Poklopci i obloge izrađeni od nerđajućeg čelika 304, potvrđuju GMP standard
• Kontaktni dijelovi u SS 304
• Pozitivna mlaznica za punjenje. Pneumatski sistem rezanja. (Da biste izbjegli problem sa repom)
• Bez cijevi Bez punjenja / Bez cijevi Bez zaptivanja Zagrijavanje cijevi toplim zrakom iznutra i hlađenje spolja kako bi se izbjegla udubljenja na zaptivaču su PLC kontrolni ekran osjetljiv na dodir
• Ferguson indeks
• Panel kutija kojoj je lako pristupiti
• Obje strane batch kodiranje najviše 12 znakova.
• Zapremina punjenja od 5ml do 200ml. sa izmjenjivim pumpama.3ml do 30ml, 30ml do 100ml i 100ml do 250ml
• Prečnik cevi: min 10mm – max.50mm.
• Izlaz do 1600 do 2200 cijevi na sat.
• Tube counter
• Lako podesiva zaptivna glava

Glavni tehnički parametri

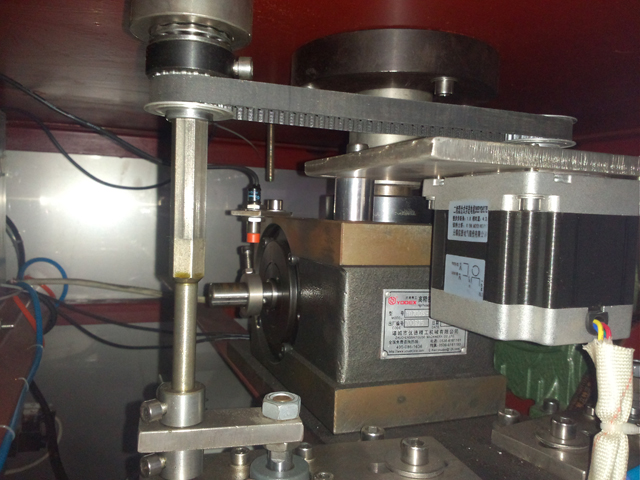

Detaljne slike

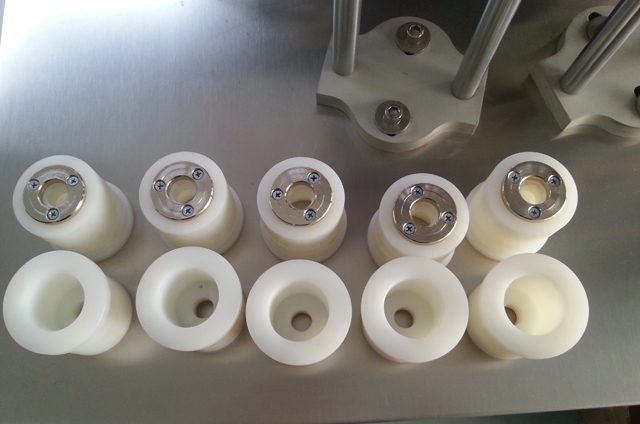

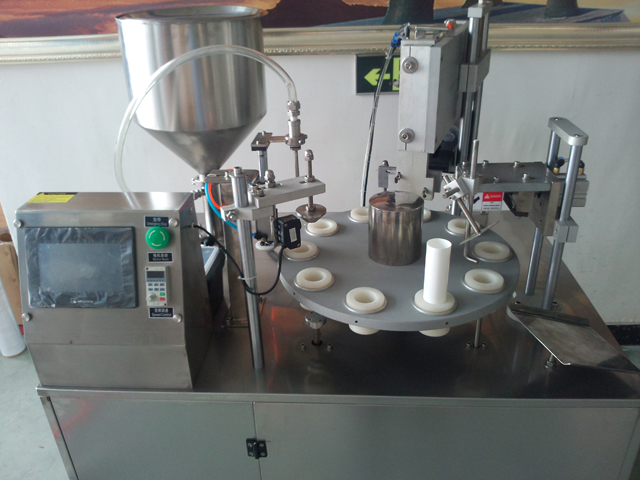

Držač epruveta od opreme za ultrazvučno zatvaranje punjenja

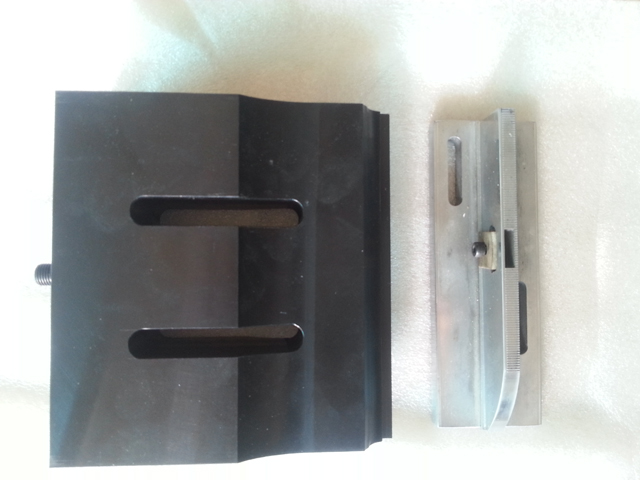

Kalup za cijev za rezervni rezač

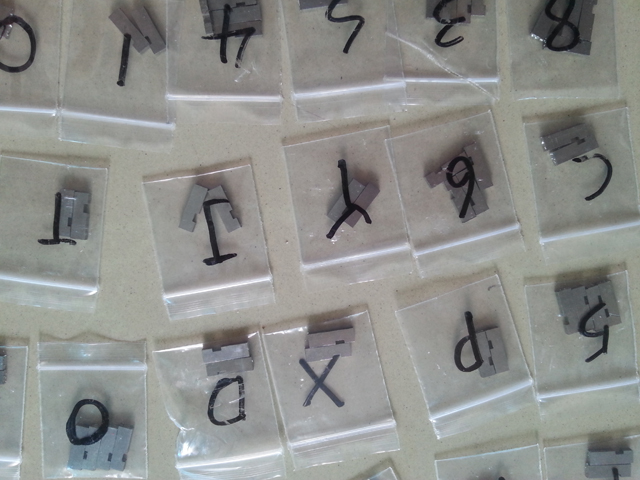

Slova za kodiranje datuma

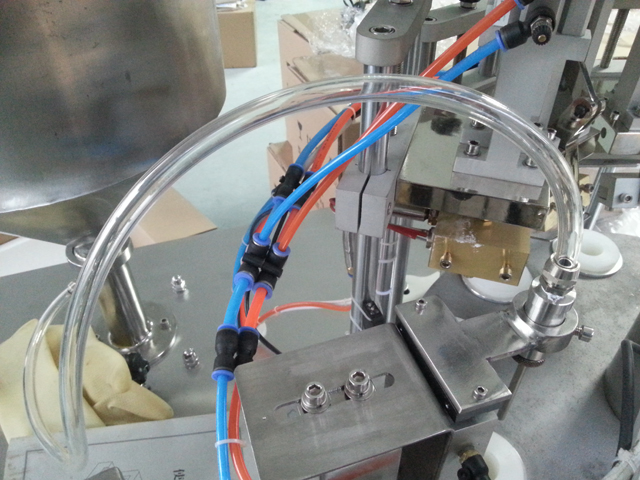

Pneumatski dio izbliza na punjenju ultrazvučne visokotehnološke mašine za zaptivanje:

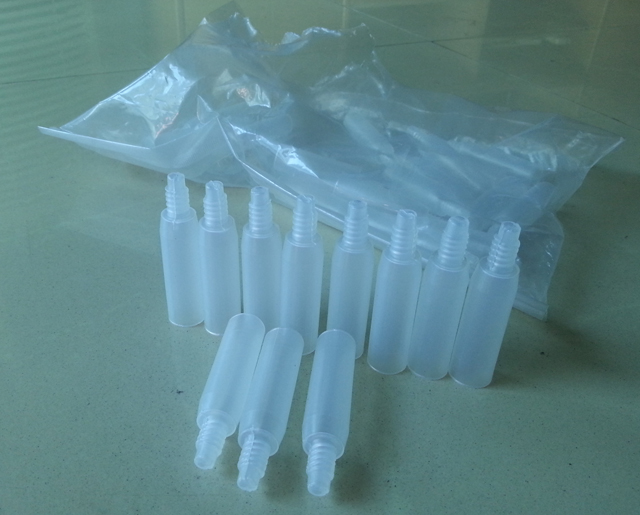

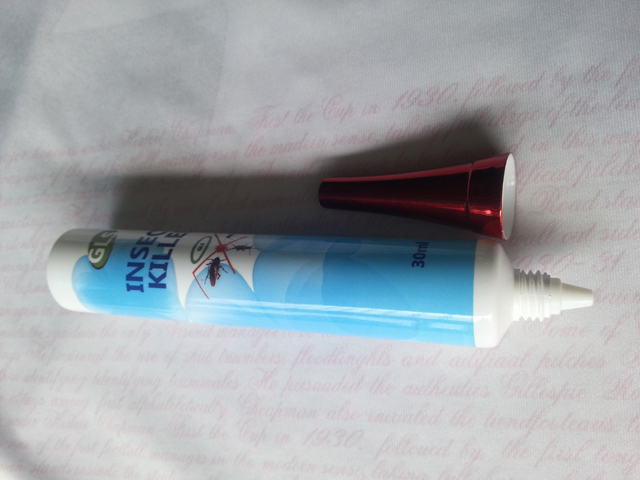

Punjenje ultrazvučnih cijevi mašina za zaptivanje uzoraka za plastične cijevi:

Pakovanje sanduka bez fumigacije za ultrazvučnu mašinu za zaptivanje cevi

garancija: Za svu mašinu tvrdi se 1 godina garancije. (Iz garancije su isključeni problemi zbog nezgoda, pogrešne upotrebe, pogrešne primene, oštećenja skladištenja, nemara ili modifikacije opreme ili njenih komponenti. Takođe rezervni deo koji se lako pokvari nije uključen u garanciju)

Instalacija: Nakon što mašina stigne u vašu fabriku, ako vam zatreba, naš tehničar će otići do vas da instalira i testira mašinu, a takođe i obuči vašeg radnika za rad sa mašinom (vreme vožnje zavisi od vašeg radnika). Troškovi (avio karta, hrana, hotel, putni troškovi u vašoj zemlji) trebaju biti na vašem računu i potrebno je platiti za tehničara 150 USD po danu. Takođe možete otići u našu fabriku na obuku.

Nakon servisa: Ukoliko dođe do problema na mašini, naš tehničar će otići do vas da popravi mašinu u najkraćem mogućem roku. Trošak bi trebao biti na vašem računu (kao gore).
