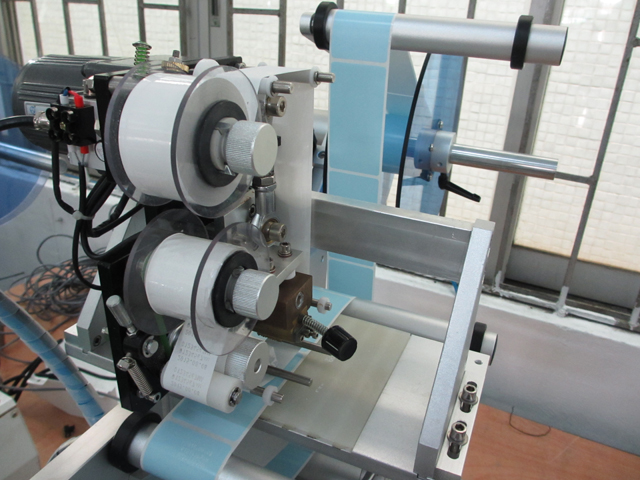

Pneumatska mašina za valjanje etiketa ravnih kvadratnih okruglih boca sa koderom

• Dužina naljepnice: 10 mm~150 mm
• Nanesite širinu etikete: 10 mm~150 mm
• Nanesite unutrašnji prečnik rolne papira: 40 mm ili 76 mm
• Vanjski promjer rolne papira: φ≤250 mm
• Unutrašnja temperatura: -10° c ~40° c
• Unutrašnja vlažnost: 35~85﹪
• Napajanje: 220V,50Hz
• Ukupne dimenzije: 550*550*650 (D*Š*V)
• Težina: 78 kg

Uputstvo za upotrebu opreme na mašini za valjanje etiketa:

Model uređaja: VK-T805

Naziv: poluautomatske mašine za etiketiranje ravnih i okruglih flaša

Okolnost za rad mašine za valjanje etiketa

1. Upotreba ovog uređaja je strogo zabranjena u sljedećim okruženjima,

2. Uverite se da utičnica za napajanje i interfejs za napajanje mogu biti u bliskom kontaktu ili da labavi kontakti mogu dovesti do opasnosti od požara.

3. Ne stavljajte teške predmete na kabel za napajanje jer oštećeni kabel za napajanje može uzrokovati strujni udar ili opasnost od požara.

4. Prije čišćenja ili u ulju protiv rđe, obavezno isključite kabel za napajanje iz uređaja, inače postoji opasnost od požara i oštećenja opreme.

5. Nemojte koristiti labavu ili oštećenu utičnicu, niti opasnost od strujnog udara ili požara.

6. Koristite ispravno uzemljenje, upotreba neispravno uzemljene utičnice će uzrokovati opasnost od strujnog udara i oštećenja opreme.

7. Nemojte kvasiti ruku kada dodirujete utičnicu, jer postoji opasnost od strujnog udara.

8. Prilikom mobilnog uređaja, uvjerite se da je kabel za napajanje iz izvora napajanja, jer postoji opasnost od požara i oštećenja opreme.

9. Pri odgovarajućem standardu napona/struje koristeći uređaje, bez odgovarajućih napona/struja rad će dovesti do rizika od električnog udara, požara ili oštećenja vaše opreme.

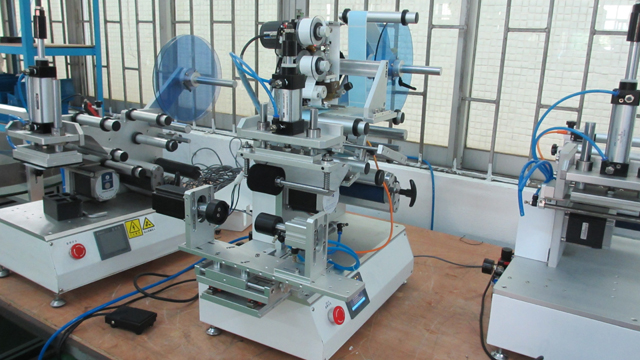

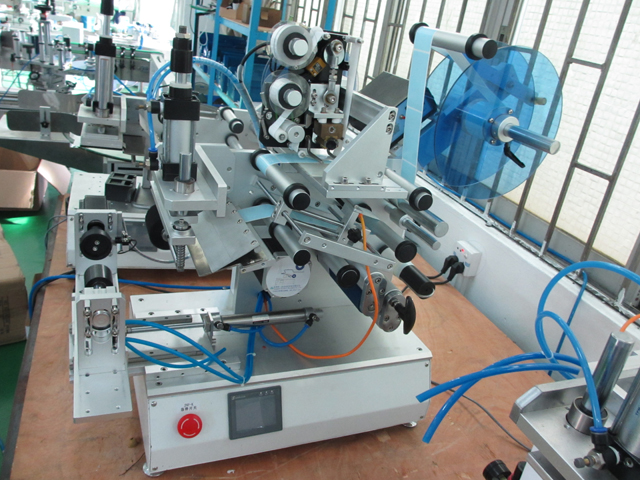

VK-T805 Mašina za etiketiranje

Uvođenje mašine za etiketiranje

Mašina za etiketiranje je automatski nalepljena na površinu proizvoda kao kratki naziv uređaja za automatizaciju, može zameniti ručno označavanje, poboljšati efikasnost i kvalitet proizvodnje. Prema stepenu automatizacije mogu se podijeliti na ručne mašine za etiketiranje, poluautomatske mašine za etiketiranje i automatske mašine za etiketiranje; prema obliku proizvoda može se podijeliti na okruglu mašinu za etiketiranje boca, mašinu za delimično etiketiranje i mašinu za etiketiranje boca specijalnog oblika; prema etiketiranju i plasmanu proizvoda mogu se podijeliti na vertikalne i horizontalne strojeve za etiketiranje.

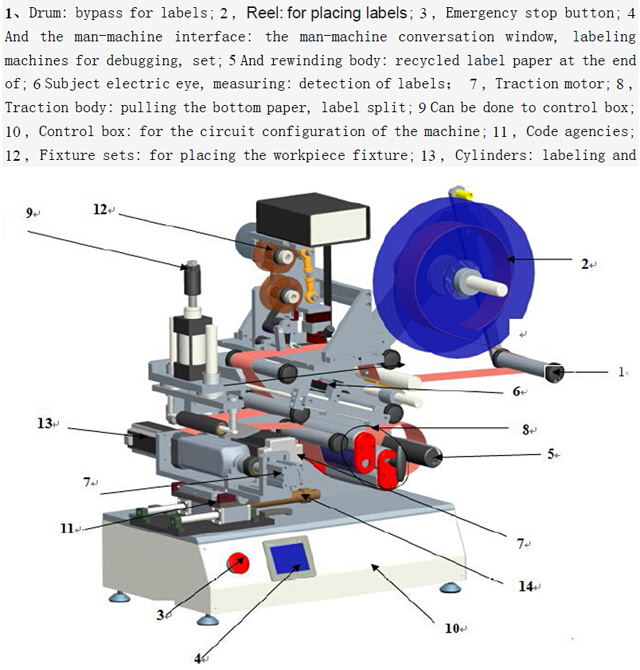

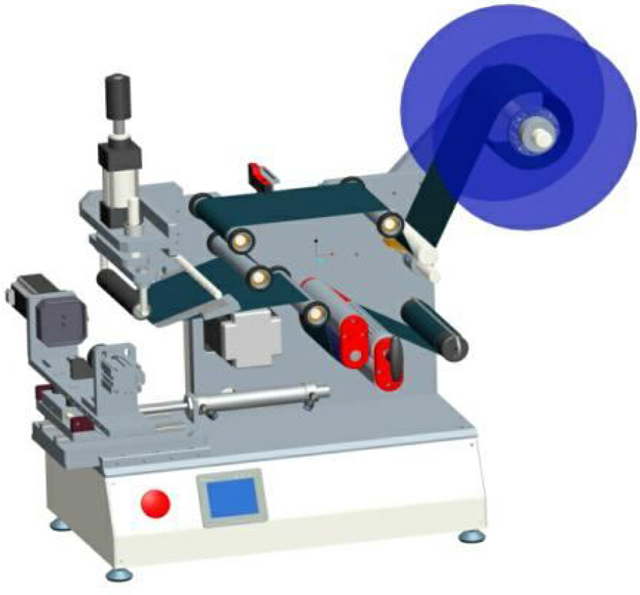

Objašnjenje crteža na modelu VK-T805:

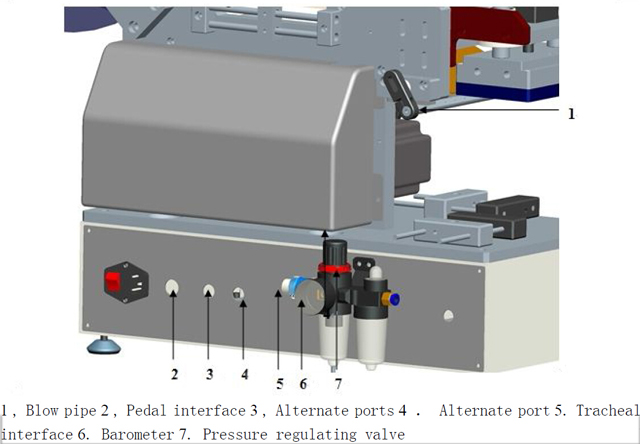

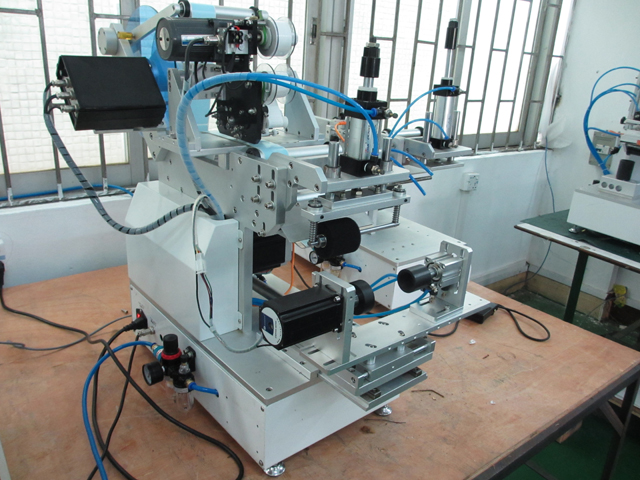

Zadnja strana mašine

Tehnički parametri:

1. Nanesite dužinu etikete: 10 mm~150 mm

2. Nanesite širinu etikete: 10 mm~150 mm

3. Nanesite unutrašnji prečnik rolne papira: 40 mm ili 76 mm

4. Vanjski promjer rolne papira: φ≤250 mm

5. Unutrašnja temperatura: -10° c ~40° c

6. Vlažnost u zatvorenom prostoru: 35~85﹪

7. Napajanje: 220V, 50Hz

8. Ukupne dimenzije: 550*550*650 (D*Š*V)

9. Težina: 78 kg

Obim

1. Široko se koristi u prehrambenoj, farmaceutskoj, kozmetičkoj, kozmetičkoj, elektronskoj i drugim industrijama.

2. Za poluproizvode ili gotove proizvode u štampi i poluautomatsko označavanje parcijalnih lučnih površina.

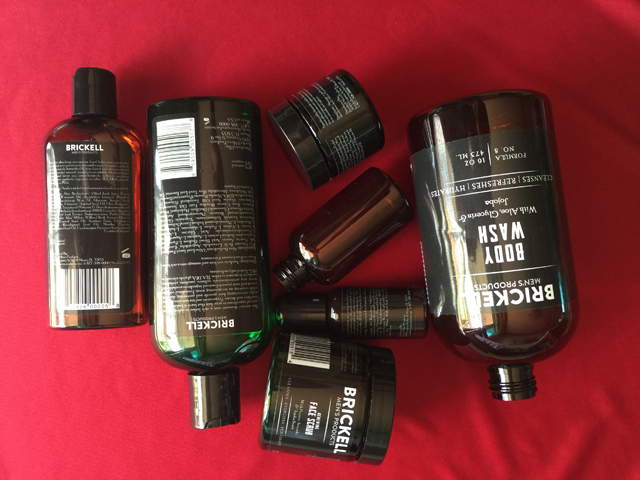

3. Može označiti i ravne ili okrugle ili ovalne ili druge oblike boca, pogledajte slike uzoraka kao ispod:

Teorija etiketiranja

1. Sistem prijenosa: motor pogonjen sistemom pogona zupčastog remena i institucije za prijem, daju poticaj za cijepanje etikete, čime se postiže skidanje i recikliranje papira na kraju etikete.

2. Kontrolni sistem: ova mašina koristi električne i plinske kombinovane kontrole, električne oči (senzore) i nožni prekidač prosljeđuje primljeni signal PLC-u u centralnom procesoru u skladu sa postavljenim programom za obradu, čime se postiže skidanje, sisanje, uređivanje etiketa i brojanje funkcija.

Operativni procesi

Uključite naljepnicu za instalaciju ispravljenu podesivom naljepnicom za podešavanje električnih naljepnica za oči

Uključivanje/isključivanje

Uključeno:

1. Oko stroja i očišćenog, provjerite ima li labavih pojava.

2. Označavanje i povezivanje kabla za napajanje na poleđinu utičnice za napajanje, a prekidač pored utičnice je otvoren.

3. Povežite drugi kraj kabla za napajanje u utičnicu naizmenične struje, koristeći napon od 220V, 50Hz.

4. Prekidač za hitno zaustavljanje glavnog panela za otvaranje

5. Pristup plina pod visokim pritiskom u rupu (i potvrdite da je prekidač otvoren)

Isključivanje:

1. U slučaju normalne upotrebe, možete priključiti kabl za napajanje iz utičnice naizmenične struje ili direktno pritisnuti prekidač za zaustavljanje u nuždi.

Pažnja!!!

2. Ne uključujte kabl za napajanje ili napajanje u ruci kada je mokar kontakt, to će izazvati strujni udar.

3. Ne stavljajte teške predmete na kabl za napajanje.

Provjerite podešavanja

1. Oznake "1" okolo, ovisno o naljepnici na toj strani volumena, u volumenu unutar površina slijede metodu zaobilaženja dijagrama.

2. "2" telo za stezanje, oko bove prvo otpuštanje, nakon što se još jednom pritisne.

3. Posmatranjem golim okom, zapažanje na naljepnici nakon "5" na pločici za ljuštenje, pri čemu se oznaka razdvaja tako da bude u poziciji efektivnih frakcija usisne glave, prikazane na prethodnoj slici, ako nije tačna, etiketu je potrebno grubo podesiti.

4. U servisu "3" i "4" između oznaka za otkrivanje električnog oka, oko dugačkog s naljepnicom mora se testirati kada otvor za magično oko kako bi se testiralo električno oko može otkriti promjene između naljepnice i naljepnice, električno oko za više setova pogledajte odeljak "Postavke električnih očiju".

5. Nakon završetka "6" vučnog tijela, moramo strogo u skladu sa "S" oblikom oko zakona i "T" ručkom da se čvrsto označi sa statusom, inače bi to izazvalo nedozvoljenu ponudu ili nemogućnost povlačenja kraj pojasa.

6. "7" za namotavanje tijela, osovine i okrugle crne čelične kopče za aktivnosti, kraj spojnice za papir.

Ispravljeno

1. Po završetku gore navedenog, na panelu "automatsko/ručno" dugme u status "ručno", uvjerite se da je napajanje priključeno i uključeno, a zatim pritisnite prekidač "jog", povlačeći donji papir za oko 0,5 metara, dizajniran je tako da donji papir bude slobodan i ispravan.

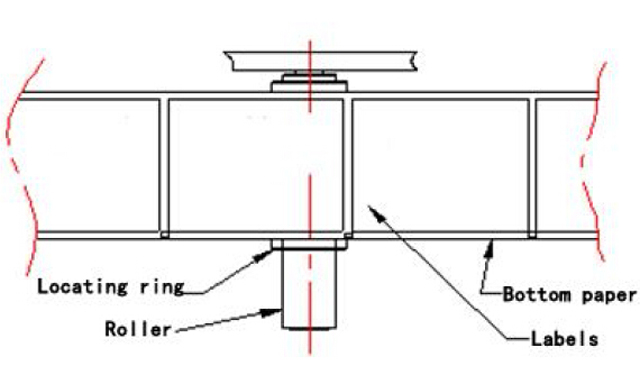

2. Kada se donji papir automatski ispravi, svi ćemo podesiti valjke na graničnom krugu, referenca prikazana na prethodnom dijagramu, pomjeriti granični krug na obje strane papira.

Pomjerite električno oko

1. Na površini "Automatically / Manually" dugme za "ručno", zatim pritisnite "jog" prekidač, ovaj put sa golim okom posmatranje Peel Board-a, tako da etikete iz trake panela mogu biti 0~1mm.

2. Zatim pomaknite naljepnicu za testiranje električnog oka, stavite između tih oznaka i naljepnica na kraj papira, obratite pažnju na testiranje električnih očnih svjetala, kada se detektorske električne oči pomaknu s naljepnice ili s kraja papirnih naljepnica, svjetla će se prebacivati između uključeno i ne uključeno.

Dimenzije na gornjem dijagramu, uvjerite se da je usisna glava udaljena od panela trake 0,5~1 mm, možete otpustiti zavrtnje da biste podesili

Tako da možete osigurati nesmetan prijelaz na usisnu glavu položaja naljepnice. (Obično se ova pozicija dobro prilagodila)

Pažnja!!!

1. Potvrdite pritiskanje pojasa i resetovanje uređaja za zaključavanje, inače će to dovesti do toga da ponuda nije tačna.

2. Provjerava da li se testira električno oko s, inače bi to izazvalo neprekidnu naljepnicu.

3. Pregledajte da li je pogonski sistem stegnut, inače neće povući donji papir.

Set magičnih očiju

Označite električno oko (ovdje su samo u svrhu ilustracije, a ne znači da su kupci kupili konfiguraciju modela)

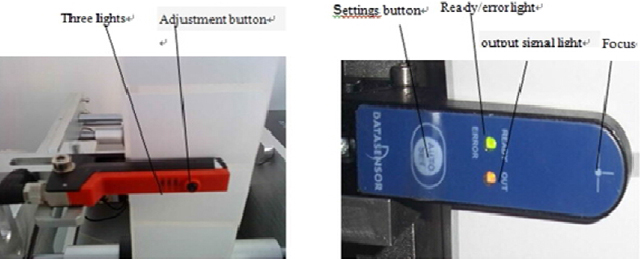

Lijevo za Njemačku Dr easy logging GS-63 Električno oko, desno za Italiju pedicle SR21-IR Električno oko. Obično se koriste za otkrivanje etiketa. Evo njihovih metoda prilagođavanja

1, Dr. lako evidentiranje GS-63 Električna podešavanja oka:

Obrazloženje: identificirati praznine između etiketa ovisno o debljini. (Preko svjetlosti prodire tamo gdje nema naljepnice i nema penetracije ima naljepnice za identifikaciju) odnosi se na određenu debljinu papirnih naljepnica ili druge naljepnice

Upute za dugme: Zelena svjetla: svjetlo napajanja

Žuto svjetlo: za identifikaciju statusnih svjetala (žuto svjetlo svijetli, postoji izlaz signala)

Dugme za podešavanje: prilagođeno za otkrivanje naljepnica s različitim postavkama

Prije svega naljepnice kroz magično oko kao na sljedećem dijagramu: Ako povučete naljepnice, žute lampice u razmaku između etiketa i etikete svijetle, naljepnica je isključena, ne možete resetirati, možete direktno koristiti. Kada je žuta svjetlost čvrsta ili je često potkrepljena kućištem, morate resetirati električno oko. Postavite na sljedeći način: prvo, naljepnice prikazane kroz čarobno oko korita u obliku slova U, unutar utora su naljepnice postavljene električno oko, pritisnite i držite dugme za podešavanje 3 sekunde, možete vidjeti kako električno oko treperi žuta svjetla, zatim otpustite dugme, gde nema nalepnice (označite samo kraj papira) postavljeno u otvor za magično oko, pritisnite i držite dugme za podešavanje 8 sekundi, a zatim otpustite dugme u ovom trenutku, podešavanje je završeno. Etiketu električnih očiju uvlačite u rezervoar, možete vidjeti da su naljepnice ugašene žute lampice, praznine ureda u etiketi sa etiketom, žuta svjetla su upaljena.

Italija pedicle SR21-IR Električna podešavanja oka:

Pripadajući Groove električnom oku, kroz količinu svjetlosti koja prodire u snagu diskriminacije nemaju naljepnice, nanesite papirni materijal i materijal etikete na kraju druge etikete.

Princip detekcije, Groove električnog oka ispaljene svjetlosne zrake, za primanje na drugoj strani, kada međunaljepnice, primaju količinu promjene svjetlosti, postavljanjem pragova, nema oznaka za identifikaciju.

Način postavljanja

1) Kada je "spreman" Kada su svjetla, naljepnica s električnim fokusom na oku u sredini, povucite oznake naprijed-nazad, kao što su promjene u izlaznom signalu, električno oko je u radnom stanju, može se koristiti direktno.

2) Kratko pritisnite dugme za automatsko podešavanje, zelena i žuta svetla, električni signal srednjeg intenziteta, nalepnice koje se trenutno ne mogu ukloniti, sve dok zeleno svetlo brzo ne zatreperi.

3) Kada zeleno svjetlo treperi kada medij uđe u sekundu na lokaciju fokusa na magičnom oku.

4) Kratko pritisnite "AUTO SET". Zeleno svjetlo je isključeno. Električno oko hvata drugi tip medijskih signala, naljepnice koje se ne mogu ukloniti u ovom trenutku dok zeleno svjetlo ne ostane upaljeno.

5) Pomerite etikete, u dva lokalna medija dekompozicije, izlazni signal je upaljen, magično oko postavljeno.

6) "SPREMNO" Čvrsto, magično oko za korištenje predmeta možete zamijeniti dva medija.

Podesite položaj etikete

1. Prvo kontejner na slici "C", a zatim pokušajte zalijepiti, osmatračnice lokacije i proći podešavanje "A" i "B" Aktivnosti uredskog bloka, podešene na odgovarajuću lokaciju.

2. Nakon podešavanja odgovarajućeg zavrtnja sedišta za aktivnosti potrebno je pričvrstiti da se ne olabavi.

3. D Ugrađeno testno električno oko, koje se koristi za besplatno testiranje proizvoda. Kroz kutiju nazad na pedalu / Status pokretanja mjerenog objekta za podešavanje mašine za etiketiranje.

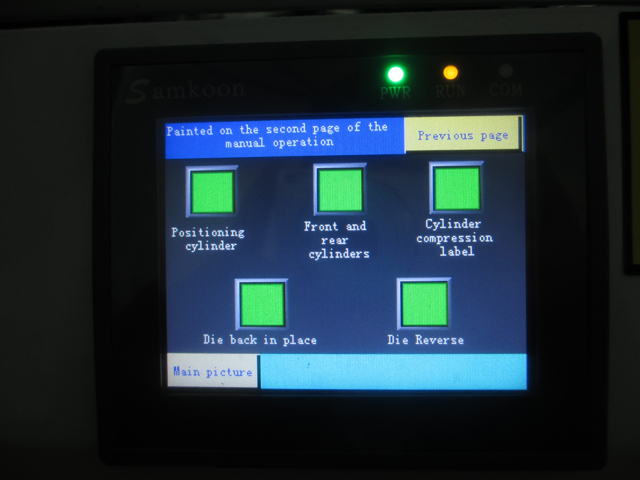

Ručni rad

1. Prije svega, želite da u priručniku "ručno / automatsko prebacivanje", a zatim u kombinaciji sa "prebacivanjem" koristite.

2. Ručni rad koji se koristi za ispravljanje grešaka, za ispravne etikete

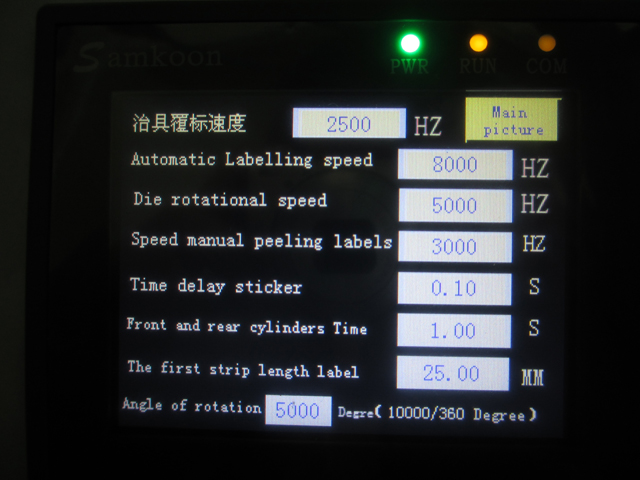

Automatizirane radnje

1. Prije svega, želite da "Manual / Automatic switch" bude u automatskom stanju, a zatim u kombinaciji sa "nožnim prekidačima".

2. Automatske radnje koje se koriste za otklanjanje grešaka, uključujući označene i označene.

Mjerenje električnih podešavanja oka:

1. Električno oko serije FX-301 je pravilno povezano:

Čarobno oko mora osigurati da se može koristiti ispravna instalacija mjerenja, način povezivanja za povezivanje kao što je prikazano na sljedećoj slici, "unutar" kontinuirana crna linija "napolju" čak i srebrna linija.

2. Električni princip detekcije očiju:

Električne oči prema količini refleksije svjetlosti za razaznavanje objekata. Električno oko izdaje svjetlosne objekte, objekt će reflektirati određenu količinu svjetlosti stražnjih očiju, kada objekt reflektira količinu svjetlosti koja dostigne zadanu vrijednost, električni signal oka se mijenja, to signalizira kontrolnom sistemu.

3. Stanje prekidača:

Dugme "Mode/Cancel", zeleno svjetlo u "run", "teach", "ADJ", "L/D", "TIMER", "PRO" prebacivanje između nekoliko dokumenata, što ukazuje na različit radni status.

• "Run" predstavlja državno trčanje;
• Status nastavnika "podučavati";
• "ADJ" za podešavanje statusa;
• "L/D" za status signala dizanja;
• Dugme "PUSH" dolje za potvrdu, lijevo-desno prebacivanje na funkciju finog podešavanja.

4. Magic eye set:

4.1 U pretpostavci da nema proizvoda na radnoj stanici, otvorite električno očno pojačalo sa providnim poklopcem, pritisnite tipku "režim/otkaži", prebačeno na dokument "podučavanje", digitalna kutija prikazuje vrijednost, ova vrijednost će biti prazan signal, numerička stabilnost , prema "PUSH" za potvrdu.

4.2 Zatim stavite proizvod na stanicu za označavanje, zatvorite lijevu poziciju, posmatrajući lokacije, podešavanjem položaja trake položaja tako da dostigne položaj naljepnice na proizvodu.

4.3 Položaj etikete kada je podešen. Može se vidjeti digitalna kutija koja prikazuje numeričku vrijednost, ova vrijednost je kada se proizvod detektuje signale, kao što je "1900", stabiliziran, kliknite na "PUSH" za potvrdu. Kada se završi, digitalni ekran prikazuje DOBRE savjete. (Možete pritisnuti "mode/cancel" da se vratite na "run" može biti trčanje)

4.4 Preneseno u dokument "ADJ", prikazuje numeričko polje za prikaz = prazan signal (otkucaj srca - prazan signal)/2, sistemske zadane vrijednosti za prag, vrijednost signala je veća od kritične vrijednosti, podrazumevano je na objektu, je manje od kritične vrijednosti, zadana vrijednost je bez objekta. Povratni signal PLC-u, izdajte odgovarajuće direktive. Pragovi se mogu podesiti preko lijevo-desnog prekidača "PUSH" lijevo i desno tipke, povećati ili smanjiti vrijednost, promijeniti prag. (Uobičajeno ne zahtijeva podešavanje), a zatim pritisnite "PUSH" za potvrdu.

4.5 Tipka "Mode/Cancel" nazad za "pokretanje" stanja rada. (Nakon dovršetka podešavanja za bilo koji povratak u status "pokreni")

4.6 Zatvorite prozirni poklopac, postavite kraj.

4.7 Kada se proizvod postavi kada se na stanici za etiketiranje detektuje električno oko na mernom signalu, povratna informacija PLC-u, PLC izdaje direktivu, mašina za etiketiranje je počela sa radom delova vezanih za rad.

Elektronske upravljačke komponente

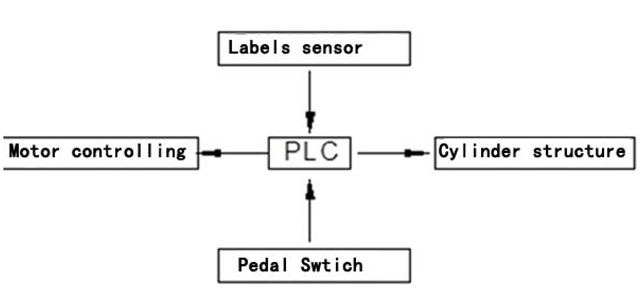

Kontrolni sistem

Princip: Mašina za etiketiranje je bazirana na PLC-u, koji prima signale i kontroliše sistem. Kao što je prikazano na gornjoj slici, kada se "nožni prekidač" uključi, nožni prekidač će pokrenuti signal za slanje PLC-u, a PLC će ga obraditi prema postavljenom programu, a zatim pokrenuti "sistem upravljanja motorom" da realizovati proces skidanja i uvlačenja etikete. U isto vrijeme, "senzor položaja etikete" (koji se naziva i naljepnica za mjerenje električnog oka) uvijek će obratiti pažnju na udaljenost koju etiketa putuje. Kada uđe u udaljenost za ažuriranje naljepnice, "senzor položaja etikete" će odmah poslati signal PLC-u. Slično, PLC će ga obraditi prema zadatom programu, a "sistem upravljanja motorom" će poslati signal za zaustavljanje i pokrenuti mašinu za usisavanje etiketa i sistem za etiketiranje da završi skidanje i lepljenje etikete.

Uobičajene greške i isključene

Položaj etikete je nestabilan

1. Oprema pod pritiskom možda nije čvrsto, što rezultira netačnim električnim očnim testom označenim sa labavim.

2. Telo za vuču klizi ili nije čvrsto, što rezultira glatkim uklanjanjem donjeg papira.

3. Oblikujte ili pozicionirajte na štapiću.

Odnesi

1. Uređaji sa potisnim pojasom su previše zategnuti, što uzrokuje smanjenje pritiska.

2. U automatskom radu označen je sa bez odstupanja ispravljajući i ispravlja leđa na.

Kvalitet etikete nije dobar, ima mjehurića ili gužvanja

1. Naljepnica je možda pretanka, zakon o sisanju ne primjenjuje se na meke, tanke prozirne naljepnice

Oprema nema reakciju

1. Potvrdite da strujni vodovi, nema problema.

2. Potvrđeni izlaz prijenosa pored osigurača je netaknut, npr. pregorio, zamijenite

3. Kutija može olabaviti unutrašnje ožičenje, profesionalci za popravku

Papir za etikete na kraju regularnog preloma

1. Uređaji sa potisnim pojasom su previše zategnuti, što uzrokuje smanjenje pritiska.

2. Može označiti kraj papira lošeg kvaliteta ili duboko u zubima

Dolazi do kvara usisne glave ili neispravnog rada, ponašanja van oznake

1. Da li je čep za otvor na usisnoj glavi, što uzrokuje nedovoljno usisavanje (garancija pritiska u 0,7Mpa iznad)

2. Smjer puhanja duvačke cijevi je pogrešan, može se podesiti pomicanjem i rotacijom

3. Tamo gdje nema poklopaca naljepnica, s prozirnim ljepljivim pečatom, smanjite gubitak usisavanja

Kontinuirane etikete

Električno oko nije dobro postavljeno, resetiranje električnog oka

Prikupljanje materijala recikliranog papira na kraju labavo

Uglavnom starenje iza pogonskog remena, zamijenite novi remen.

Izrada etiketa

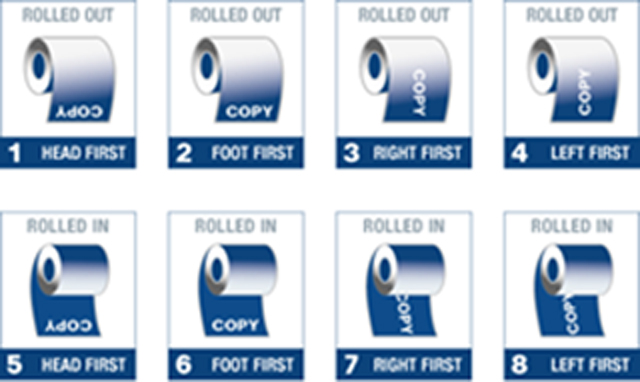

1. Kada pravite etikete, obratite pažnju na smjer oko plutače.

2. Pobrinite se da magično oko detektuje rupu stranog materijala, bušenje papira noću ne može ostati, inače neprepoznato električno oko, uzrokujući duple etikete.

3. Uverite se da su nalepnica i donji papir glatko otvoreni.

Rutinsko održavanje

1. Pod normalnom upotrebom, oprema se može redovno provjeravati.

2. Oprema za kontrolu prašine i tretman protiv rđe na redovnoj osnovi.

3. Nemojte koristiti duže vrijeme, isključite napajanje koje želite i obavite radove na održavanju.

Aneks

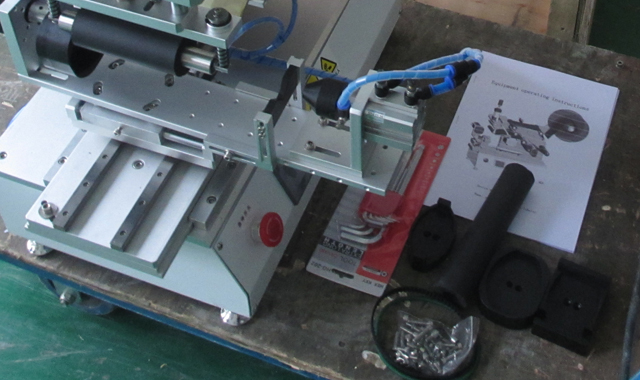

Ovo označavanje standardnog pribora: upute za uporabu, imbus ključevi, električni odvijač za podešavanje oka.

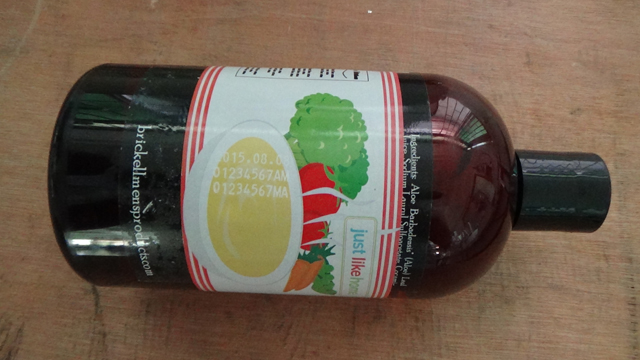

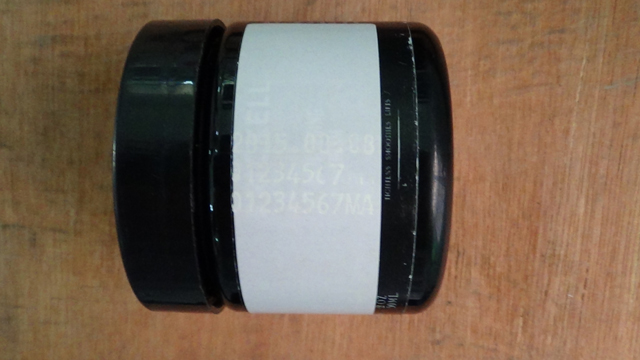

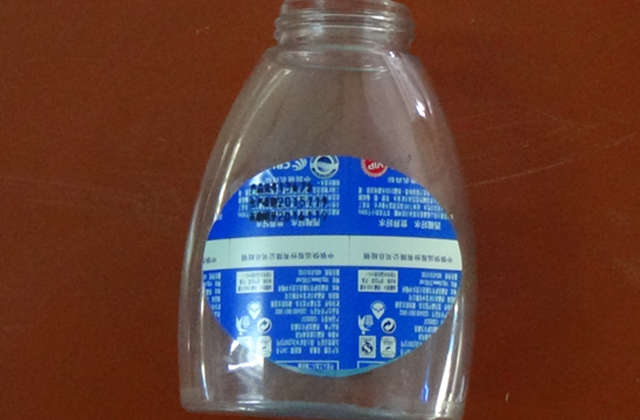

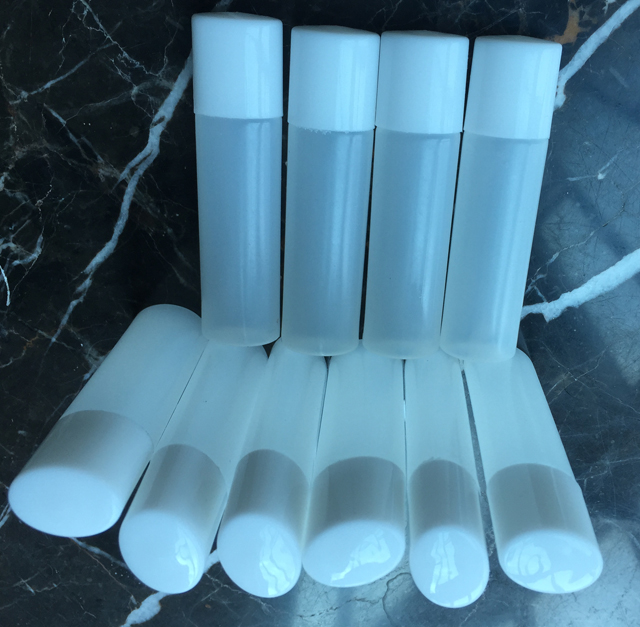

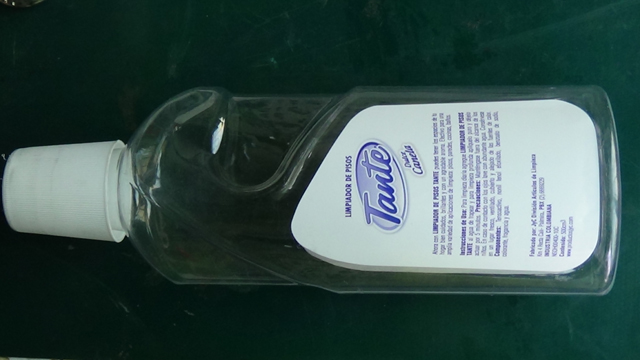

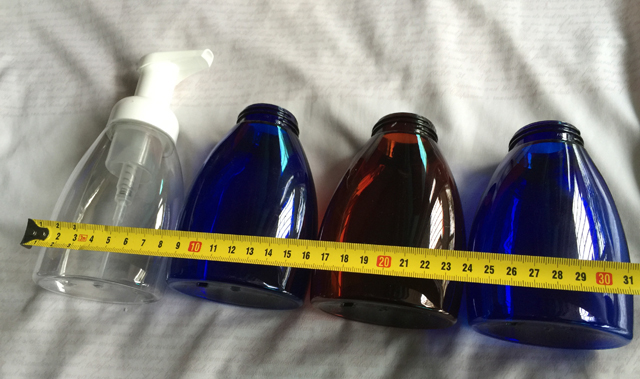

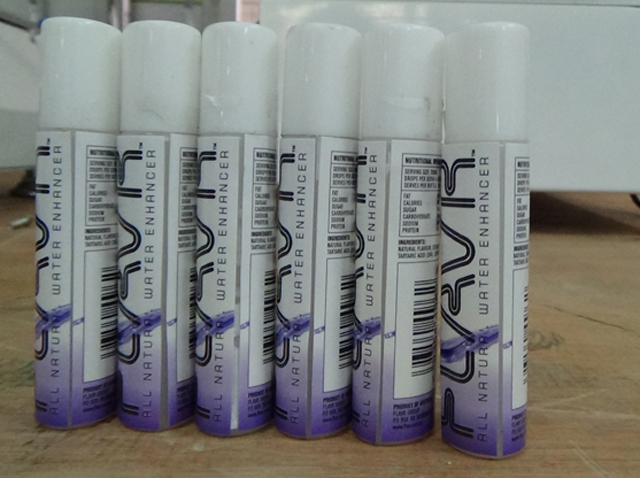

Uzorci etiketiranja za različite oblike boca:
