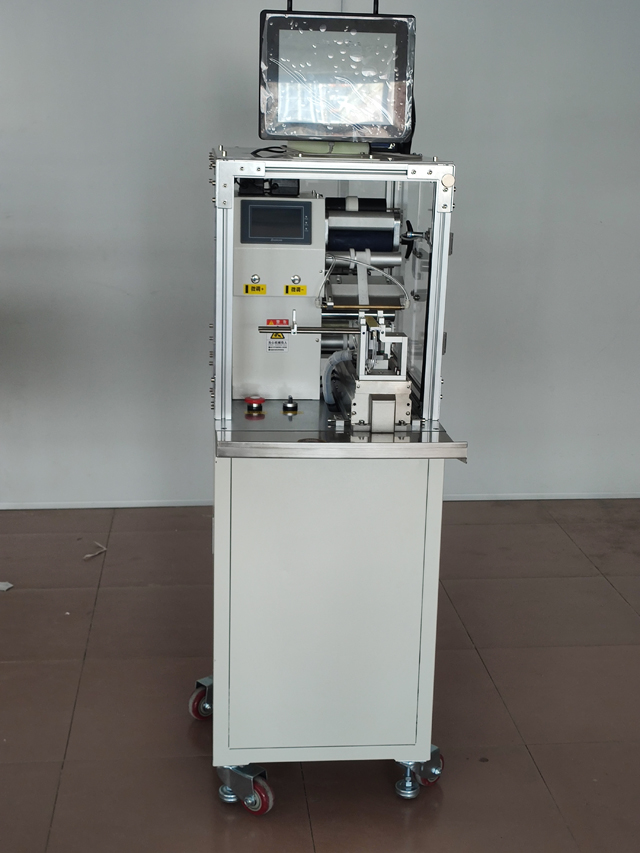

Poluautomatska mašina za preklapanje naljepnica za kabelske žice

Model: VK-T807
Preciznost označavanja: ±0,2 mm;
Brzina označavanja: 1500-1800 kom/h
Mali prečnik žice Tip: Brzina 2000p kom/h
Primjenjiva veličina proizvoda: Osnovni tip: Prečnik: 6~15 mm
Tip malog promjera: 1~5 mm
Vrsta velikog promjera: potrebno je prilagoditi više od 15 mm
Primenljiva veličina etikete: Dužina: 25~210mm Proizvodi izvan ovog opsega moraju biti prilagođeni Širina: 10~65mm
Ukupna veličina: 850*650*1300 dužina × širina × visina, duga etiketa će povećati dimenziju širine
Odgovarajuće napajanje: 220v/50hz;
Ukupna težina: 128 kg.

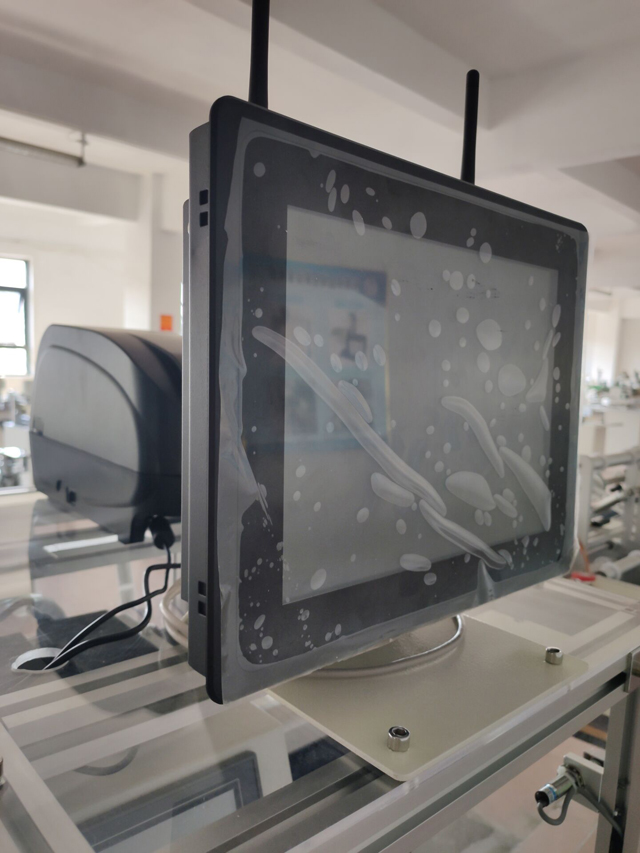

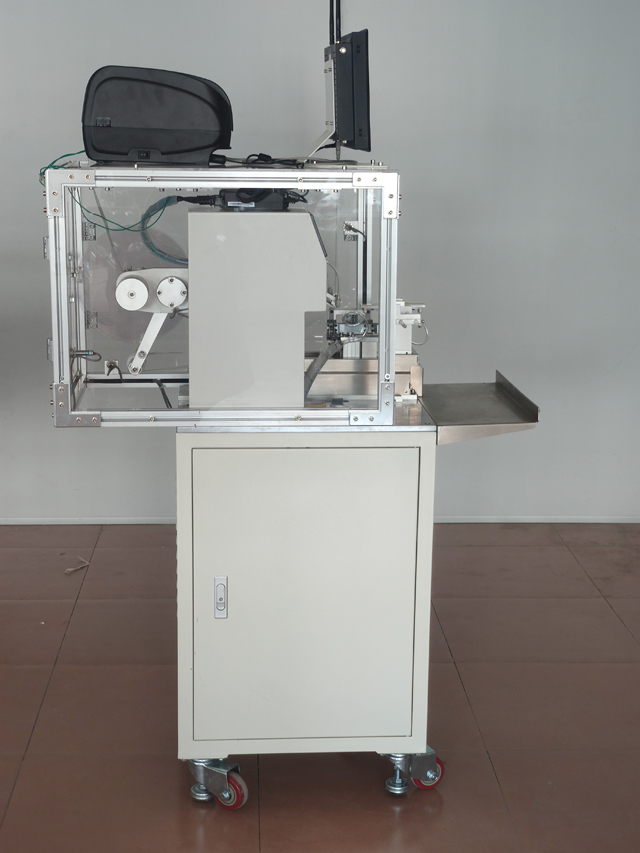

Qr koder sa delom štampača u realnom vremenu

Tehnički parametri standardnog modela, drugi posebni zahtjevi i funkcije, mogu se prilagoditi.

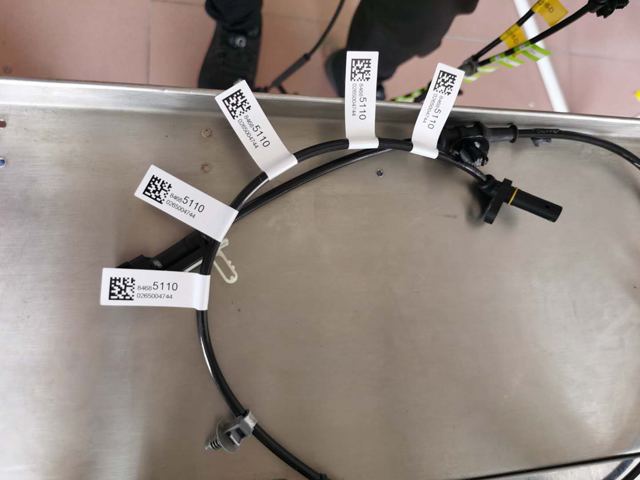

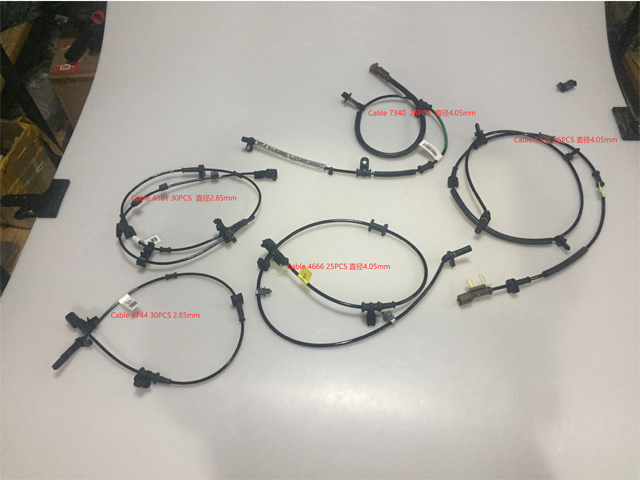

Primjenjivo za savijanje naljepnica na svim vrstama žica i kablova, kao što su električni vodovi, kompjuterski periferni kablovi, kablovi elektronskih senzora, kablovi za slušalice, električni vodovi, optički vodovi, kablovski vodovi, kablovi, USB kablovi, kablovi faksa / štampača , itd.

Primjenjivo za širok raspon veličina proizvoda, lako se prilagođava i zamjenjuje različite proizvode.

Operativni proces:

Osnovni princip: Senzor detektuje prolaz proizvoda, povratni signal u kontrolni sistem etiketiranja, signal obrađen PLC obradom, isporuku etikete na unapred podešenu poziciju proizvoda u odgovarajuće vreme, kada proizvod teče kroz mehanizam za pokrivanje, etikete će biti pokrivene čvrsto, etiketiranje akcija je završena.

Procedura: Stavite proizvod -> Detekcija proizvoda (automatski) -> označavanje (automatski) -> Pokrijte (automatski) -> prikupite označeni proizvod.

Karakteristike

Širok raspon primjena, pogodan za različite specifikacije proizvoda;

Praktično korištenje, širok raspon podešavanja, označavanje proizvoda različitih specifikacija.

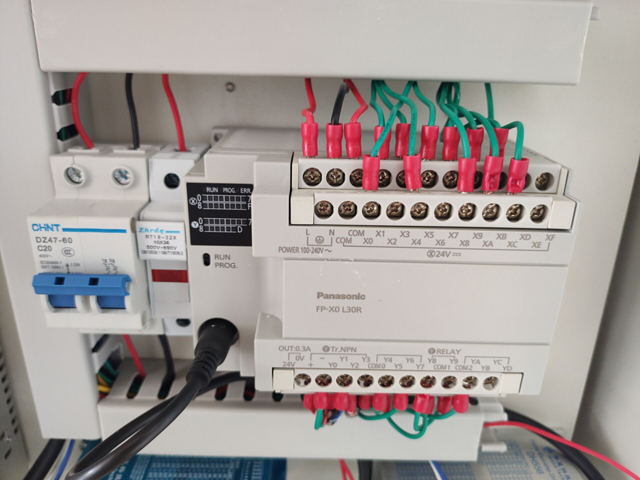

Visoka stabilnost, napredni elektronski kontrolni sistem koji se sastoji od Panasonic PLC-a Njemačka naljepnica električnog oka, prateća oprema 7 × 24-satni rad;

Raspon primjene:

Primjenjiva oznaka: samoljepljiva etiketa/film, elektronski kod za praćenje, bar kod i tako dalje.

Primjena: žice i kablovi, velike širine, višestruke specifikacije, proizvodi sa visoko preciznim sklopivim etiketama.

Primjenjiva industrija: Široko se koristi u elektronici, žičanoj, kabelskoj i drugim industrijama.

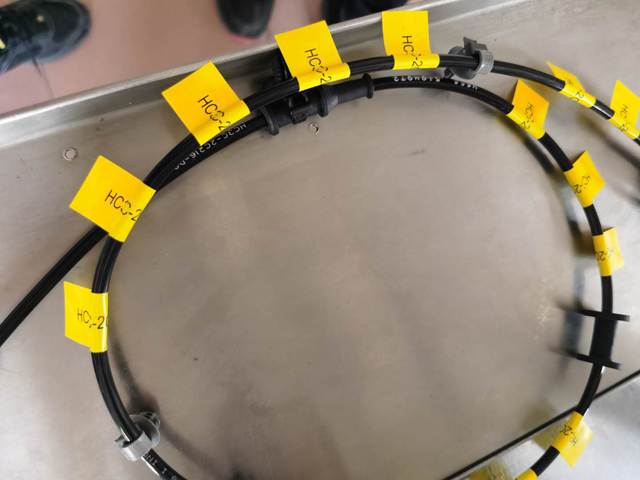

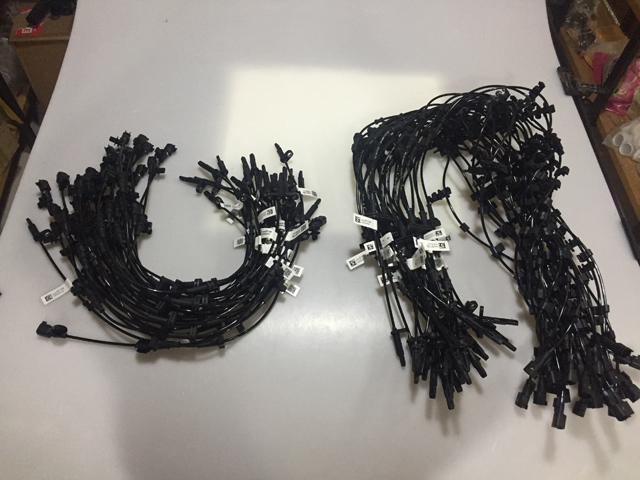

Primjena: označavanje žica, označavanje periferije računara, USB kabel, itd.

Uređaj za preklapanje se može podesiti, a neproizvodni asortiman se može prilagoditi prema uzorcima kupaca.

Kako upravljati mašinom za etiketiranje?

Molimo vas da potvrdite napon napajanja (ac220v), vazdušni pritisak 4-6kgf, a spoljno napajanje mora imati pouzdano uzemljenje pre rada.

Napajanje.

Nemojte blokirati otvor za hlađenje na kućištu.

Neprofesionalni tehničari strogo zabranjuju otvaranje šasije.

Radni opseg tjelesnog kontakta je strogo zabranjen kada se koristi oprema.

Kada oprema pokvari, prvo treba zatvoriti prekidač za napajanje i strogo je zabranjeno elektrificirano održavanje.

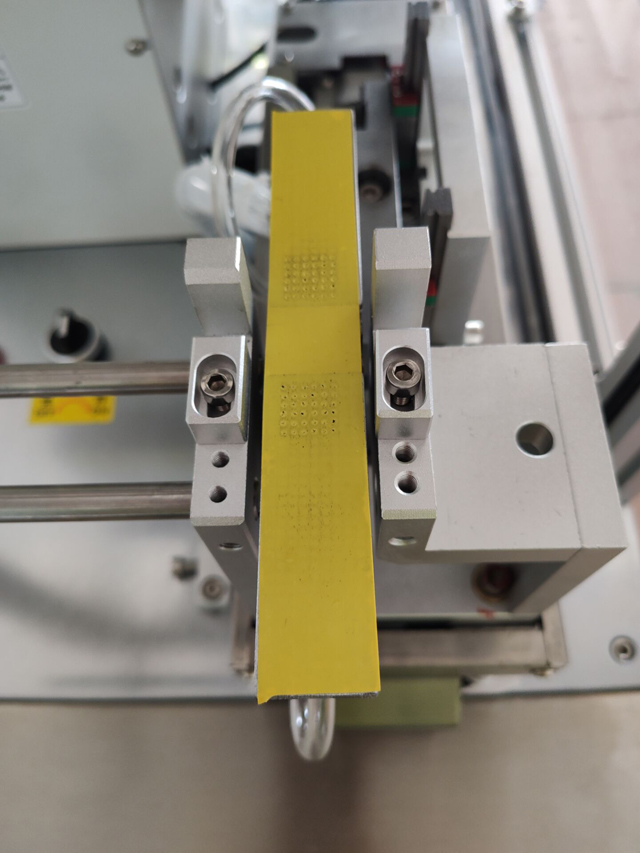

Mašina se koristi za rad savijanja i označavanja snopa žice i okrugle šipke.

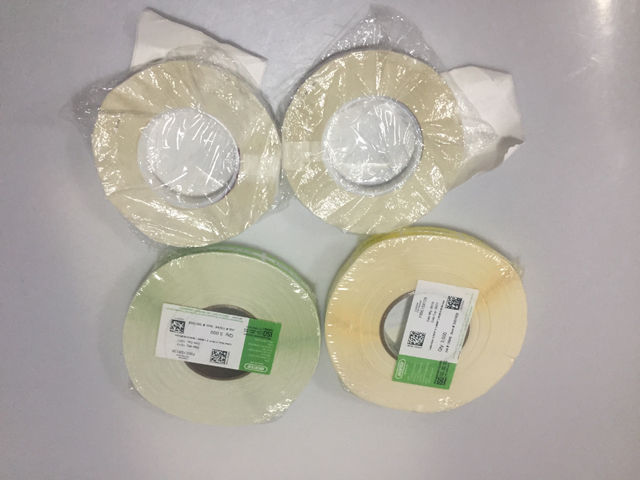

Primjenjivi parametri naljepnice: unutrašnji prečnik 76mm rolne etikete i spoljni prečnik max240mm; (ostale specifikacije treba popraviti). Materijal etikete: pvc, ljubimac, tkanina, papir i tako dalje; specifikacija etikete: prema specifičnoj mašini

Tačnost označavanja: = 0,2 mm;

Kapacitet: 1500 kom/h;

Vanjska veličina: 630*740*1040 mm (d*š*v);

Težina mašine: oko 86 kg;

Primjenjivi kabelski svežanj: prema specifičnoj mašini

Opis operacije

Instalacija:

Pomiče uređaj u potrebnu poziciju za ugradnju.

Zgazio univerzalnu kočnicu točka i fiksirao univerzalni točak kako bi bio glatki.

Ploča za odbojnu naljepnicu: prilikom ugradnje, moramo pričvrstiti "otvor za vijak bloka za pričvršćivanje diska" na "otvor za osovinu materijala", te zavrnuti vijak m6 kroz otvor za vijak bloka za pričvršćivanje materijala i zaključati ga u otvor osovine poslužavnik za materijal.

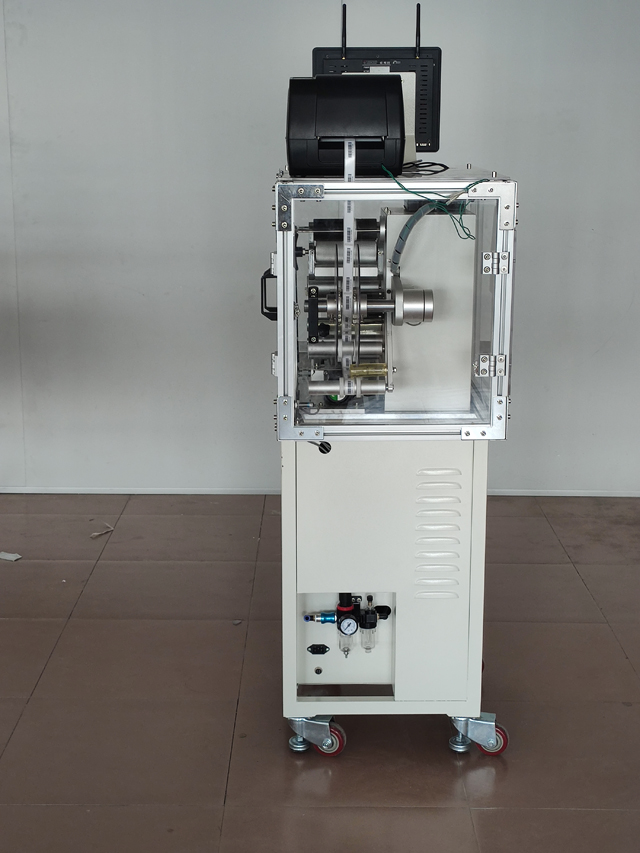

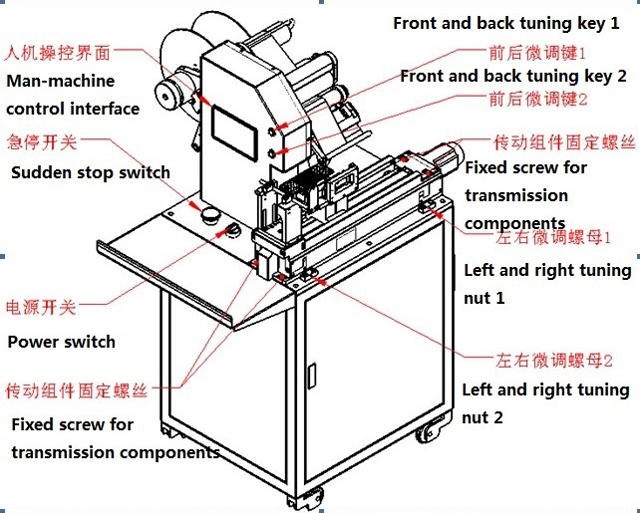

Izgled opreme, važni dijelovi i upravljački interfejs čovjek-mašina

Važni dijelovi.

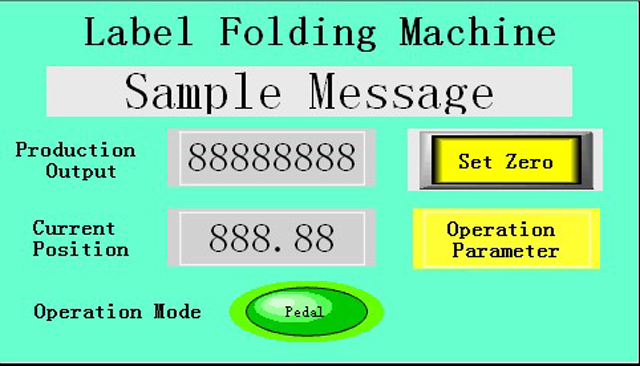

Glavna slika.

Izlaz: broj kapaciteta, pritisnite tipku "izlaz nula" na nulu;

Trenutni položaj: prikaz udaljenosti položaja u realnom vremenu kliznog moda modula za prijenos naljepnica, jedinica mm;

Način rada je "automatski" i dvije vrste "gazište stopala".

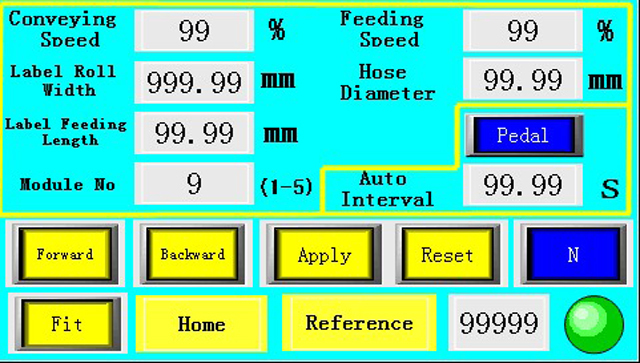

Korisnički parametri

Standardna brzina ploče: brzina rada indikatorske ploče, podešena na 0-100%.

Brzina označavanja: odnosi se na brzinu naljepnice skinute sa ploče za skidanje, podešenu za 0-100%.

Širina donje strane papira: širina papira za etikete, jedinica mm.

Prečnik žice: ulaz prečnika jedne žice, ravna žica ili višežični ulaz direktno za borbu protiv dvostruke debljine, mm.

Dužina oznake: kontrolisati dužinu etikete sa ploče za skidanje, jedinica mm.

Naprijed: pritisnite tipku "naprijed", modul pogona oznaka će kliznuti naprijed, ova funkcija može podesiti udaljenost ciljne pozicije.

Natrag: pritisnite tipku "nazad", modul tag drive-a će kliznuti nazad nazad, ova funkcija se može otkloniti na udaljenosti od pozicije točke označavanja.

Postavljanje: pritisnite tipku "fit", cilindar stezaljke ravne zračne ploče i modul za postavljanje kabelskog svežnja pomjerit će gornji i donji pokretni cilindri. Ova funkcija može otkloniti greške u udaljenosti između kabelskog svežnja i stezanja vakuumske ploče.

Reset: vratite zaglavlje na nulu nakon dugmeta za resetovanje.

Struja: nakon zamjene različitih specifikacija osnovnog papira za etikete, dugo pritisnite električne tipke kako biste omogućili sistemu da automatski nauči naljepnice i prodiranje papira na dnu.

Način rada:

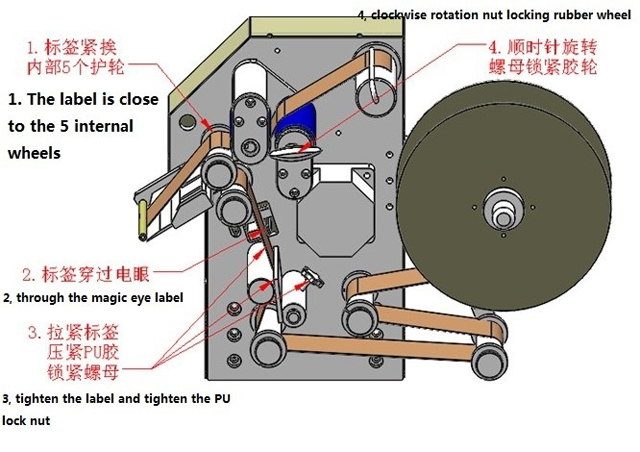

Naljepnica je instalirana, a naljepnica je instalirana kao dolje na modul za skidanje.

Okrenite prekidač za napajanje u smjeru kazaljke na satu i uključite napajanje. Pritisnite tipku za zaustavljanje i rotirajte u smjeru kazaljke na satu.

Mašina za prebacivanje i podešavanje

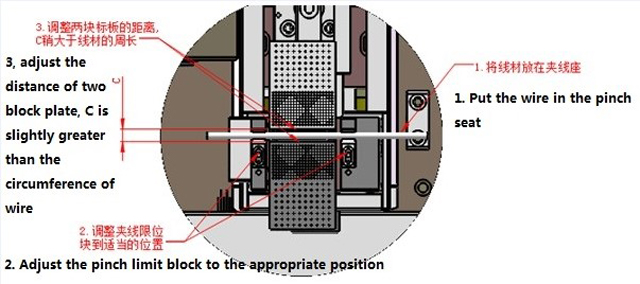

Prema promjeru žice, podešavanju, spojnom sjedištu, udaljenosti između ploča, kao što je sljedeća slika

Unesite širinu donjeg papira u širinu donjeg papira sa slike 3, a prečnik žice se unosi u prečnik žice.

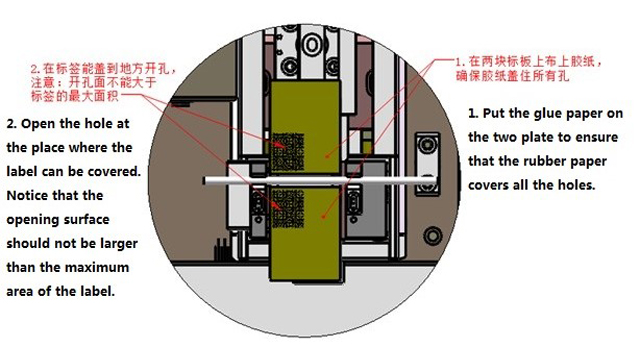

Ljepljiva traka i otvori

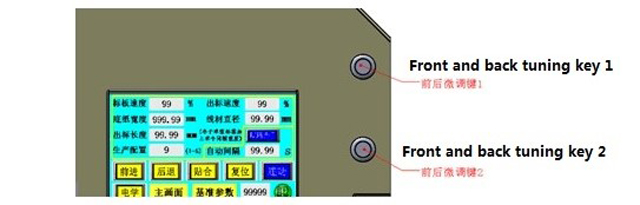

U procesu proizvodnje, ako naljepnica nije poravnata prije i poslije etikete, može se podesiti direktno u koloni "donja širina papira". Također se može pomicati "prednja i zadnja tonska tipka "1" prednja i stražnja mikro tipka za podešavanje 2" podešavanje, svaki potez za promjenu 0,1 mm.

Označite mašinu za podešavanje lijevo i desno

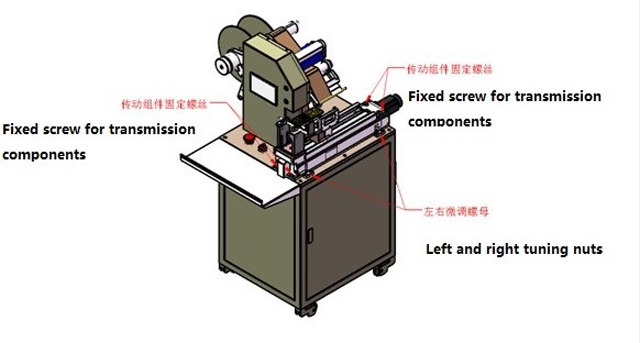

Ako su naljepnice presavijene, ako lijeva i desna strana nisu poravnate, četiri komponente prijenosa moraju se labavo olabaviti, zatim lijevu i desnu matice za obrezivanje treba podesiti prema smjeru odstupanja i stupnju naljepnica. Konačno, četiri komponente prijenosa moraju biti zaključane.

Održavanje i održavanje

Strogo zabranite pritisak, molimo vas da u svakom trenutku budete čisti.

Da bi mašinu podmazali na vreme. Aktivna pozicija standardne ploče dodaje se jednom mjesečno. Ako postoji ulje za podmazivanje, provjerite čašicu separatora, ako nije pravovremeno dopunu.

Tri mjeseca za provjeru istrošenosti sinhronog remena na različitim dijelovima mašine
