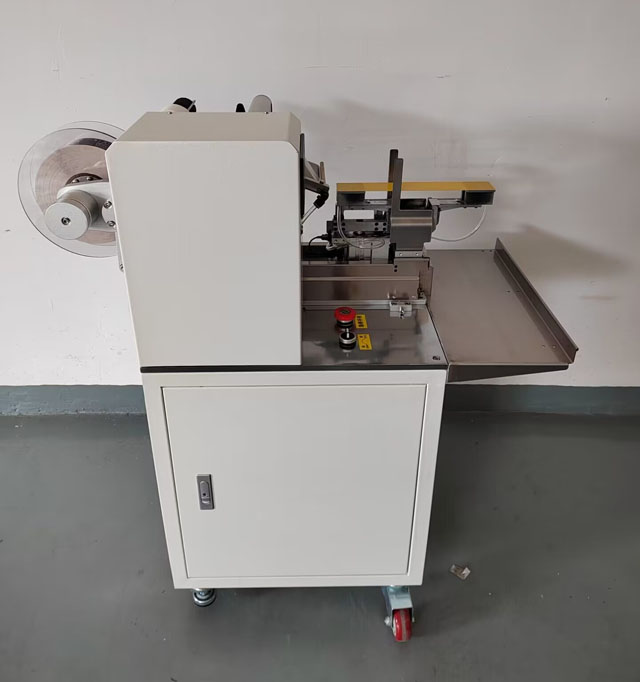

Poluautomatski aplikator za naljepnice za pseće kosti za pakovanje hrane za kućne ljubimce

• Ova mašina se koristi za savijanje etiketiranja žičanih pojaseva i okruglih šipki, kao i kostiju pasa, cevi za kućne ljubimce itd.;
• Primjenjivi parametri naljepnice: unutrašnji prečnik namotaja etikete 76 mm, spoljni prečnik max 240 mm; (Ostale specifikacije treba prilagoditi),
• Materijal etikete: PVC, PET, tkanina, papir, itd;
• Specifikacija etikete: prema specifičnoj mašini.
• Tačnost označavanja: ± ≤ 0,2 mm;
• Kapacitet: 1500 kom/h;
• Pritisak vazduha :0,4-0,6Mpa Potrošnja vazduha 0,15m3/min
• Napajanje 220V/50-60HZ/jednofazno (američki standard se može prilagoditi)
• Ukupne dimenzije: 630 * 740 * 1040 mm (D * Š * V);
• Težina mašine: oko 86KG;

Poluautomatska mašina za savijanje etiketa („Zastava“ je izraz koji industrija koristi za označavanje signala etikete koji privlači pažnju i upozorava potrošače da pažljivo pročitaju etiketu zbog značajnih novih informacija).

Oznaka sa zastavicom idealno je rješenje proizvoda za identifikaciju proizvoda i njihovo međusobno razlikovanje. Ako imate mnogo sličnih proizvoda, oznaka zastavice vam može ponuditi način da ih bolje prepoznate. Na primjer, kompjuterski kablovi često koriste ovu vrstu etikete. Ali oznaka zastave je također uobičajena u nakitu. Ovdje trgovine označavaju pojedinačne prstenje, narukvice i ogrlice oznakom zastavice.

Pomoću oznake zastavice možete na jednostavan ali efikasan način identificirati svrhu proizvoda (VGA ili HDMI kabel). Naziv flag label potiče od do "elementa zastave" koji je kreiran zbog primjene oznake. Etikete zastavice se proizvode na robusnom materijalu i postavljaju se oko određenog proizvoda.

Pored organizovanja vaših proizvoda, oznaka zastave takođe daje vašem proizvodu veću vizuelnu privlačnost. Na taj način se izdvajate od konkurencije i imate dodatni prostor za informacije o proizvodu.

Koristite oznake zastava u funkcionalne i komercijalne svrhe.

Prije svega, puno vam hvala što ste odabrali naš proizvod - poluautomatsku mašinu za savijanje etiketa. Kako biste u potpunosti iskoristili funkcije ovog proizvoda i osigurali svoju sigurnost i interese, pažljivo pročitajte ovaj priručnik prije instalacije.

Sigurnosne mjere pri radu poluautomatskog uređaja za naljepnice:

• Prije uključivanja provjerite napon napajanja (AC220V), pritisak zraka 4-6 kg i vanjsko napajanje mora biti pouzdano uzemljeno.
• Nemojte blokirati otvor za hlađenje kućišta.
• Neprofesionalnim tehničarima je zabranjeno otvaranje kućišta.
• Strogo je zabranjeno dodirivati područje djelovanja dok je oprema u radu.
• U slučaju kvara opreme prvo isključite prekidač, a održavanje pod naponom je strogo zabranjeno.

Performanse i parametri poluautomatske mašine za etiketiranje tipa zastavice:

• Ova mašina se koristi za savijanje i označavanje žičanih pojaseva i okruglih šipki, kao i proizvoda za žvakanje psećih kostiju za kućne ljubimce;
• Primjenjivi parametri naljepnice: unutrašnji prečnik namotaja etikete 76mm, spoljni prečnik Max240mm; (Ostale specifikacije treba prilagoditi),
• Materijal etikete: PVC, PET, tkanina, papir, itd;
• Specifikacija etikete: prema specifičnoj mašini.
• Tačnost označavanja: ± ≤ 0,2 mm;
• Kapacitet: 1500 kom/h;
• Ukupne dimenzije: 630 * 740 * 1040 mm (D * Š * V);
• Težina mašine: oko 86KG;
• Primjenjivi tip: prema specifičnom modelu.

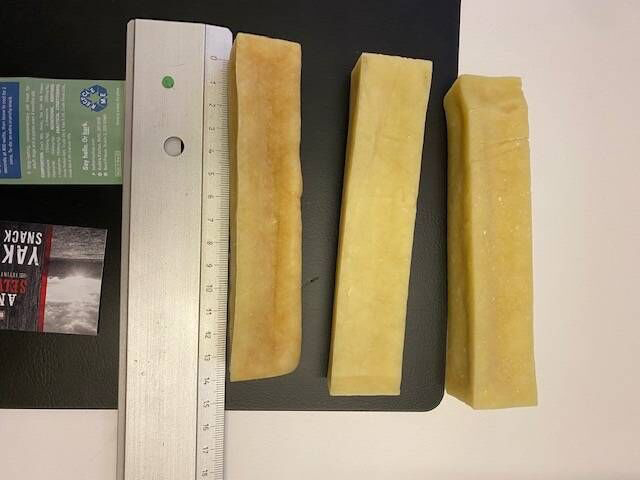

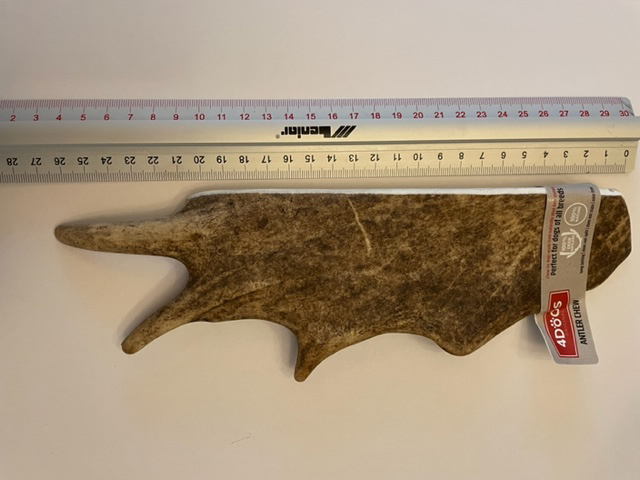

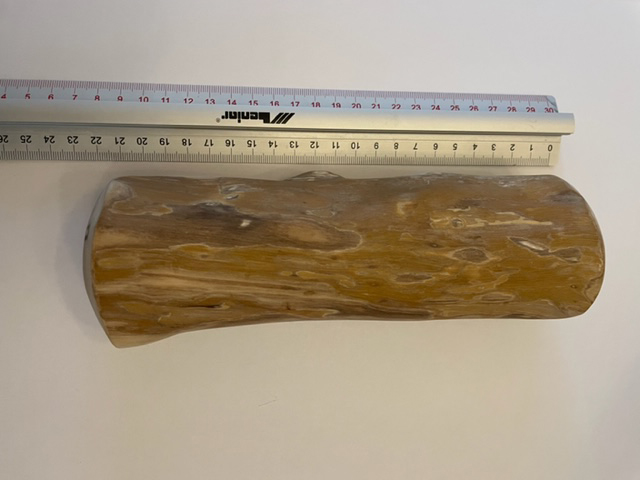

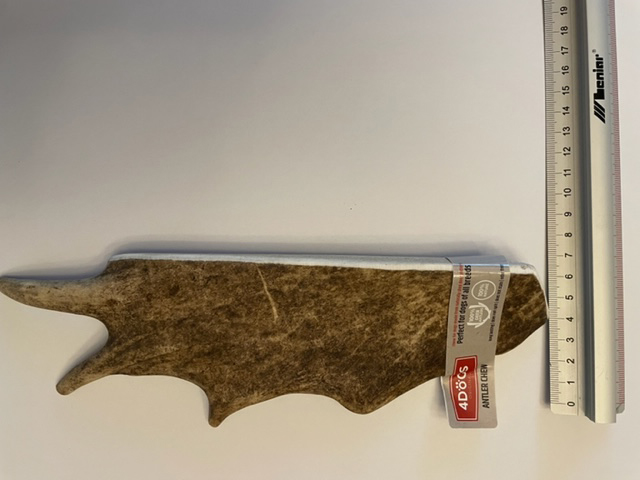

Uzorci pseće kosti:

Upute za upotrebu poluautomatske mašine za etiketiranje:

Instalacija:

1. Pomerite opremu u željeni položaj za ugradnju.
2. Pritisnite univerzalnu kočnicu kotača i pričvrstite univerzalni kotač kako biste ga učinili stabilnim.

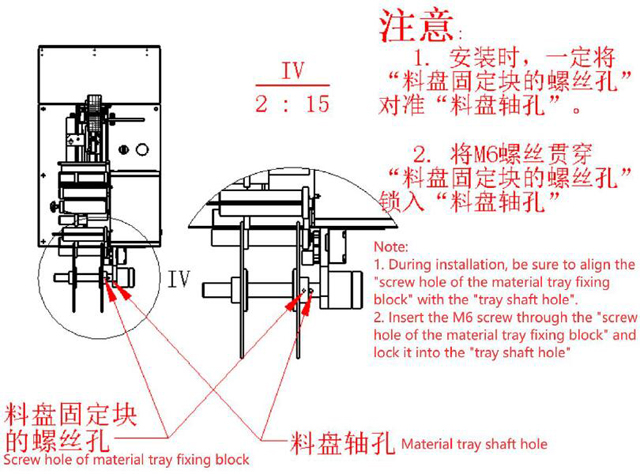

3. Ugradnja pregrade za naljepnice: tokom instalacije, pobrinite se da poravnate "otvor za vijak na bloku za pričvršćivanje ladice" sa "otvorom za osovinu ladice" i učvrstite vijak M6 kroz "otvor za vijak na bloku za pričvršćivanje ladice" u "otvor za osovinu ladice" "

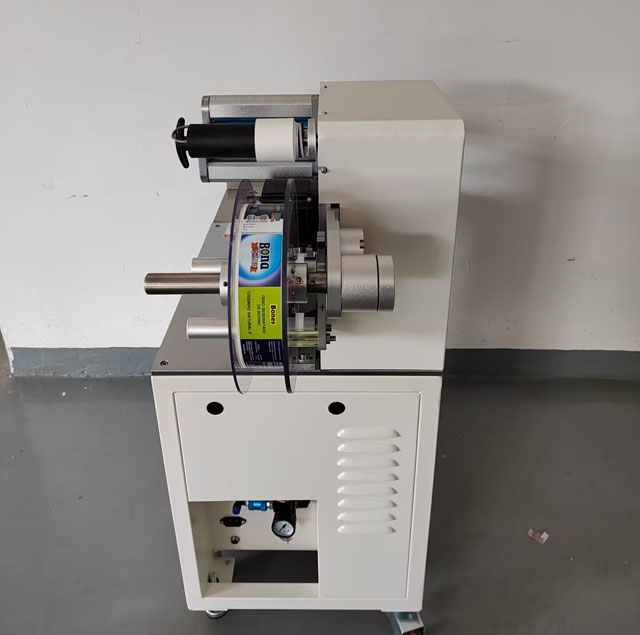

Izgled opreme, važni dijelovi i upravljački interfejs čovjek-mašina

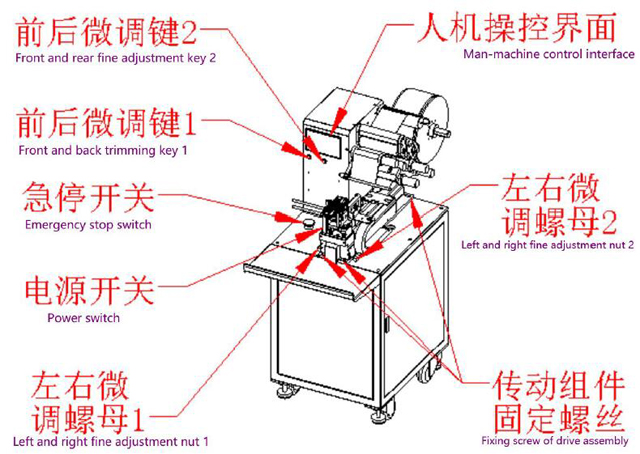

Važni dijelovi.

Glavni ekran.

• Količina serije: Kada je stvarna proizvodnja veća ili jednaka planiranoj, oprema prestaje da radi.
• Količina: Broj izlaza može se resetirati pritiskom na tipku "Set Zero".
• Označavanje je otključano (označavanje je počelo)/zaključano (označavanje je obustavljeno):
• Nakon zaustavljanja označavanja na određeno vrijeme ("samozaključavanje" na ekranu "ručna kontrola" može podesiti vrijeme, jedinica je "sekunde"), sistem će se automatski zaključati (označavanje suspendovano), i pritisnite ovo dugme za otključavanje.

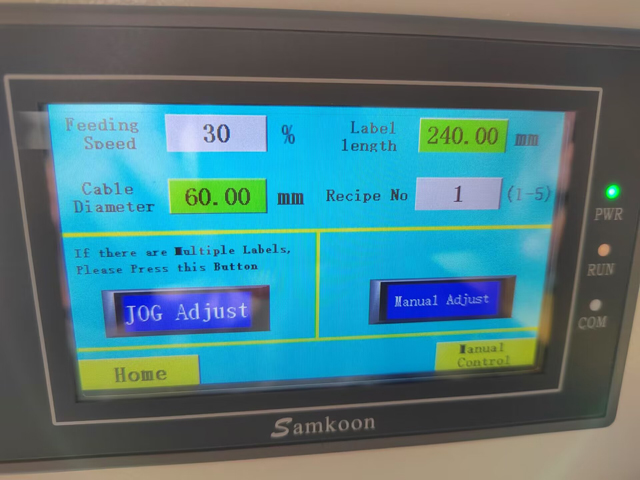

Parameters.

• Brzina uvlačenja: A. Odnosi se na brzinu skidanja etikete sa ploče za skidanje, podešenu za 0-100%.
• Dužina etikete: Dužina jedne etikete, u mm.
• Recept broj: pet grupa se može rezervisati.
• Jog: Kliknite na ovu tipku i sistem će jednom automatski izbaciti naljepnicu.
• Dugi pritisak i izbacivanje etikete: pritisnite i držite ovaj taster dok se ne pojavi "OK", a dužina etikete će se automatski izračunati jednom.

Ručna kontrola

• Kašnjenje prijema naljepnice: vrijeme za pauzu nakon što se naljepnica završi i ploča za upijanje etikete se otvori.
• Brzina ploče sa etiketom: brzina indikatorske glave koja prima etiketu, podešena za 0-100%.
• Dužina etikete: kontrolišite dužinu ljuštenja etikete sa ploče etikete, u mm.
• Trenutni položaj: prikaz udaljenosti položaja u realnom vremenu kliznog modula za prijenos etikete, jedinica: mm;
• Označavanje odgode: Nakon što indukcijski prekidač aktivira žica, označavanje će biti odgođeno.
• Samozaključavanje: podesite koliko dugo će se automatski zaključavati nakon što se naljepnica zaustavi.
• Naprijed: pritisnite tipku "Naprijed", modul pogona naljepnica će kliziti naprijed, a ova funkcija može podesiti udaljenost do pozicije prijema oznake.
• Natrag: pritisnite tipku "Nazad", modul pogona naljepnica će kliznuti unazad, a ova funkcija može podesiti udaljenost originalne pozicije naljepnice.
• Reset: pokrenite taster za resetovanje da biste vratili glavu etikete na nulu.
• Puhanje cijevi: kliknite na ovu tipku za upuhivanje zraka kroz cijev.
• Standardno usisavanje: kliknite na ovaj taster da biste aspirirali standardnu ploču.
• Postavljanje: pritisnite tipku "fit" i cilindar zraka koji je stegnut ravnom praznom pločom i gornjim i donjim pokretnim cilindrom modula za postavljanje kabelskog svežnja će se pomaknuti,
• Puhanje etikete: kliknite na ovaj taster da aspirirate ploču sa etiketom za puhanje.
• Označavanje: pritisnite i držite ovu tipku za izbacivanje oznaka.
• Serijska akcija/pojedinačna akcija: serijska akcija se odnosi na završetak proizvodnog ciklusa svaki put kada se pokrene, a pojedinačna akcija se odnosi na završetak jedne akcije svaki put kada se pokrene.

Način rada:

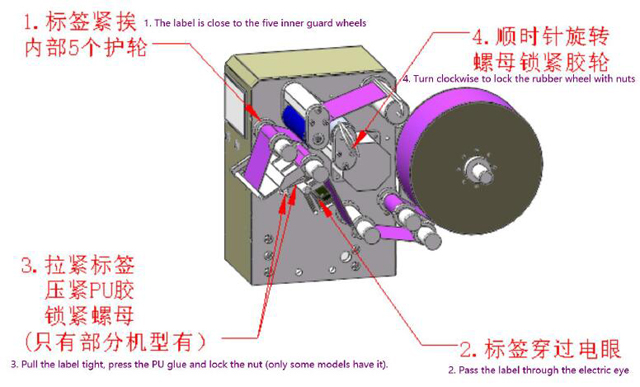

Za ugradnju naljepnice, postavite naljepnicu na modul za skidanje naljepnica kao što je prikazano na donjoj slici.

Pokreni se

Okrenite prekidač za napajanje u smjeru kazaljke na satu da biste uključili napajanje. Pritisnite taster za zaustavljanje u nuždi i okrenite ga u smeru kazaljke na satu za resetovanje.

Promjena linije i podešavanje mašine

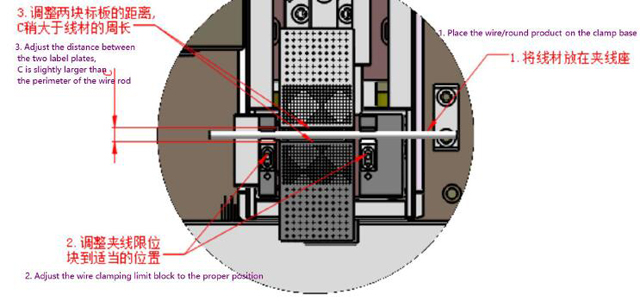

Prema promjeru žice, podesite razmak između baze ožičenja i ploče kao što je prikazano na donjoj slici

Unesite širinu podloge i prečnik žice u kolonu širine papira za podlogu na slici 3.

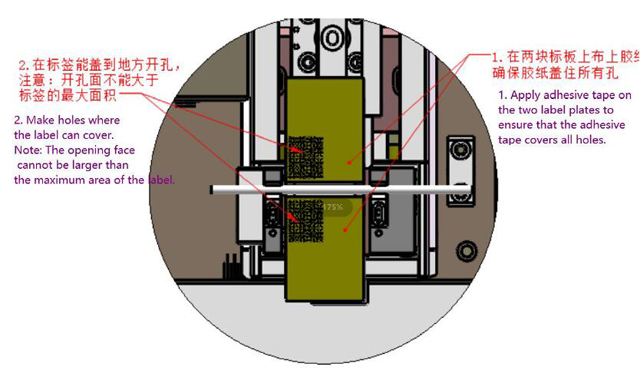

Nanesite traku i napravite rupe

Prednji i stražnji dio naljepnice nisu poravnati

U procesu proizvodnje, ako naljepnica nije poravnata sprijeda i pozadi, možete je direktno podesiti u koloni "Donja širina papira", također možete kliknuti "prednja i zadnja tipka za fino podešavanje 1" i "prednja i zadnja strana fino ključ za podešavanje 2" za podešavanje i promijenite 0,1 mm svaki put kada kliknete.

Oznaka lijevo i desno nisu poravnate

Ako lijeva i desna strana naljepnice nisu poravnate nakon što je naljepnica presavijena na pola, prvo otpustite četiri pričvrsna vijka pogonskog sklopa, a zatim podesite lijevu i desnu matice za fino podešavanje prema smjeru odstupanja i stepenu naljepnice , i na kraju učvrstite četiri pričvrsna zavrtnja sklopa pogona.

Održavanje opreme za nanošenje oznaka tipa zastave:

• Jaki pritisak je strogo zabranjen, molimo vas da u svakom trenutku budete čisti;
• Podmazujte i održavajte mašinu prema rasporedu;
• Jednom mjesečno dodajte ulje za podmazivanje u pokretni položaj ploče s etiketom
• Redovno provjeravajte ima li ulja za podmazivanje u posudi za ulje separatora ulja i vode. Ako ne, dopunite ga na vrijeme.
• Provjerite istrošenost sinhronog remena na svim dijelovima stroja svaka tri mjeseca
