Poluautomatske čepove sa staklenim teglicama za boce Chuck vakuumska mašina za zatvaranje

• VK-SVC mašina za vakuumsko zatvaranje staklenih tegli
• Napajanje: AC220V/50-60Hz
• Brzina zatvaranja: 1200-1500 bph
• Snaga: ≤1.3KW (uključujući vakuum pumpu)
• Prečnik poklopca: Φ30-Φ85mm, Φ85-Φ110mm
• Visina boce: 50-180 mm, 120-250 mm
• Prečnik boce: Φ30-Φ80mm Φ80-Φ150mm
• Granični stepen vakuuma: -0,08Mpa
• Završna torzija: 5-25 NM
• Potrošnja vazduha: 0,5m3/0,7Mpa
• Veličina mašine: 750*700*1350 mm
• Težina: 157 kg

Pogledaj video

Ova serija mašina za zatvaranje je istražena i proizvedena od strane nas sa dugogodišnjim iskustvom u proizvodnji, domaća je originalna kreacija, koristi vakuumsku pumpu za usisavanje, dostupan je visok stepen vakuuma, obrtni moment zatvaranja i nivo vakuuma mogu se postaviti na zahtev kompatibilan sa različitim različiti oblici i veličine boca za zatvaranje, snažna kompatibilnost i lako se prilagođavaju.

Glavne pneumatske i električne komponente su svjetski poznatih brendova, stabilnih i pouzdanih performansi.

Široko se koristi u staklenim bocama s limenim čepovima, vakuumskim zatvaračima za hranu, konzerviranu hranu, pića, začine, zdravstvene proizvode i druge industrije.

Umjesto zatezanja sa strana kao kod inline zatvarača s navojem, čep za zatvaranje ima steznu glavu koja čvrsto hvata čep i okreće poklopac na bocu odozgo i stoga se mehanizam kvačila može vrlo precizno podesiti za kontrolu okretnog momenta poklopca.

Mašine za zatvaranje Chuck Capping su dostupne od mašina sa jednom glavom do više glava za velike brzine. Velika prednost mašine za zatvaranje stezne glave je njena skalabilnost za rad velikom brzinom i, naravno, precizno zatezanje poklopca.

Nedostatak čepova je to što svaka veličina boce zahtijeva promjenu dijelova i ako se promijeni veličina čepa, sve stezne glave također se moraju promijeniti (da ne spominjemo mogućnost da sortiranje i transport čepa također zahtijevaju promjenu dijelova).

Kada se razmatra mašina za zatvaranje stezne glave, trebalo bi ozbiljno razmisliti o korišćenju istih čepova za sve boce na liniji, jer su delovi za menjanje boca relativno jeftini u odnosu na menjanje steznih glava za različite čepove.

Glavni tehnički parametar:

Model: VK-SVC

Napajanje: AC220V/50-60Hz

Brzina zatvaranja: 1200-1500 bph

Snaga: ≤1.3KW (uključujući vakuum pumpu)

Prečnik poklopca: Φ30-Φ85mm, Φ85-Φ110mm

Visina boce: 50-180 mm, 120-250 mm

Prečnik boce: Φ30-Φ80mm Φ80-Φ150mm

Granični stepen vakuuma: -0,08Mpa

Završna torzija: 5-25N.M

Potrošnja vazduha: 0,5m3/0,7Mpa

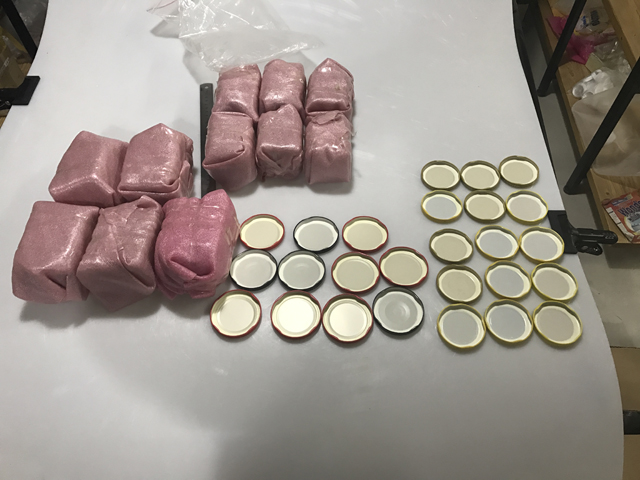

Mašinu treba prilagoditi prema stvarnim uzorcima staklenki/boca koje su poslani od kupaca:

Uputstvo za rad:

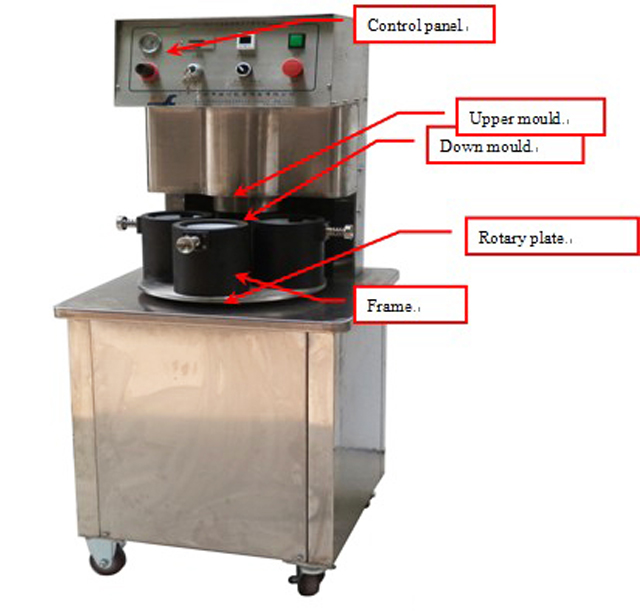

A. Struktura i principi rada

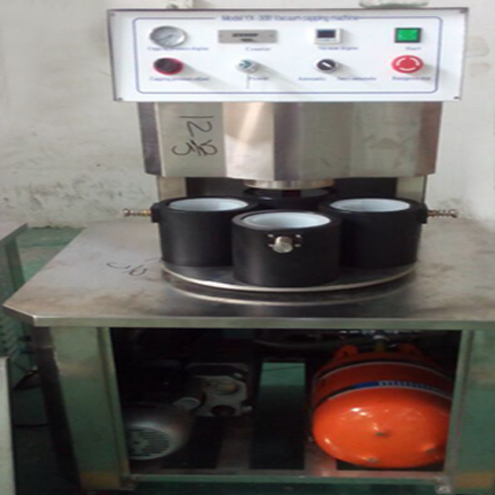

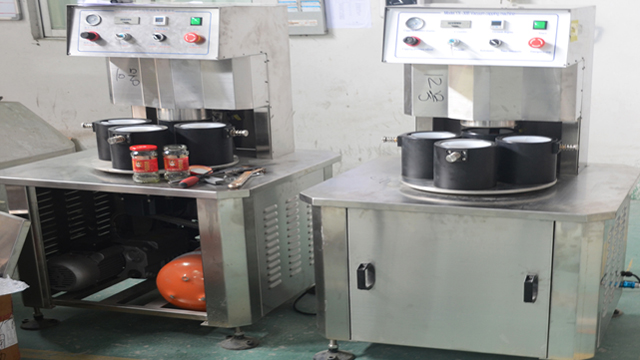

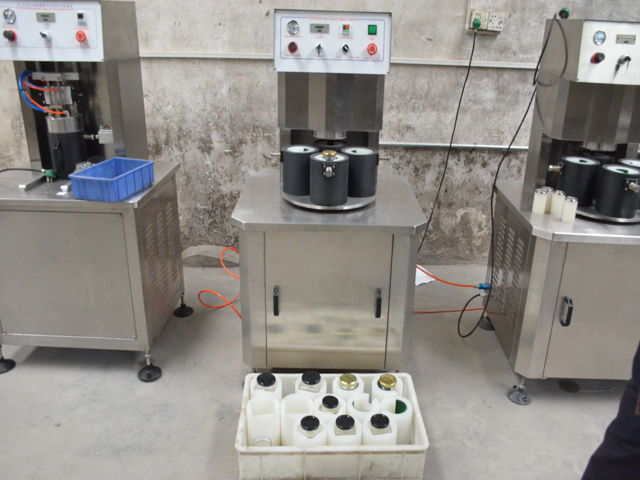

Slika 1 Mašina za vakuumsko zatvaranje

Principi i funkcije rada

Ova mašina se sastoji od okvira mašine, gornjeg kalupa, sistema za rotaciju, strukture za zatvaranje, vakuumskog sistema, električnog i sistema kontrole pritiska. Radi kao: stavite staklo sa čepovima u kalup, a zatim rukom spustite kalup do sredine glave za zatvaranje. Tada će se mašina automatski zatvarati vakuumom.

Ova mašina ima sledeće funkcije:

1. Kada stavite kalup na sredinu glave za zatvaranje, mašina će se automatski zatvoriti vakuumom;

2. Funkcija najnižeg podešenog vakuuma: ako mašina ne može da dostigne prethodno podešeni stepen vakuuma, mašina neće raditi za sledeću proceduru;

3. Funkcija zakretnog momenta zatvaranja: glava za zatvaranje se pomiče pomoću zračnog cilindra i može se podesiti pritiskom;

Glavna struktura i komponente:

Vakum pumpa i vakuumski rezervoar:

Vakum pumpa i vakuumski rezervoar se koriste za postizanje vakuumske funkcije, vakum pumpa bi trebala biti s vakuumskim uljem, pola vakuumskog ulja unutra je ok. Nije dozvoljeno koristiti mašinu ako unutra više nema vakuumskog ulja.

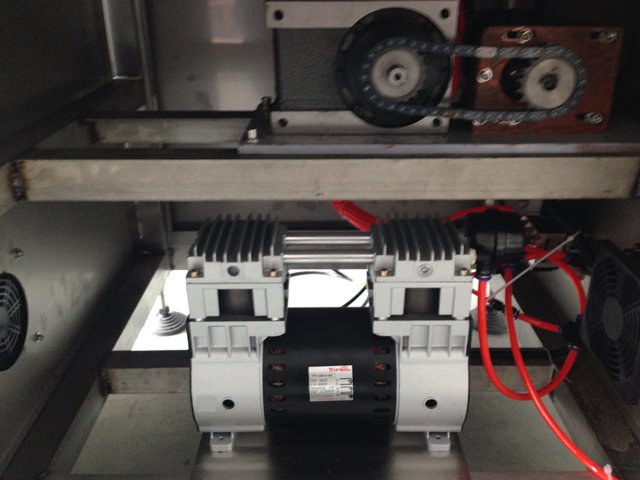

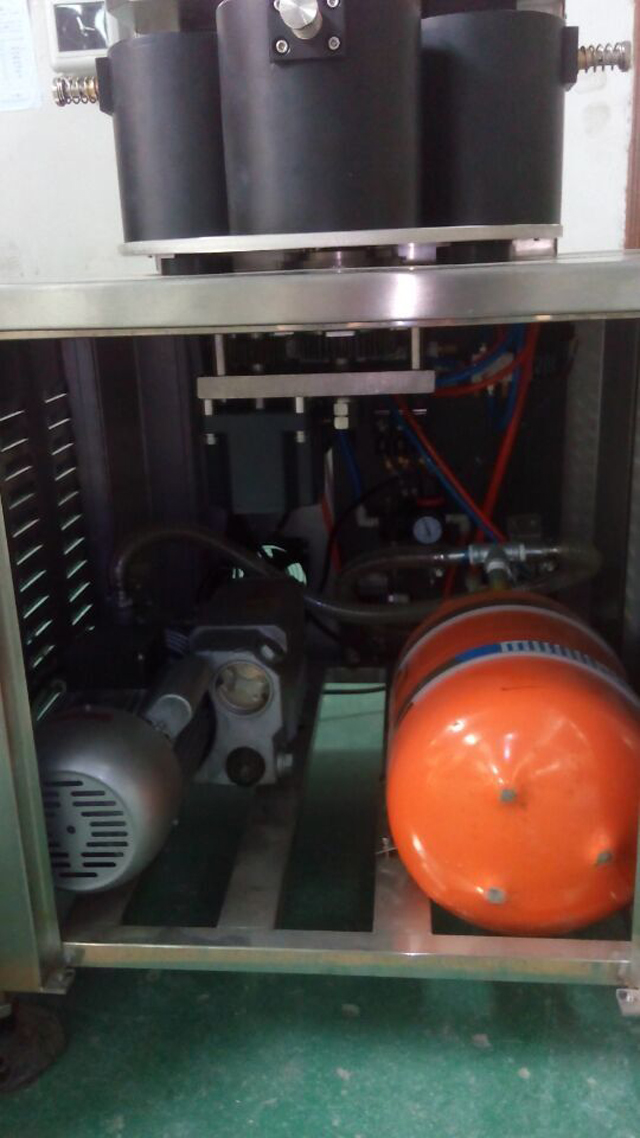

Slika 2 Vakum rezervoar i vakuum pumpa

Molimo vas da spojite vakuum pumpu i vakuumski rezervoar kao na slici iznad i napajanje

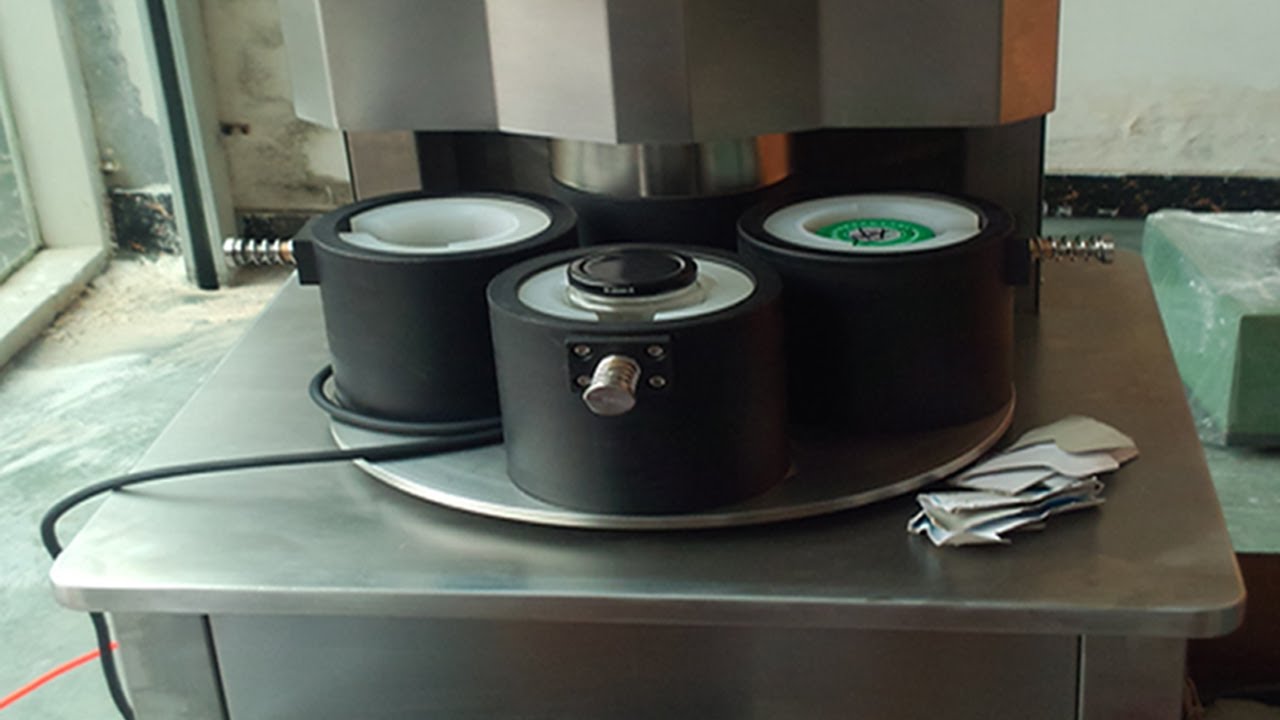

Struktura rotacione ploče

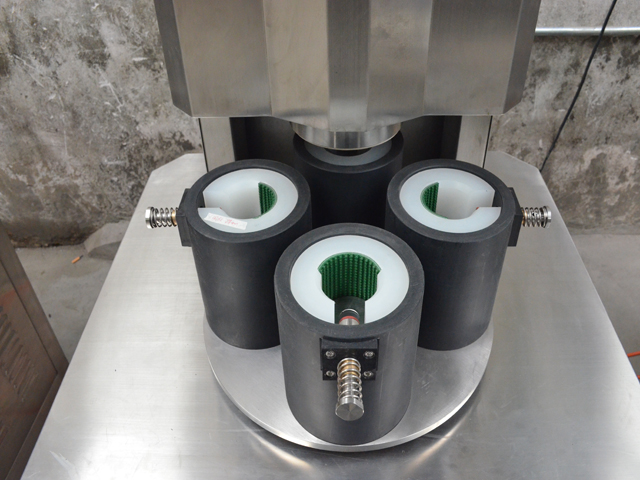

Slika 3

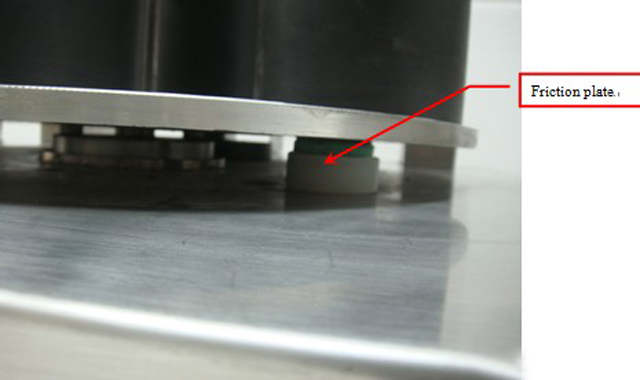

Ova rotirajuća ploča se pomiče za 4 koraka Kako bi se osiguralo da se rotirajuća ploča stalno pomiče, ova rotirajuća ploča ima 3 tarne ploče za pružanje otpora kako bi se osiguralo stabilno kretanje. Morate održavati mašinu čistom tokom rada, a tarne ploče će se postupno istrošiti, redovno proveravati i redovno menjati.

Slika 4

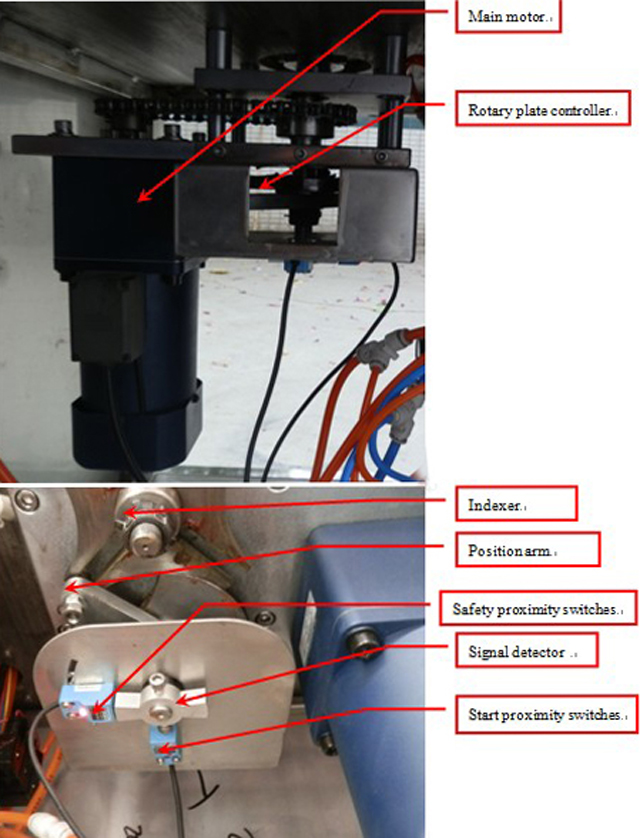

Rotaciona ploča se pomera glavnim motorom, kada se detektor signala pomeri do startnih blizinskih prekidača i dobije signale (detektor signala i prekidači blizine su oko 2-3 mm), gornji kalup se pomera do zatvaranja, kada se zatvara, motor još uvek radi , kada se detektor signala pomakne do sigurnosnih prekidača i dobije signal, motor prestaje raditi.

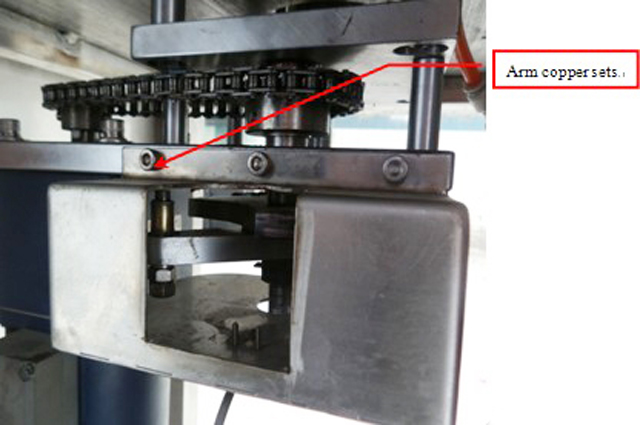

Slika 5

Garniture od bakra će se istrošiti tokom rada, moraju se redovno podmazati i menjati kada su oštećene. Prilikom promjene možete vidjeti sliku 5

Cappping Structure

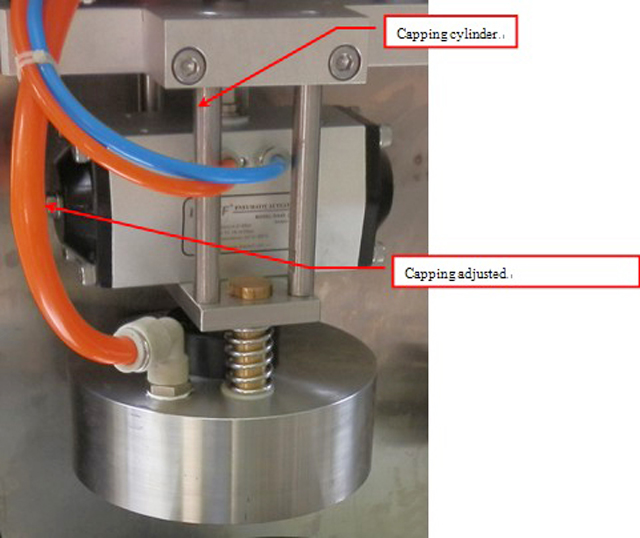

capping head

Glava za zatvaranje se pomera cilindrom da bi se podigla i spustila, kada se glava za zatvaranje spusti do zatvaranja i dostigne stepen vakuuma kao što je prethodno podešen, glava za zatvaranje će preći na sledeću proceduru. Moment zatvaranja može se podesiti pritiskom na tipku za zatvaranje na kontrolnoj ploči (Kao što možete vidjeti na kontrolnoj tabli)

Crvena guma unutar glave za zatvaranje je dio koji se lako troši, potrebno ga je često provjeravati i mijenjati. Prilikom zatvaranja, glava za zatvaranje mora čvrsto prilijepiti poklopcima, možete staviti nešto u kalup za puhove kako biste postigli različite visine. Ali visina ne može biti prevelika, ili ako je prevelika, ne možete postići funkciju vakuuma, ali ako nije dovoljna visina, ne može se ograničiti. Obično je razmak za kapice i vrh donjeg kalupa 16 mm-19 mm.

Bottle Click Device

Slika 7

Uređaj za klikanje boce služi za fiksiranje boce tokom zatvaranja, kada se rotirajuća ploča treba postaviti, cilindar za klik boce se pomiče kako bi fiksirao bocu kako bi se osiguralo dobro zatvaranje.

Glavni tehnički parametar:

Dimenzije: 600(D)×600(Š)×1350(V)

Težina: oko 110 ㎏

Napajanje: AC220V 50～60Hz

Snaga: ≦150W (bez vakuum pumpe)

Pritisak vazduha: 0,5～0,8 MPa

Potrošnja vazduha: ≤0,2m3/min

Brzina: oko 25 boca／min

Prečnik poklopca: prilagođen

Veličine boca: prilagođene

Instalacija

1. Mašina mora biti na čistom i bezbednom mestu;

2. Provjerite je li dostupno zaustavljanje u nuždi (slika 5);

3. Napajanje strujom za provjeru;

4. Povežite mašinu sa gasovodom na separator ulja i vode, podesite pritisak vazduha na 0,6Mpa;

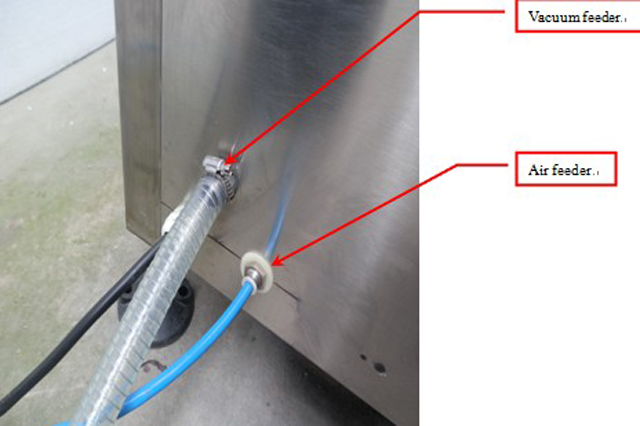

5. Spojite vakuumski rezervoar na mašinu. Uvjerite se da nema curenja plina.

Slika 8

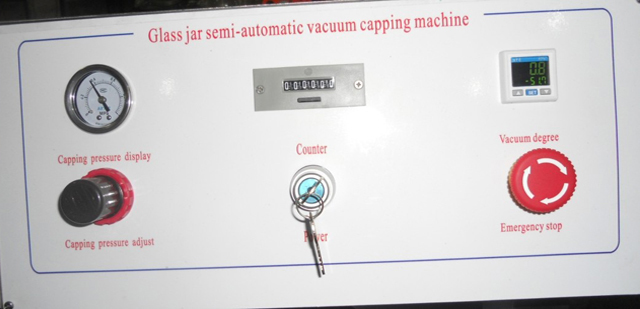

Rad na kontrolnoj tabli

Slike

Kontrolna tabla se sastoji od tabele pritiska zatvaranja, podešavanja pritiska zatvaranja, brojača, prekidača za napajanje, podešavanja vakuuma i zaustavljanja u nuždi.

1. Podešavanje pritiska zatvaranja može se koristiti za podešavanje obrtnog momenta zatvaranja, kada je u smeru kazaljke na satu, pritisak je povećan, obrtni moment zatvaranja je jači, kada je u suprotnom smeru kazaljke na satu, pritisak je smanjen, obrtni moment zatvaranja je manji;

2. Zaustavljanje u nuždi, kada se nešto hitno dogodi, pritisnite prekidač za hitno zaustavljanje, tada će mašina biti u sigurnoj situaciji;

3. Brojač je da broji koliko ste čaša proizveli, ako stavite dugme za resetovanje, brojač će se računati kao nula;

4. Ako je potrebno podesiti stepen vakuuma, pritisnite “M” u tabeli podešene vakuuma i prikazaće se “St1”, pritisnite “︽” “︾” za podešavanje.

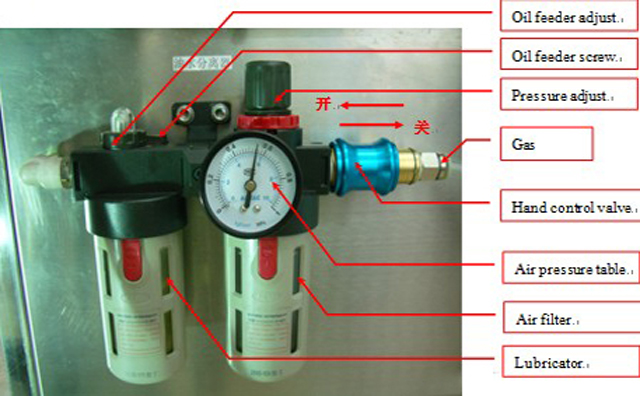

Separator ulja i vode i pritisak i podešavanje (Slika 10)

Slika 10

Odvajač ulja i vode sastoji se od ručnog regulacionog ventila, podešavanja pritiska, tablice pritiska vazduha, podešavanja ulja, filtera za vazduh i maziva;

Ručni kontrolni ventil uključuje i isključuje cjelokupno dovod zraka u mašinu;

Podešavanje pritiska služi za dovod pritiska u mašinu, kada je u smeru kazaljke na satu, pritisak se povećava, kada je u suprotnom smeru, pritisak se smanjuje;

Tabela pritiska vazduha prikazuje radni pritisak mašine;

Podešavanje ulja služi za dovod ulja u mašinu, kada je u smeru kazaljke na satu, ulje se smanjuje, kada je u suprotnom smeru, ulje se povećava.

Vazdušni filter je za uklanjanje vode iz kompresovanog vazduha, kada je pritisak separatora ulja i vode nula, filter za vazduh će automatski ukloniti vodu.

Lubrikator služi za dovod ulja za mašinu, prvo treba da zatvorite dovod vazduha i ubacite malo ulja u maziva, otprilike 2-3 meseca po jednom.

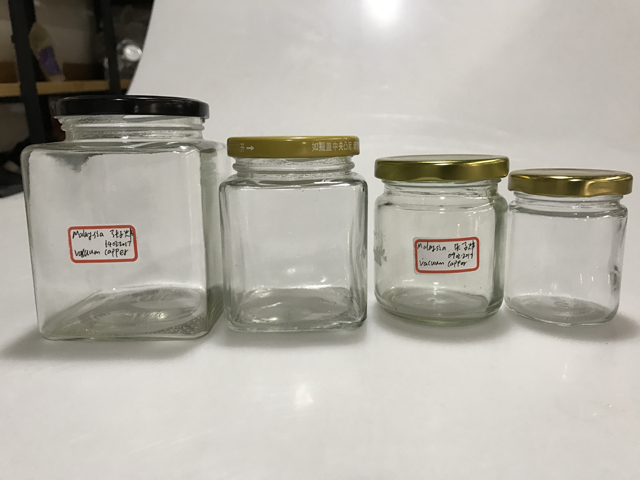

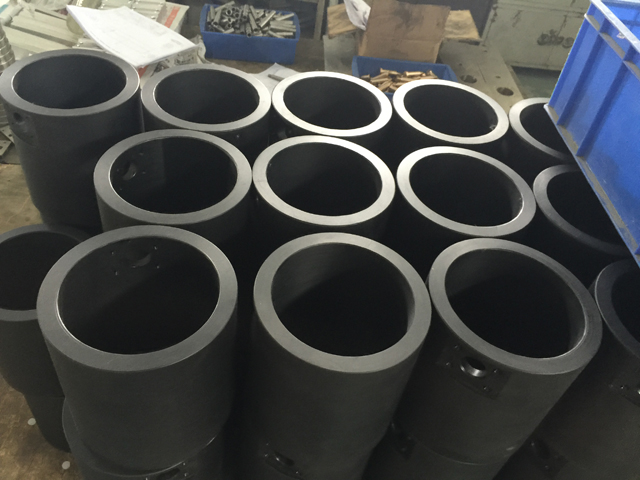

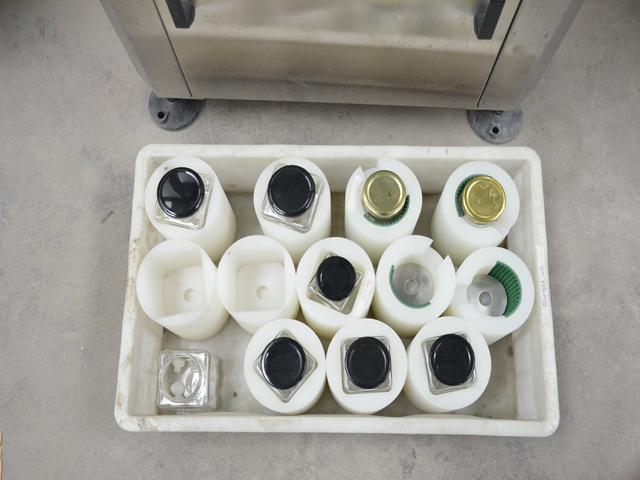

Rezervni dijelovi za kalupe koji odgovaraju različitim veličinama tegli/boca
