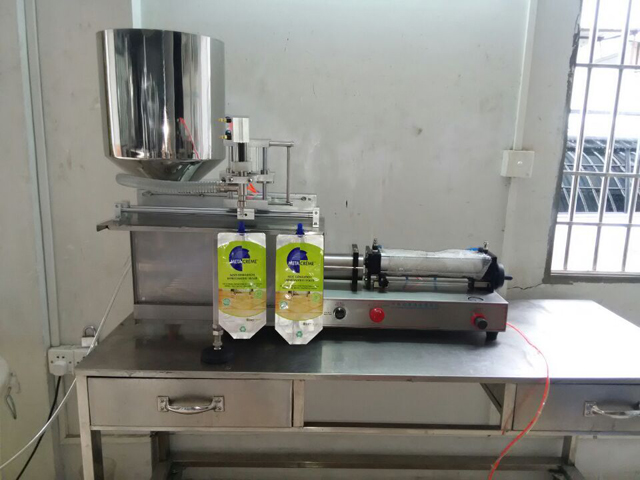

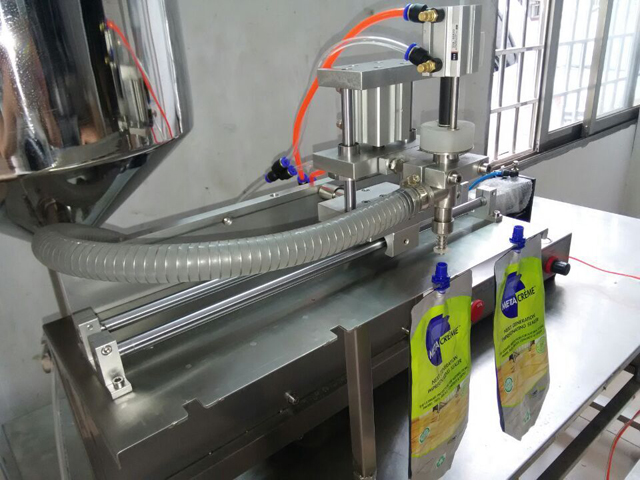

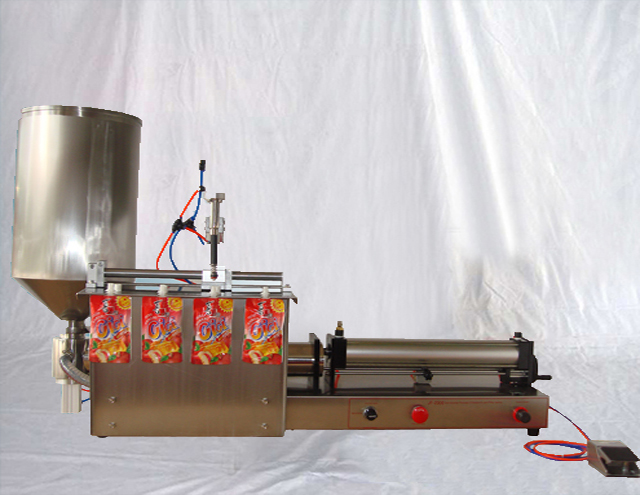

Poluautomatska pneumatska mašina za punjenje gotovih vrećica

• Model: VK-SPF
• Napon: 220/110V 50/60Hz
• Snaga: 27W
• Nazivni pritisak: 0,4-0,6 Mpa
• Brzina punjenja: 20-35 boca / min / glava
• Preciznost punjenja: ≦ ± 1%
• Raspon punjenja: 100-1000ml
• Preko dimenzija: 160cm*44cm*37cm
• Neto težina: 50 kg;
• Bruto težina: 65 kg

Ova poluautomatska klipna mašina za punjenje bazirana na referenci stranih sličnih proizvoda, novog je dizajna dodala neke dodatne funkcionalnosti. čini lakim i praktičnim za rad, grešku u preciznosti, podešavanje zapremine punjenja, čišćenje i održavanje mašine.

Dizajn ove pneumatske mašine za punjenje usvaja pneumatske komponente umesto električnog kontrolnog kola, tako da je pogodan za upotrebu u okruženju sa zahtevima za zaštitu od eksplozije.

Izbor modela mašine

Odabir modela mašine se odnosi na zahtjeve maksimalnog volumena punjenja.

Osnovni parametar

• Model: VK-SPF
• Napon: 220/110V 50/60Hz
• Snaga: 27W
• Nazivni pritisak: 0,4-0,6 Mpa
• Brzina punjenja: 20-35 boca / min / glava
• Preciznost punjenja: ≦ ± 1%
• Raspon punjenja: 100-1000ml
• Preko dimenzija: 160cm*44cm*37cm
• Neto težina: 50 kg;
• Bruto težina: 65 kg

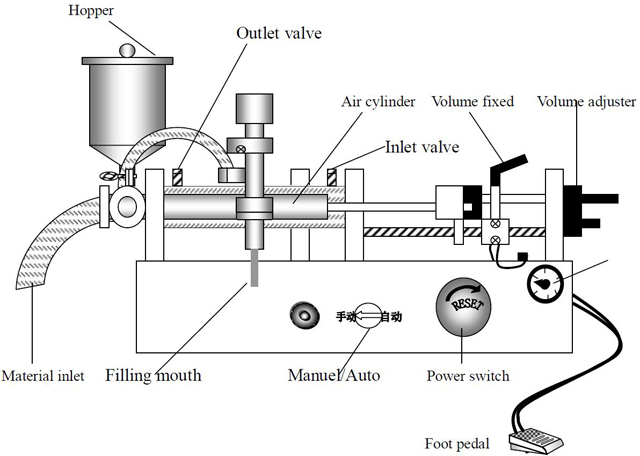

Princip rada mašine

Guranje i povlačenje zračnog cilindra, pokreće klip cilindra da vrši povratno kretanje, što čini da cilindar materijala stvara negativni pritisak.

Kada se cilindar gurne naprijed, on povlači klip unazad, a unutar cilindra materijala, podtlak apsorbira materijal u ulaznu cijev iz spremnika za materijal.

Kada se cilindar povlači unazad, gura klip naprijed, materijal će se apsorbirati do otvora za punjenje iz cijevi, a zatim se puni do praznih boca. (glava za punjenje se otvara i zatvara automatski kada se materijal upije i izvuče)

Ova klipna mašina za punjenje je jednostruka, jednostavna mehanička radnja za svako punjenje, tako da ima visoku tačnost punjenja i stabilnost za standardne kontejnere.

Karakteristike poluautomatske pneumatske mašine za punjenje

• Mašina koristi komprimirani zrak za upravljanje, ima visoku sigurnost posebno pogodna za upotrebu pod zahtjevima zaštite od eksplozije.
• Neće generirati statički elektricitet i fenomen elektriciteta konoplje; mašina ne mora da poveže žicu za uzemljenje.
• Zbog pneumatskog upravljanja i fiksne zapremine punjenja, zapremina punjenja je stoga karakteristična sa velikom preciznošću, koja se može kontrolisati unutar 0,3%. (ovo je na osnovu maksimalnog volumena punjenja)
• U slučaju zaustavljanja u nuždi, potrebno je samo isključiti pneumatski prekidač, klip će se automatski povući natrag u početni položaj, a mašina će prestati puniti.

Redoslijed pregleda i rada prije pokretanja stroja

Pregledajte prije pokretanja stroja, to može izbjeći mehanički kvar ili nesreću s ličnim ozljedama.

Inspekcija i rad:

1. Stezna ručka s prednje i stražnje strane, je li čvrsto stegnuta zar ne?
2. Stezaljka sa tri priključka na ulazu i izlazu, da li je fiksna ili ne?
3. Glava za punjenje i njena horizontalna, vertikalna poluga, da li je stegnuta?
4. Spojite na mašinu sa kompresorom vazduha, pritisak je manji od 8㎏/c㎡, podešavanje pritiska je oko 4-5 ㎏/c㎡.
5. Uključite prekidač za dovod zraka.

(Napomena: strogo je zabranjeno dugo raditi bez materijala za punjenje)

Podešavanje zapremine punjenja

Podešavanje zapremine punjenja zavisi od materijala za punjenje, tečnosti (ml) ili težine (g), jer je proporcija materijala različita, takođe, različiti su i podaci merenja. Dakle, da biste podesili potrebnu preciznu zapreminu punjenja, podesite regulator jačine.

Detalji operacije:

1. Općenito podešavanje: Za zadovoljavajuću zapreminu punjenja, podesiti gasni prekidač za vijke za podešavanje, pomjeriti položaj lijevo ili desno.
2. Korištenjem mjerne čaše ili elektronske vage da provjerite da li je volumen punjenja tačan. (napomena: materijal za punjenje apsorbiran unutar cilindra mora biti pun)
3. Ako postoji greška u punjenju, molimo podesite regulator jačine zvuka, pomaknite ga naprijed za smanjenje volumena punjenja, a unazad se povećava jačina zvuka.
4. Za potrebnu zapreminu punjenja i preciznost, ponovite podešavanje sve dok zapremina punjenja ne bude standardna.

Podešavanje brzine punjenja

Brzinu punjenja određuje sljedećih šest faktora:

1. Brzina upijanja materijala za punjenje ovisi o viskoznosti materijala i dužini apsorbirajuće cijevi.
2. Brzina punjenja zavisi od veličine prečnika glave za punjenje, što je veća veličina prečnika to je veća brzina punjenja.
3. Stepen pjene materijala za punjenje, ako je stepen pjene veći, brzina punjenja treba biti usporena.
4. Zapremina punjenja, veća zapremina punjenja sporije.
5. Preciznost zapremine punjenja, visoku preciznost i brzinu punjenja treba polako podešavati.
6. Ventil za kontrolu pritiska vazduha.

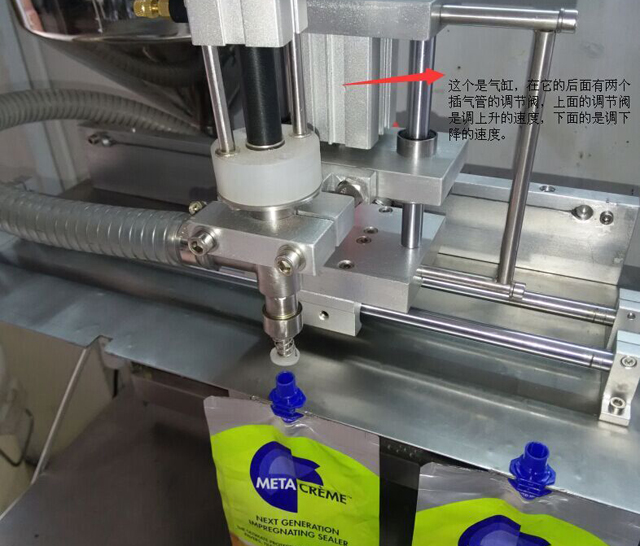

Rad podešavanja ventila:

1. Otpustite maticu ventila za regulaciju brzine
2. Okrenite ručicu prednjeg ventila u smjeru kazaljke na satu, brzina cilindra će se usporiti naprijed, također će se usporiti i brzina upijanja materijala.
3. Okrenite prednju ručku ventila rotacijom u smjeru suprotnom od kazaljke na satu, brzina cilindra napreduje sve veća, a brzina apsorbiranja materijala će biti veća.
4. Okrenite ručicu povratnog ventila u smjeru kazaljke na satu, brzina cilindra ide naprijed usporiti, također će se usporiti i brzina upijanja materijala.
5. Okrenite ručicu zadnjeg ventila rotacijom u smjeru suprotnom od kazaljke na satu, brzina cilindra napreduje sve veća, a brzina upijanja materijala će biti veća.

Podešavanje tačnosti punjenja

Razlog zašto mašina ima grešku u punjenju je taj što ima toliko faktora koji utiču, kao što su zapremina punjenja, brzina punjenja i brzina prekidača ventila. Na brzinu prekidača ventila utiče viskoznost materijala za punjenje, veća viskoznost kao i sporija brzina. Podešavanje je jednostavno podešavanjem pritiska opruge glavnog ventila, a brzina će se ubrzavati sve većim pritiskom.

Podešavanje pritiska opruge za merenje i punjenje zavisi od iskustva osoblja operatera.

Čišćenje i održavanje mašina

Prije čišćenja stroja za punjenje, treba očistiti materijale unutar stroja, a zatim sipati meku tekućinu za čišćenje u spremnik za materijal; Preporučljivo je koristiti toplu vodu i po potrebi sapun, alkohol ili drugu tekućinu za čišćenje. Kada obavljate čišćenje, uvjerite se da nema curenja iz podloški na dijelovima za punjenje. Uključite mašinu, pustite da se mašina puni u cirkulaciji, dok se čišćenje ne završi. Dijelovi za čišćenje uključuju klip cilindra, glavu klipa, podloške, jednosmjerni ventil, glavu za punjenje i spremnik za materijal itd. Ako je oštećen za sve zaptivne podloške, treba ga zamijeniti.

Upozorenje

Prije čišćenja, provjerite je li komprimirani zrak isključen.

Zabranjena je upotreba organskih rastvarača za čišćenje, kao što su benzin, benzol, etilen, natrijum hipohlorit itd.

Nakon što je posao čišćenja završen, sačekajte i uverite se da su svi delovi za čišćenje suvi bez vode i stranih predmeta u spojevima i cevima, a zatim instalirajte mašinu.

Rješenja za uobičajene probleme

Primjenjiv opseg materijala za punjenje

• Vodeni medni jogurt
• Voćni sok za kupanje rose ulje za prenos
• Tečno sjenilo za oči sa tintom za kafu
• Ljepilo za šampon za čaj
• Hrana/pigment dezinfekciono sredstvo za ruke Hladna krema
• Mliječna krema tečni sapun
• Sirup za hranu
