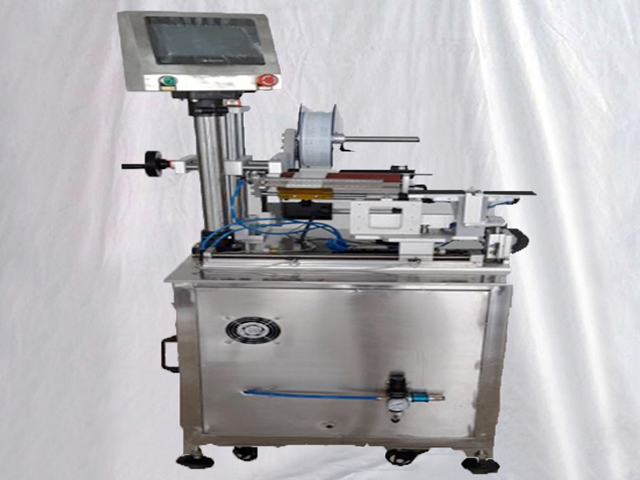

Poluautomatska mašina za etiketiranje zastavice kabla kabla za napajanje

• Model: VK-T807
• Preciznost označavanja: ±1 mm (isključuje odstupanje etikete proizvoda)
• Brzina označavanja: 20~40kom/min (zavisno od veličine proizvoda)
• Primjenjiva veličina proizvoda: 20≤dužina≤300mm, 20≤širina≤200mm
• Primenljiva veličina etikete: 20≤dužina≤150mm, 20≤širina≤150mm
• Veličina mašine: 970*790*1440mm
• Pritisak vazduha: 0.6Mpa
• Snaga: 220V, 50/60HZ/140W
• Težina: 99KG

Pogledaj video

Ručna mašina za etiketiranje žice okrugle površine postiže poluautomatsko označavanje ljepljive etikete ili ljepljive folije na žičanoj vodovodnoj cijevi, odvijaču itd.

Kako mašina radi:

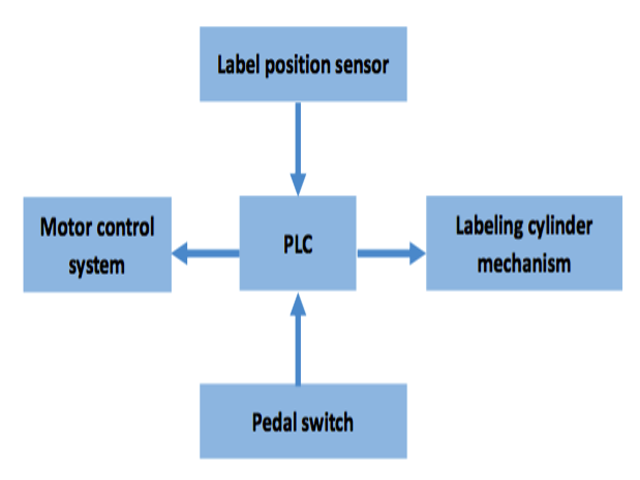

Mašina za etiketiranje je bazirana na PLC-u kao jezgru, koji prima signale i kontroliše rad svih sistema. Kada pritisnete prekidač pedale, signal će biti poslan na PLC i obrađen prema skupu programa.

Zatim dovršite procese skidanja etikete i uvlačenja etikete pokretanjem na upravljačkom sistemu koračnog motora. Istovremeno, senzor položaja naljepnice (također poznat kao električno oko) uvijek će obratiti pažnju na udaljenost kroz koju naljepnica prolazi.

Kada oznaka prođe, senzor će odmah poslati signal PLC-u. Zatim PLC, prema setu programa, šalje signal upravljačkom sistemu koračnog motora da se zaustavi i pokreće sistem za označavanje kako bi se završio proces označavanja.

Princip rada

Sistem prenosa:

Koračni motor daje snagu za skidanje naljepnica kroz sinhroni remen koji pokreće mehanizam za vuču i mehanizam za primanje materijala, kako bi se postiglo skidanje naljepnica i recikliranje staklene podloge.

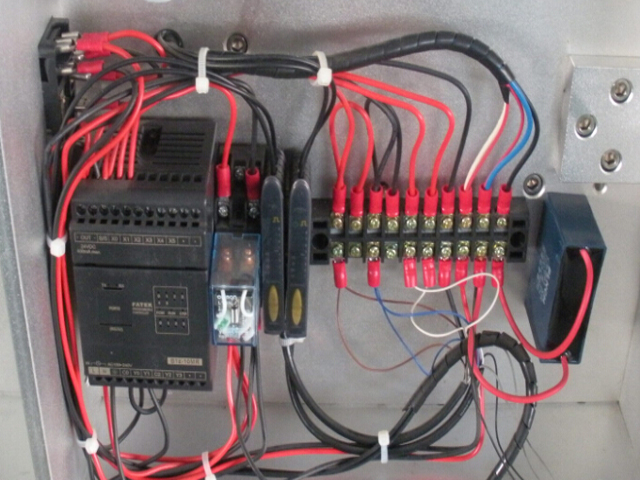

Kontrolni sistem:

Ova mašina se kontroliše pomoću električne i plinske struje. Signal sa električnog oka (SICK senzor) i pedal prekidača će biti prebačen u PLC na obradu, kako bi se ostvarili svi procesi skidanja etiketa, etiketiranja i brojanja.

Primjena mašine za etiketiranje žice:

Proizvod primjenjiv: Dugi okrugli proizvodi koji moraju biti označeni papirnom ili filmskom etiketom na površini;

Primjenjive industrije: Široko se koristi u elektrotehnici, medicini, plastici, industriji itd.

Tehničke karakteristike mašine za etiketiranje žice:

Mala struktura zauzima manje prostora i laka za premještanje i utovar.

Dobra preciznost i stabilnost etiketiranja; Uredno, bez bora, bez mjehurića.

Jednostavan je za korištenje i podešavanje. Novi radnici ga mogu lako koristiti ili prilagoditi nakon jednostavne obuke.

Stabilan rad.

Tehnički podaci:

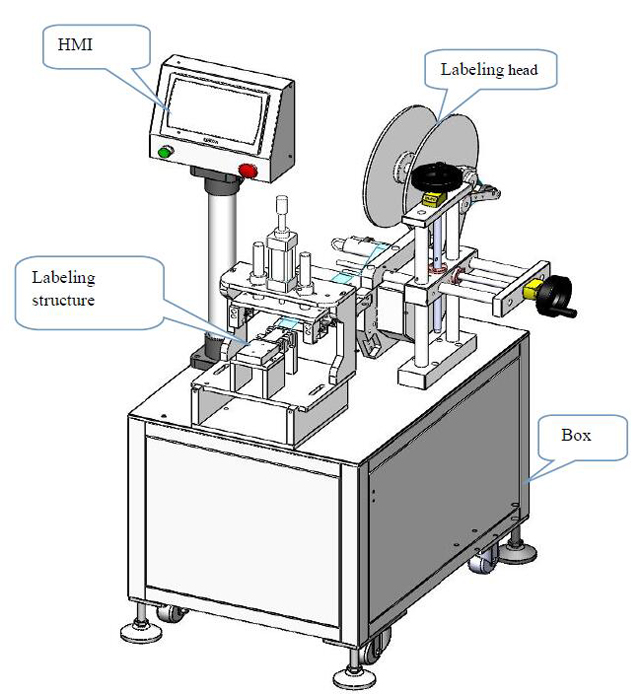

Konfiguracija:

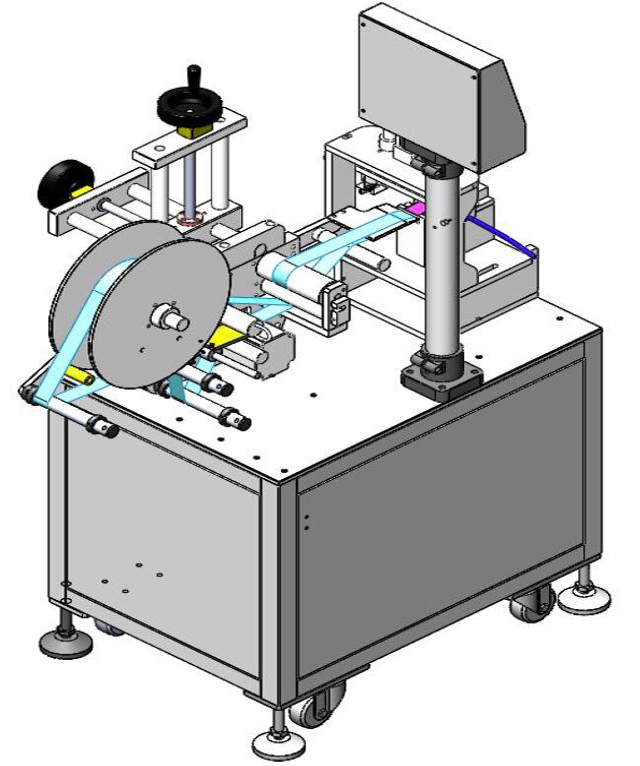

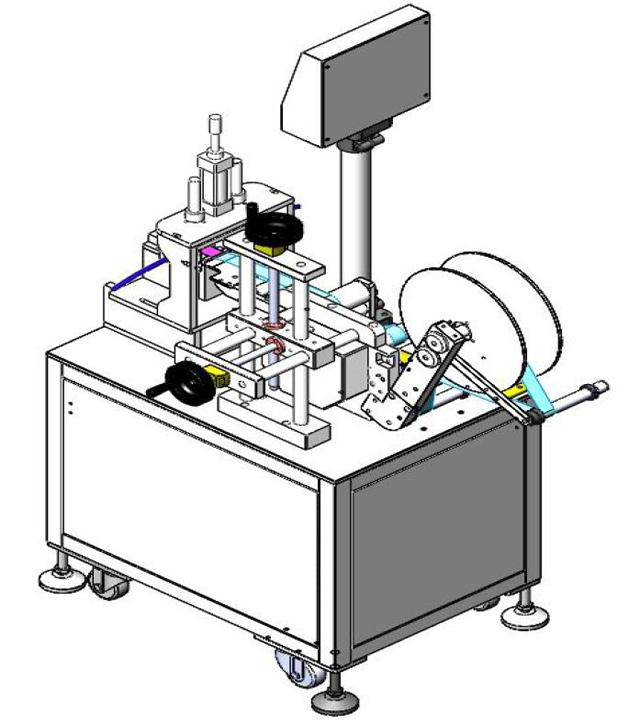

Drugi crtež

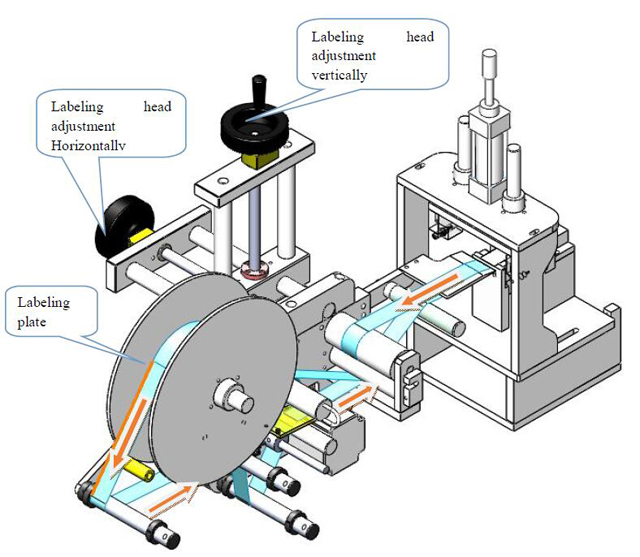

Glava za etiketiranje

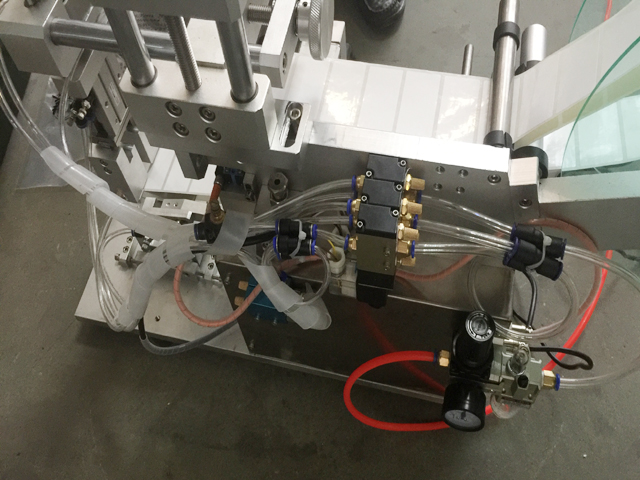

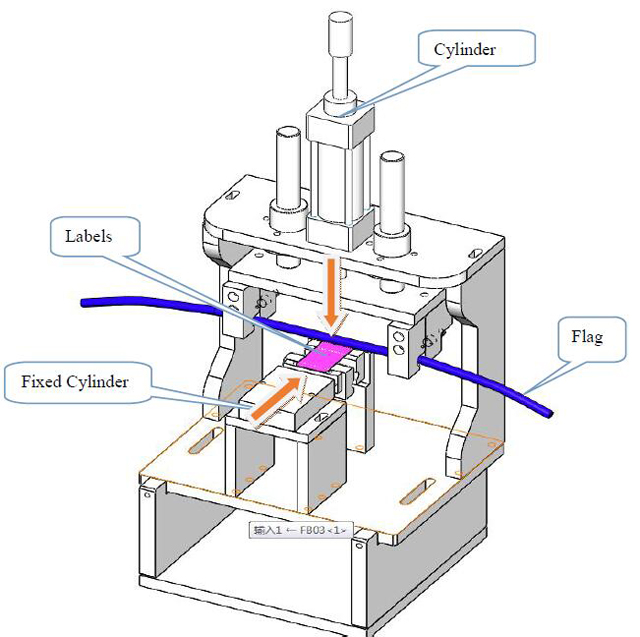

Struktura etiketiranja

Stražnji pogled na mašinu za etiketiranje

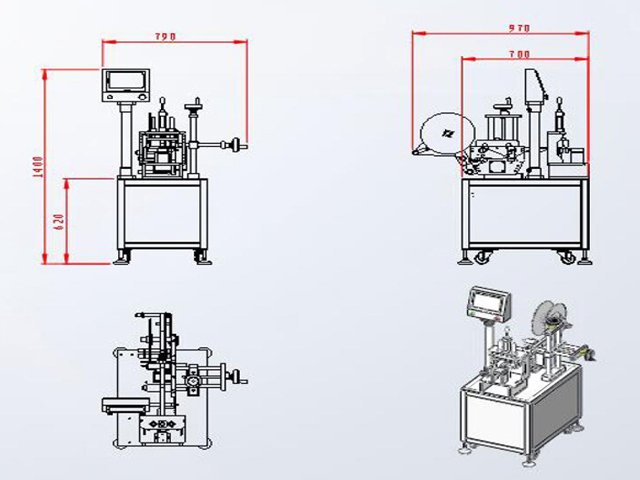

Crtež dimenzija poluautomatske mašine za etiketiranje žice:

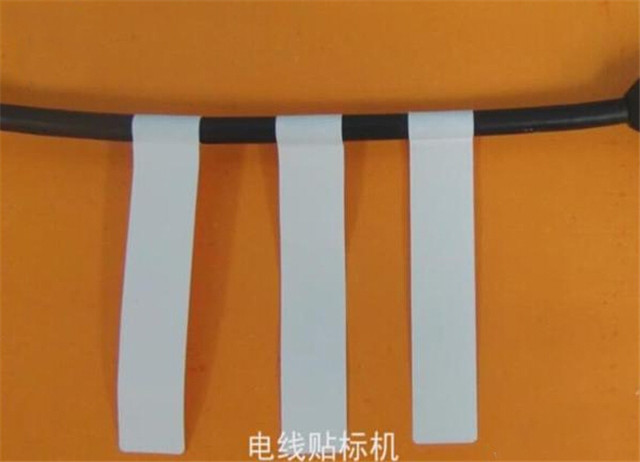

Uzorci etiketiranja:
