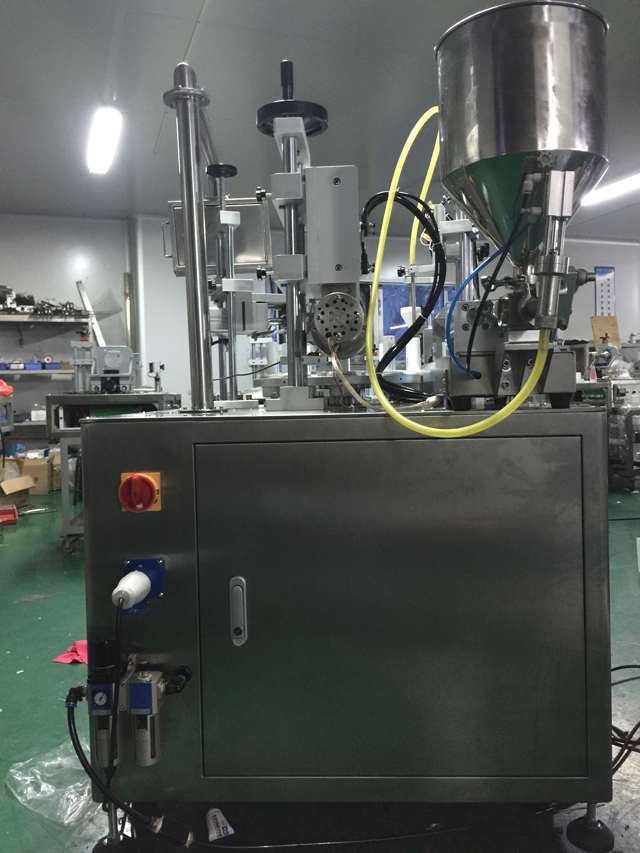

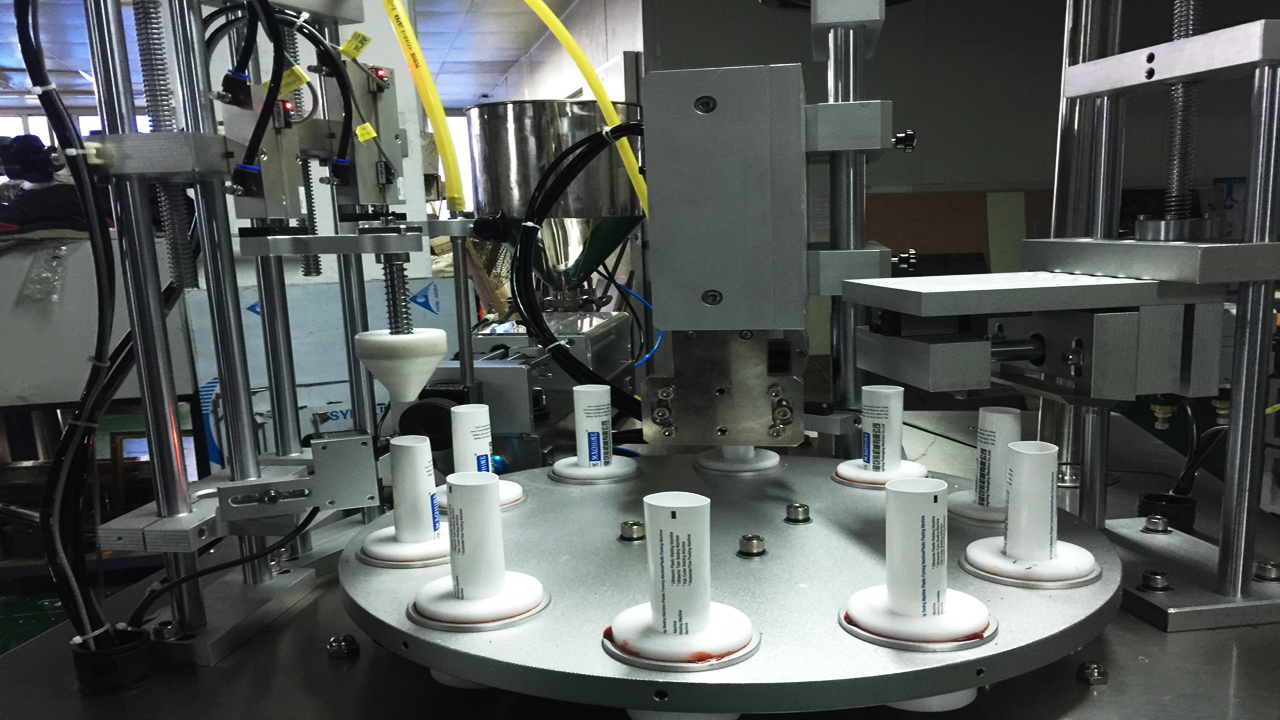

Poluautomatska oprema za punjenje rotirajućih cijevi sa ultrazvučnim zatvaranjem repa

Poluautomatska oprema za punjenje rotirajućih cijevi s ultrazvučnim zaptivačem

Model: VK-TFS-006U
Napajanje: AC220V 50/60HZ jednofazno
Snaga: 2KW
Raspon punjenja: A:5-30ml B: 6-60ml C: 10-120ml D: 25-250ml E: 50-500ml
Prečnik brtve: 5-50 mm
Max.visina: 5-200mm
Kapacitet: 20-30 tuba/min
Dimenzije: 1300*900*1550mm
NW: 350 kg
HS kod: 8422 303090
Tijelo mašine: nehrđajući čelik 202#

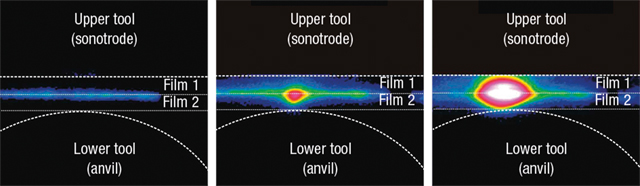

Oprema za punjenje cijevi ultrazvučne mašine za zaptivanje je povezana sa ultrazvučnim zaptivanje, toplina potrebna za topljenje se stvara samo unutar termoplastičnog zaptivnog sloja. Za lokaliziranu konverziju vibracija u toplinu trenja, profili nakovnja ili sonotrode su uglavnom linearni i uključuju radijuse ili male platoe. Ovi profili osiguravaju fokusiranje ulazne energije i stoga kratko vrijeme zaptivanja između 100 i 200 milisekundi. Kod ultrazvučnog zaptivanja toplina se stvara na unutarnjoj strani filma, a ne unosom topline s vanjske strane kao što je to slučaj kod toplinskog zaptivanja, na primjer. Alati (sonotroda i nakovanj) koji dolaze u direktan kontakt sa materijalom za pakovanje, ostaju hladni tokom čitavog procesa zavarivanja. Noseći sloj ostaje gotovo hladan i nakon prestanka unosa energije toplina se brže raspršuje prema van zbog temperaturne razlike između potpornog sloja i zaptivnog sloja, tako da je otpor vruće lijepljenja znatno veći.

Ultrazvučno zaptivanje je posebno pogodno za:

Termoplastične folije (kese i vrećice) Tube, pladnjevi i čaše
Tube, tacne i šolje
Kartonska ambalaža sa termoplastičnim premazom
Ventili i otvori na filmovima/filter materijalima
Poklopci na zavrtnji na omotanoj kartonskoj ambalaži / folijama

Prilikom odabira opreme za punjenje cijevi za plastične cijevi, vrlo je važno razumjeti različite vrste dostupnih opcija za zaptivanje cijevi. Mašine za punjenje cijevi dolaze s opcijama zaptivanja toplim zrakom, ultrazvučnog zaptivanja, impulsnog zaptivanja ili zaptivanja vrućim čeljustima. Usklađivanje tipa cijevi za stiskanje s odgovarajućom opremom za zaptivanje cijevi je vrlo važno kako bi se osigurala jaka, profesionalna brtva cijevi. Svaki materijal tube ponaša se drugačije, tako da ono što dobro funkcionira za jednoslojnu polietilensku kozmetičku tubu, možda neće tako dobro funkcionirati s višeslojnom COEX cijevi. Ovisno o industriji za određeni proizvod, kao što su kozmetičke tube, tube za ličnu njegu, farmaceutske tube ili kućne i industrijske cijevi, odabir ispravne opreme za punjenje i zatvaranje tuba može biti izazovan. Pogledajmo dvije najpopularnije opcije koje se danas koriste u industriji ambalaže u tubama.

Zaptivači cevi za vrući vazduh

Najpopularnija opcija mašina za zaptivanje cijevi je zaptivanje cijevi toplim zrakom. Sa ovim sistemom se stvara vrući zrak koji se uduvava u otvoreni kraj plastične ili laminatne cijevi. Ovaj zagrijani zrak prodire kroz zid plastične cijevi zagrijavajući materijal dovoljno da ga učini mekim i savitljivim. Set čeljusti za brtvljenje cijevi zatim savija omekšanu plastiku kako bi se otvoreni kraj zatvorio. Primarna prednost ove tehnologije zaptivanja cijevi je njena brzina. Još jedna prednost je da zaptivači na vrući zrak rade s najvećim rasponom laminatnih ili plastičnih cijevi. Bilo da je materijal cijevi LDPE, MDPE, HDPE, PP, jednoslojni ili višeslojni sa ili bez EVOH barijere, zaptivanje cijevi vrućim zrakom bi trebalo funkcionirati. Nedostatak je, međutim, potreba za posebnim mlaznicama za vrući zrak veličine za svaki prečnik cijevi koja se puni i zatvara. Ovo će povećati troškove zamjene dijelova potrebnih za rad cijevi. Troškovi formatnih dijelova su minimalni, međutim, kada se računaju na veličinu proizvodnje uz veću propusnost. Preporučujemo ovaj stil punila za cijevi ako su veličine proizvodnje veće od 20.000 cijevi.

Ultrazvučni zaptivači cevi

Ultrazvučno zaptivanje cijevi je još jedna popularna opcija koja se danas nalazi u industriji ambalaže. Samostalni zaptivači za cijevi koji koriste ultrazvuk su popularni za male količine cijevi. Mašine za punjenje cijevi također se mogu naknadno opremiti ultrazvučnim sistemima za zaptivanje cijevi kao alternativom zaptivanje toplim zrakom. Uz ultrazvučno zaptivanje cijevi, plastične i laminatne cijevi su zapečaćene visokofrekventnom vibracijom ultrazvučnog sirena za zaptivanje. Ova visokofrekventna vibracija stvara intenzivnu toplinu na zidu cijevi što uzrokuje omekšavanje plastike polietilenske cijevi. Otvoreni kraj plastične cijevi drži se zatvorenim pod pritiskom zaptivnog roga i odgovarajućeg zaptivnog nakovnja, čime se formira jak zavar. Prednosti zaptivanja cevi sa ultrazvučnom tehnologijom su jednostavnost upotrebe, nema potrebe za delovima veličine po meri i mogućnost zaptivanja kroz kontaminaciju proizvoda u području zaptivanja kao što se dešava kada se epruveta prepuni proizvodom. Nedostatak je međutim manja brzina zaptivanja cijevi u odnosu na zaptivanje toplim zrakom. Što se tiče naše ultrazvučne mašine za zaptivanje, osnovne informacije su navedene u nastavku:

Plastična kompozitna mašina za punjenje i zaptivanje creva od nerđajućeg čelika, pomoću dugmadi za kontrolu procesa rada: veštačke cevi, automatska rotacija, kvantitativno punjenje, automatski odsecanje, grejanje zaptivanje, isečen rep, gotov izlaz.
Svi rade pomoću pune kontrole hoda cilindra, lako se podešava volumen punjenja, brzina punjenja se može podesiti.

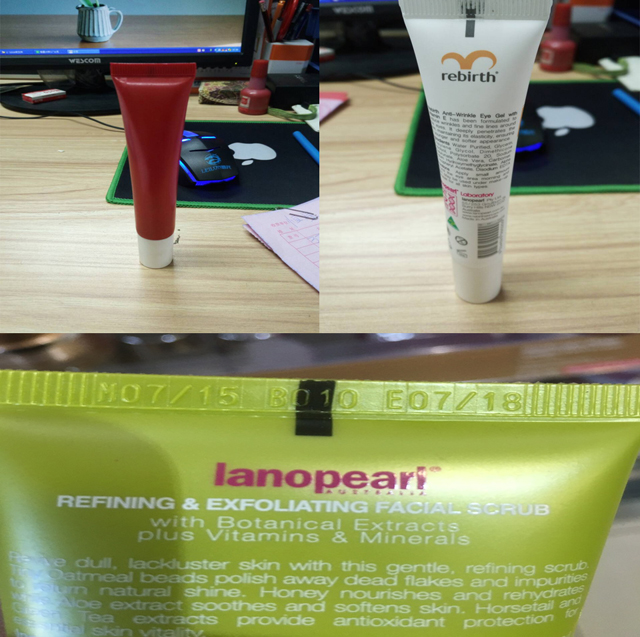

Primjenjuje se na sve vrste plastičnih i kompozitnih crijeva za punjenje, zaptivanje, ispis datuma, izrezani rep. Zaptivanje uredan izgled, zaptivanje snažno, visoka preciznost, dobra stabilnost.

Osnovni parametri

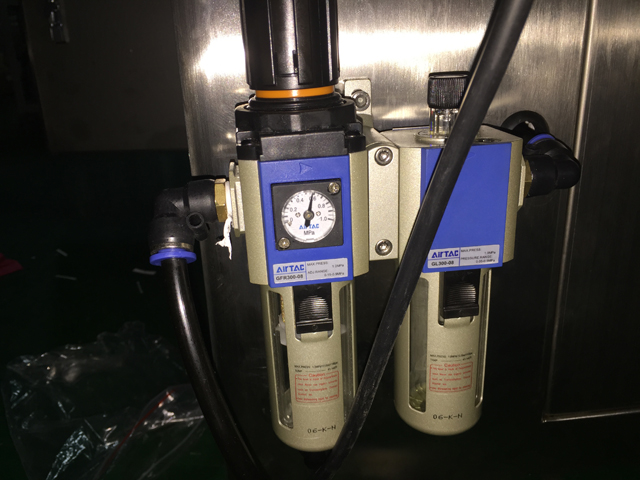

Komprimirani zrak	Pritisak: 0,4-0,6MPA Potrošnja: 0,3M3/MIN
Obim posla	A tip :5-15ML B tip :10-75ML C-tip :20-150ML D-tip :50-300ML E-tip :100-500ML F tip :200-1000ML
Proizvodni kapacitet	10-80 puta/min
Greška u tačnosti popunjavanja	<2%
Stol podesiv po visini	100MM

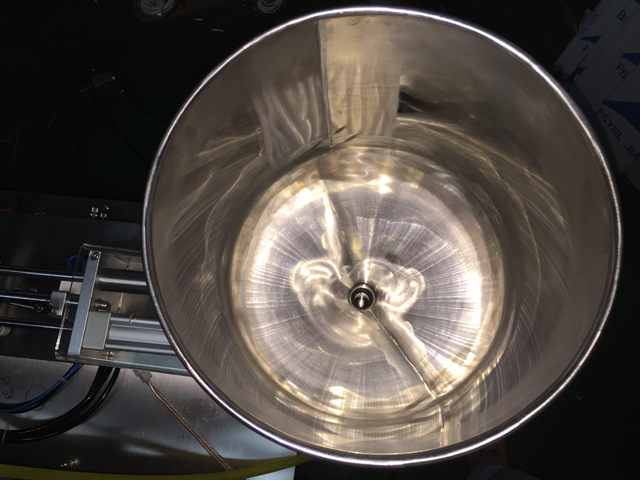

Kapacitet rezervoara	20L, 30L, 40L, 50L
Punjenje prečnika posude	u skladu sa postavljenim viskozitetom materijala i zapreminom punjenja

Napomena: Gore navedeni parametri samo za referencu.

Mašina stalno nadograđuje parametre može uzrokovati stvarna odstupanja, molimo vas da shvatite.

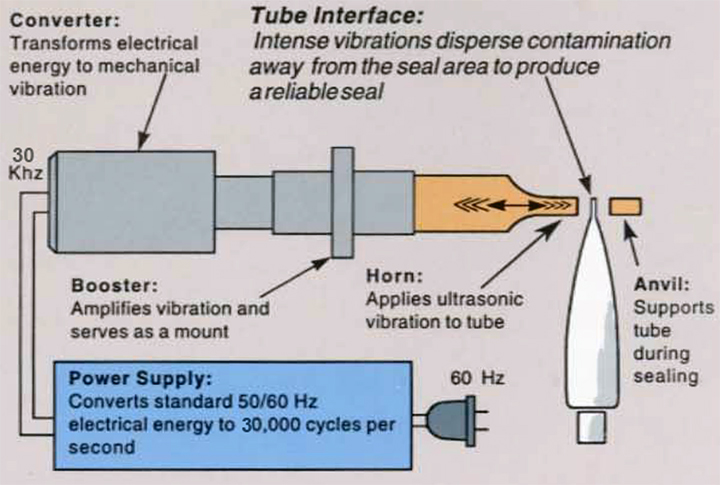

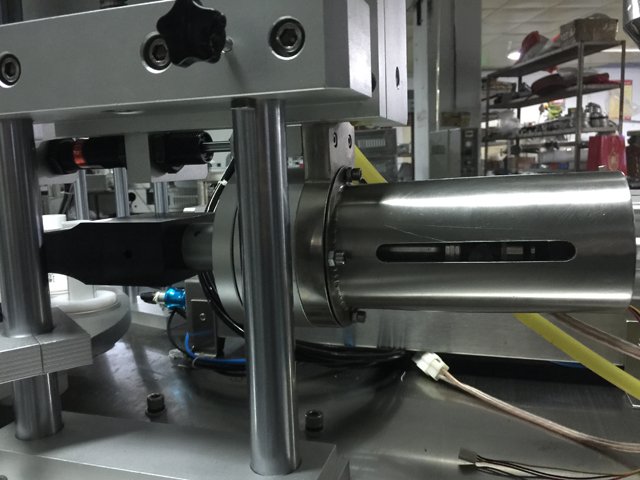

Kako radi ultrazvučno zaptivanje

Ultrazvučni zaptivač cijevi dizajniran je da se montira na gotovo sve tipove mašina za punjenje. Kako se cijev napreduje do ultrazvučne stanice za zaptivanje cijevi, prekidač se zatvara da započne ciklus zavarivanja. Vazduh se usmerava u cilindre kako bi napredovao nakovanj zavara i ultrazvučni rog prema središnjoj liniji cevi.

Cev je zatvorena do unapred podešenog razmaka i zadržana za primenu zvučne energije.

Ultrazvučno napajanje uzima električnu energiju od 50/60 Hz i pretvara je u 30.000 ciklusa u sekundi kroz oscilator snage.

Ova visokofrekventna električna energija se primjenjuje na pretvarač koji pretvara električnu struju u visokofrekventne mehaničke vibracije.

Zvučna energija uzrokuje da rog vibrira o kraj cijevi brzinom od 30.000 ciklusa u sekundi.

Intenzivne vibracije raspršuju bilo kakvu kontaminaciju iz područja brtve i stvaraju toplinu za vezivanje materijala.

Energija se tada zaustavlja i cijev se kratko drži zatvorena (obično .05 do .150 sekundi).

Zatim cijev ide do sljedeće stanice na liniji za punjenje. Tipično vrijeme ciklusa se kreće od 45 do 80 jedinica u minuti, ovisno o promjeru cijevi i materijalu.

Karakteristike proizvoda

Mašina se može koristiti za jedinice otporne na eksploziju.
Uglavnom se koristi za kvantitativno punjenje vode, ulja, losiona, materijala nalik na pastu. Prema potrebama punjenja, podesivo podizanje radne površine.
Zapremina punjenja 5-1000ML, Podijeljeno u šest serija: A, B, C, D, E, F.
Način hranjenja: Normalna gravitacija / automatski tip usisavanja Odaberite jedan.
Upravljanje: pneumatska kontrola
