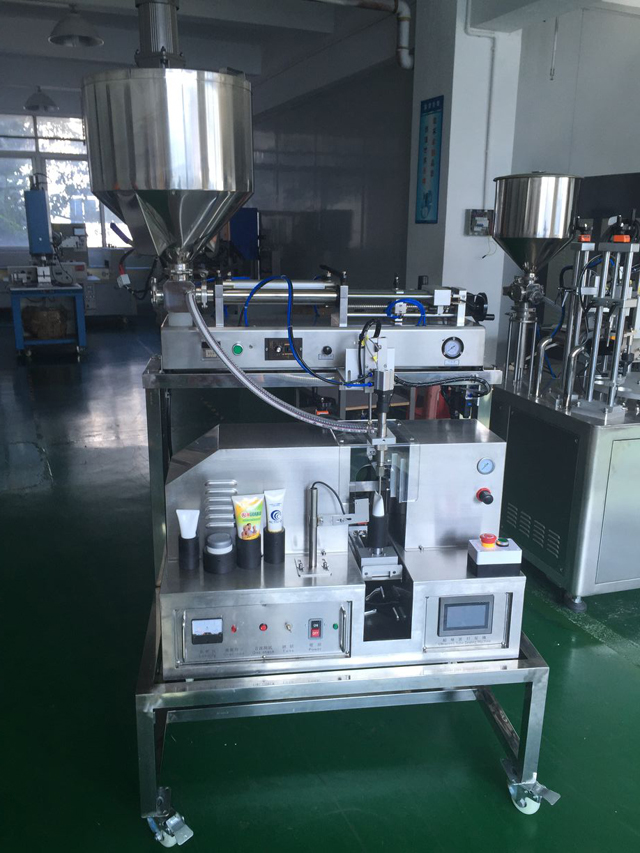

Poluautomatska mašina za punjenje cevi sa ultrazvučnom opremom za zaptivanje

• Model: VK-TFS-002U
• Napajanje: 220V/50HZ/jednofazno
• Snaga: 1500w
• Frekvencija: 20Khz
• Dužina cijevi: 40-280 mm
• Prečnik cevi: 10-80 mm
• Zapremina punjenja: A: 5-30ml B: 6-60ml C: 10-120ml D: 25-250ml E: 50-500ml (opciono)
• Veličina: 735*670*1300mm
• Težina: 130 kg

Pogledaj video

Funkcija i primjena

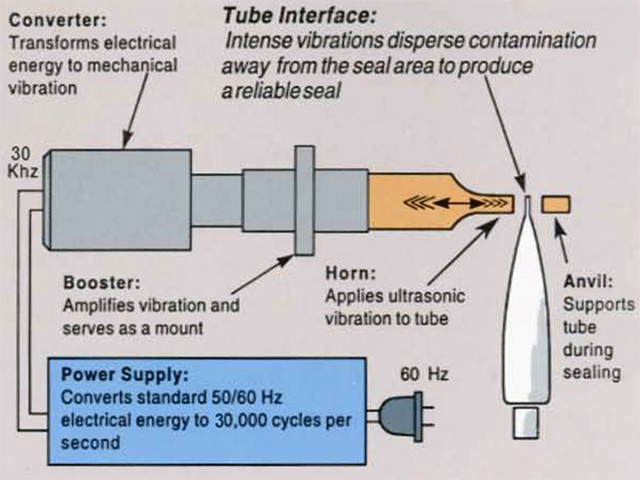

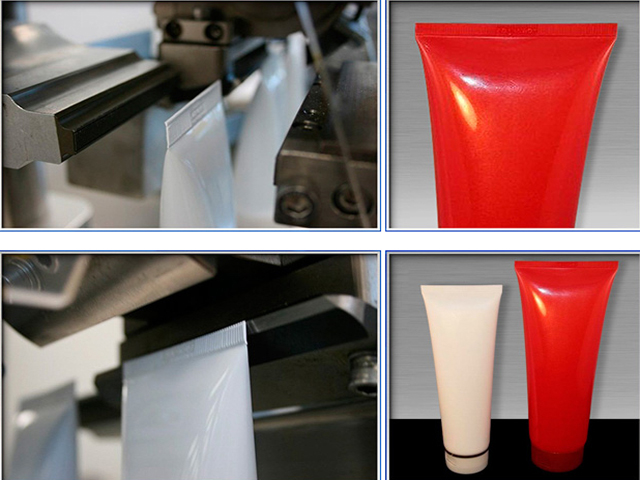

Koristite ultrazvučno zavarivanje repa plastične meke cijevi. Ne trebaju ljepilo ili punilo ili rastvarač prilikom zavarivanja, ne troše velike količine topline, a jednostavan za rukovanje, velika brzina zavarivanja, visoka efikasnost.

Ova mašina se široko koristi u pastama za zube, kozmetičkim, medicinskim proizvodima, prehrambenim i industrijskim tubama itd.

Glavni parametri

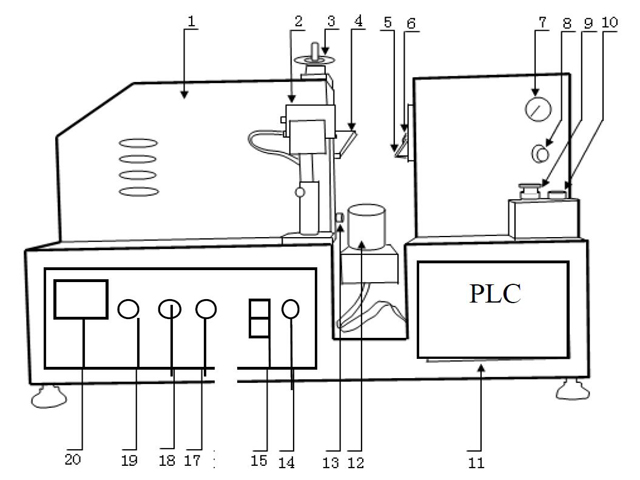

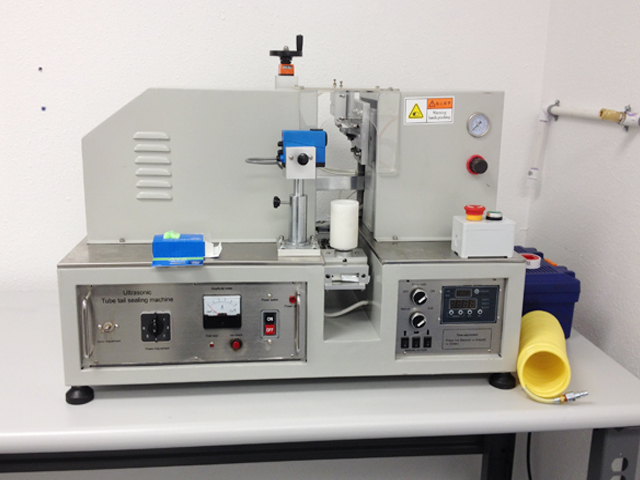

Izgled mašine za zaptivanje

1. Glavno tijelo
2. Senzor
3. Podešavanje visine cijevi
4. Prednji kalup
5. Zadnji kalup
6. Rezač
7. Merač pritiska gasa
8. Podešavanje pritiska gasa
9. Dugme za hitne slučajeve
10. Dugme Start
11. PLC
12. Holder
13. Podešavanje zazora u kalupima
14. Lampa za napajanje
15. Prekidač za napajanje
16. Tune
17. OSC provjera
18. Lampa preopterećenja
19. Loading meter

(Napomena: Molimo da provjerite prednji vijak kalupa ako ima jaku bravu, jer se bojite kada su transport i vijak labavi)

Sealing Part

• Pokretanje motora: ovo je za kontrolu rada držača cijevi
• Početak cilindra za dovod: ovo je za kontrolu dovođenja držača cijevi
• Ultrazvučno pokretanje cilindra: ovo je za kontrolu rada kalupa prema gore i prema dolje.
• Početak cilindra za trimovanje: ovo je za kontrolu rezača
• Cilindar za punjenje: Ovo je za kontrolu zvijezde glave cilindra za punjenje ili za zaustavljanje kada je ručno
• Početak punjenja: Ovo je za kontrolu zvijezde za punjenje ili zaustavljanje kada je ručno
• Ultrazvučni start: Ovo je za kontrolu frekvencije, isto je kao kod „18. OSC provjera”
• Orijentacija cijevi uključena: ovo je za kontrolu isključenja/uključenja Sense
• Podešavanje vremena: Ovo je za podešavanje vremena kašnjenja/vremena zavarivanja/vremena zadržavanja
• Vrijeme kašnjenja: 0.80
• Vrijeme zavarivanja: cijev prečnika 20, vrijeme će biti oko: 0,20, cijev prečnika 30, vrijeme će biti oko 0,40, cijev prečnika 40, vrijeme će biti oko 0,50, cijev prečnika 50, vrijeme će biti oko 0,7
• Vrijeme držanja: 0.35

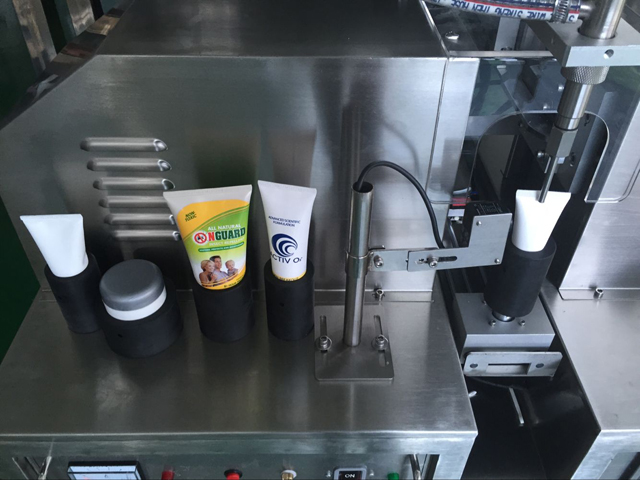

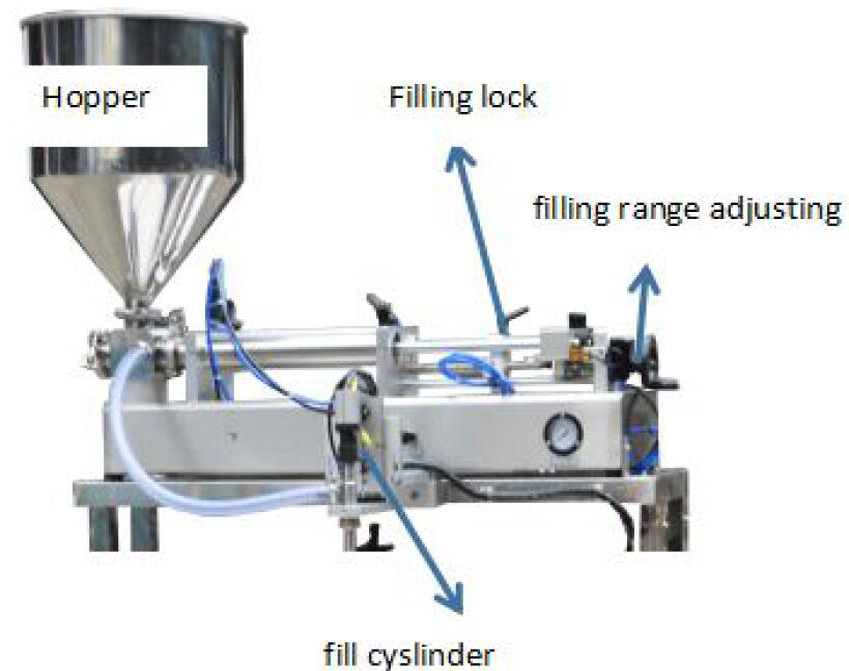

Dio za punjenje

Operativni proces

1. Ispravno spojite struju i komprimirani zrak (predlažemo 0,5 MPa).
2. Pritisnite prekidač za napajanje
3. Pritisnite dugme 'OSC check' i istovremeno postavite 'Tune button', molimo vas da pomoću šrafa na dugmetu Tune možete okrenuti lijevo ili desno, dok pronađite minimum 'Signal light' (to će biti oko 1A ) fiksno 'Podešavanje frekvencije'. (ne pritiskajte 'OSC check' neprekidno, pritiskajte ga povremeno)
4. Stavite cijev na držač.
5. Pritisnite 'Ultrazvučni cilindar start', prednji i stražnji kalup će se zatvoriti. postavite 'Podešavanje razmaka kalupa', neka se dva kalupa samo dodiruju i bez razmaka. Pritisnite 'Cutter controller' i potvrdite da će rezač raditi glatko. (treba staviti plastičnu cijev na držač cijevi kada podešavate)
6. Postavite prednji kalup i stražnji kalup i rezač u prvobitni položaj.
7. Stavite cijev na 'držač' i pritisnite 'Pokreni cilindar za dovod', cijev će teći između dva kalupa. Podesite visinu držača ako je potrebno. (predlaže se da je cijev viša od zadnjeg kalupa 2 do 3 mm)
8. Vratite cijev u prvobitni položaj.
9. Postavite na automatski status, uključite senzor ako cijev ima kod u boji, inače ga isključite.
10. Pritisnite 'Auto' mašina će raditi automatski.

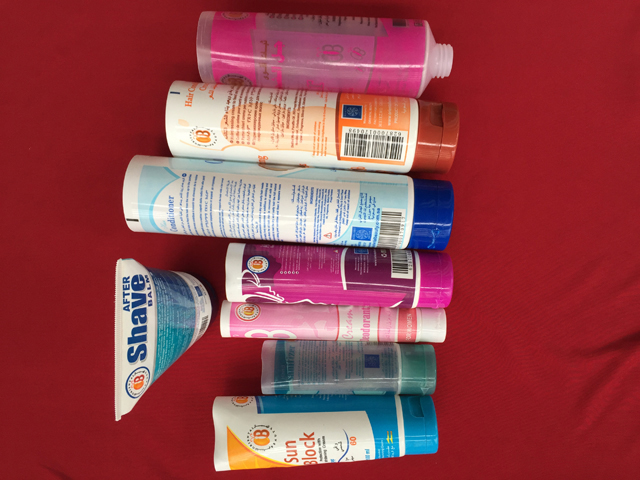

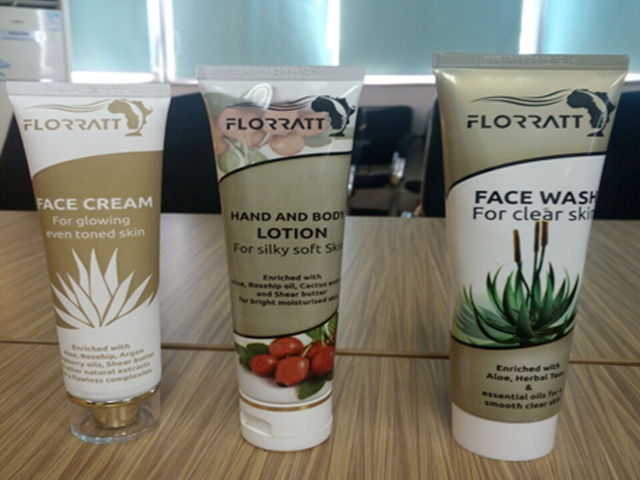

Uzorci

Neuspjeh i lijek
