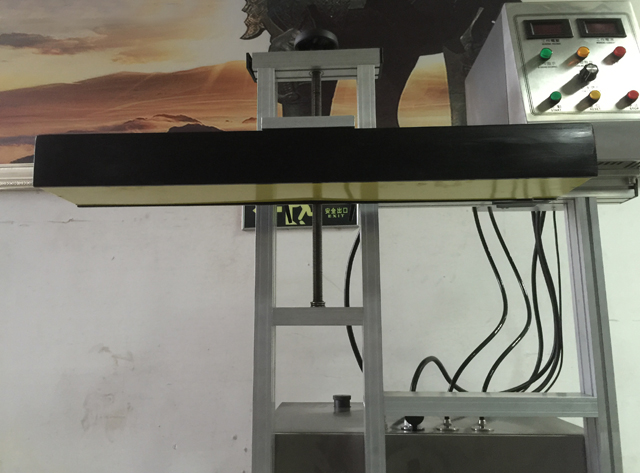

Tunelska indukcijska mašina za zaptivanje vodeno hlađene aluminijske folije

• Funkcija Elektromagnetna indukciona mašina za zaptivanje
• Application Volume Application
• Metoda hlađenja Vodeno hlađenje
• Brzina zatvaranja: 0-300 boca/mn
• Prečnik brtve (po izboru): 15mm-60mm ili 50mm-121mm
• Nazivna snaga: 3000 W
• Amper: 8.5A
• Nazivni napon: AC 220V, 60/50Hz
• Materijal: Kućište od nerđajućeg čelika
• Veličina mašine: 1800 mm x 400 mm x 1330 mm
• Težina mašine: 90 kg
• Veličina pakovanja: 1945mm x 545mm x 1575mm
• Pojas za isporuku (opciono): 1500×250×750 mm

Pogledaj video

Indukcijsko zaptivanje, inače poznato kao zatvaranje poklopca, je beskontaktna metoda zagrijavanja unutrašnjeg zaptivača kako bi se hermetički zatvorio vrh plastičnih i staklenih posuda. Ovaj proces zatvaranja se odvija nakon što se kontejner napuni i zatvori.

Tehnologija elektromagnetskog indukcionog zaptivanja kompozitnim materijalima je napredna metoda zaptivanja koja je danas priznata u svetu, a njena karakteristika beskontaktnog zagrevanja pogodna je za zaptivanje plastičnih boca (PP, PVC, PET, ABS, HDPE, PS i DURACON) , staklenu bocu i razna kompozitna plastična crijeva, tako da je trenutno najnaprednija tehnologija za zatvaranje boca za industrije kao što su farmacija, hrana, masti, dnevna hemija, domaća hemija i poljoprivredna hemija.

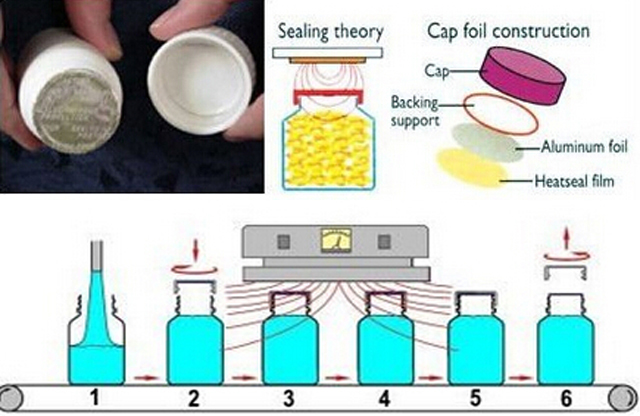

Princip rada i kako funkcionira

Zatvarač se isporučuje u punionicu sa već umetnutim slojem od aluminijske folije. Iako postoje različite obloge koje možete izabrati, tipična indukcijska obloga je višeslojna. Gornji sloj je papirna masa koja je uglavnom tačkasto zalijepljena za poklopac. Sljedeći sloj je vosak koji se koristi za vezivanje sloja aluminijske folije za pulpu. Donji sloj je polimerni film laminiran na foliju. Nakon postavljanja poklopca ili zatvarača, posuda prolazi ispod indukcijske zavojnice, koja emituje oscilirajuće elektromagnetno polje. Kako posuda prolazi ispod indukcijske zavojnice (zaptivne glave), vodljiva obloga od aluminijske folije počinje da se zagrijava zbog vrtložnih struja. Toplota topi vosak, koji se upija u podlogu pulpe i oslobađa foliju iz čepa. Polimerni film se također zagrijava i teče na rub posude. Kada se ohladi, polimer stvara vezu sa posudom, što rezultira hermetički zatvorenim proizvodom. Ni na kontejner ni na njegov sadržaj ne utiče negativno; Stvorena toplina ne šteti sadržaju.

Moguće je pregrijavanje folije i oštećenje zaptivnog sloja i svih zaštitnih barijera. To može dovesti do neispravnih zaptivki, čak i sedmicama nakon početnog procesa zaptivanja, tako da je odgovarajuća veličina indukcijskog zaptivanja od vitalnog značaja za određivanje tačnog sistema potrebnog za pokretanje određenog proizvoda.

Zaptivanje se može obaviti ili ručnom jedinicom ili na transportnom sistemu.

Noviji razvoj (koji bolje odgovara malom broju aplikacija) omogućava da se indukcijsko zaptivanje koristi za nanošenje folijskog zaptivača na kontejner bez potrebe za zatvaranjem. U ovom slučaju, folija se isporučuje prethodno izrezana ili u kolutu. Kada se isporučuje u kolutu, izrezuje se i prenosi na vrat kontejnera. Kada je folija na svom mestu, pritisne se glavom zaptivke, aktivira se indukcioni ciklus i zaptivač se zalepi za posudu. Ovaj proces je poznat kao direktna primjena ili ponekad indukcijsko zaptivanje bez poklopca.

Osnovni parametar

Karakteristike zaptivanja:

1) Beskontaktno zagrevanje, pogodno za zaptivanje plastičnih boca, staklenih boca i raznih kompozitnih plastičnih creva, i u skladu sa GMP standardom.

2) Visoka efikasnost zaptivanja i praktičan rad.

3) Široke prilagodljivosti, trenutno je najnaprednija tehnologija za zaptivanje proizvoda u farmaciji, hrani, piću, zdravstvenim proizvodima, kozmetici i hemijskim proizvodima kao što su masti.

Koraci operacije:

Prije nego što uključite mašinu, stavite bocu koju treba zatvoriti ispod "kutije za zaptivanje", podesite "upravljač" tako da razmak između dna "kutije za zaptivanje" i čepa boce bude oko 2 mm, i podesite "graničnik za bocu polugu" kako biste bocu poravnali sa središtem bočne strane "kutije za zaptivanje". Uključite "prekidač za upravljanje transportnom trakom" i podesite "regulaciju brzine rotacije 8" kako bi transporter radio odgovarajućom brzinom. A zatim neka gore pomenuta boca prođe ispod "kutije za zaptivanje" da vidi da li dodiruje "kutiju za zaptivanje". Najbolji uslov je da ne dodiruje dno sa najmanjim zazorom. Zatim umetnite žicu za povezivanje "zaptivne kutije" u "izlaznu utičnicu kutije za zaptivanje" glavne mašine.

Brzina transportne trake može se podesiti pomoću dugmeta "regulacija brzine rotacije 8". Nepropusnost brtve od aluminijske folije je povezana sa brzinom i snagom transportne trake. Prvo stavite nekoliko boca sa aluminijskom folijom na pokretnu traku, uključite "prekidač za napajanje 3", i neka boca koju treba zapečatiti prođe ispod "zapečaćene kutije" kako biste sproveli eksperiment zatvaranja. Mašina će raditi normalno pri brzini kada je poklopac dobro zapečaćen.

Kako odabrati indukcijsku mašinu za zaptivanje?

Ako pakujete tablete ili kapsule u boce, indukcijsko zatvaranje može vam dati prednost. Indukcijsko zaptivanje stvara vidljivu brtvu koja osigurava potrošačima sigurnost proizvoda. Kao posljedica toga, veća je vjerovatnoća da ćete zaraditi njihov ponovljeni posao. Ovaj članak govori o komponentama za indukcijsko brtvljenje, odabiru i instalaciji.

Korištenje indukcijskog zaptivača zahtijeva da boce zatvarate zatvaračem koji uključuje unutrašnju zaptivku od folije, koja se ponekad naziva i obloga. Kako zatvorene boce putuju duž transportera, indukcijski zaptivač spaja unutrašnje zaptivke s otvorima boca pomoću elektromagnetnog polja. Nakon što boca izađe iz elektromagnetnog polja, folija se hladi. Hermetička, hermetička unutrašnja zaptivka pruža vizuelni dokaz neovlašćenog pristupa, sprečava curenje, promoviše otpornost dece i štiti vaš proizvod od prašine, magle, isparenja, para i gasova. U nekim slučajevima, unutarnja brtva također produžava vijek trajanja.

Komponenta mašine za indukcijsko zaptivanje

Dvije glavne komponente indukcijskog zaptivača su napajanje i zavojnica za zaptivanje.

Napajanje - Napajanje (inverter) pretvara ulaznu snagu u snagu i frekvenciju potrebnu za zatvaranje boca. Kilovatna snaga napajanja ukazuje na njegovu pogodnost za primenu. Općenito, što je više boca za zatvaranje (a samim tim i brža linija za flaširanje) i što je otvor boce veći, potrebna je veća snaga u kilovatu. Ručni ili ručni sistemi zahtijevaju samo 0,5 kilovata, dok linije velike brzine mogu zahtijevati 6 kilovata, što je najveća jedinica na tržištu. Industrijski radni konj ima snagu od 2 kilovata.

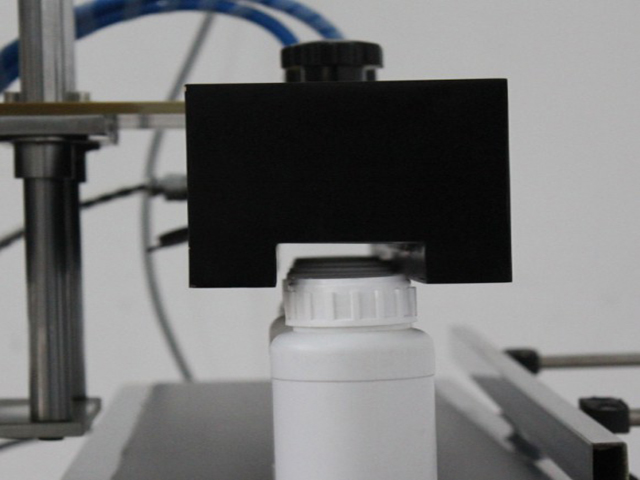

Zaptivni kalem - Zaptivni namotaj je metalni provodnik okružen feritima i zatvoren u neprovodljivom kućištu. Feriti usmjeravaju i fokusiraju elektromagnetno polje radi efikasnosti zaptivanja. Moguća je praktički svaka konfiguracija zavojnica, ali dva osnovna dizajna su ravne zavojnice i tunelske (ili kanalne) zavojnice. Ravni namotaji se koriste za unutrašnje zaptivače otpornih na djecu ili standardnih ravnih kapica u rasponu od 20 do 120 milimetara u prečniku. Tunel kalemovi se koriste sa kapicama sa izlivom, doziranjem, push-pull, yorker ili fliptop kapama, od kojih se većina ne koristi za pakovanje čvrstih oblika doziranja. Možete montirati ili dizajn zavojnice preko postojećeg transportera ili možete objediniti sistem postavljanjem zavojnice i napajanja na kolica za lako premještanje od linije do linije.

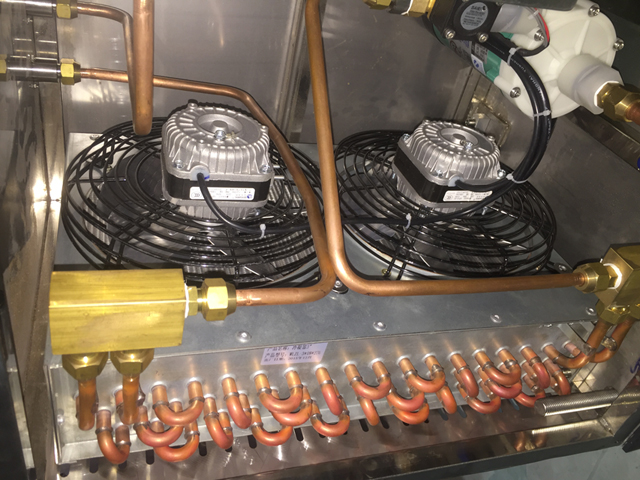

Sistemi bez vode (zračno hlađeni) zamijenili su sisteme s vodenim hlađenjem kao najpopularniji tip indukcijskih zaptivača. Dok su sistemi sa vodenim hlađenjem po narudžbi i dalje preferirani izbor u okruženjima za pranje ili specijalizovanim opasnim hemijskim postrojenjima, sistemi bez vode, uglavnom, zamenjuju standardne jedinice sa vodenim hlađenjem. Zašto? Zato što su bezvodni (zračno hlađeni) zaptivači upola manji i eliminiraju potrebu za recirkulatorima vode, filtracijom vode, crijevima, radijatorima, pumpama i prekidačima protoka. Ukratko, vazdušno hlađeni sistemi minimiziraju održavanje, pouzdaniji su i manje koštaju posedovanje i rad.

Kako isplatiti svoj novac

Kada procjenjujete kupovinu indukcijskog zaptivača, trebali biste shvatiti da povrat ulaganja leži uglavnom u dugoročnoj koristi od dodavanja unutrašnjeg zaptivača, što je teško kvantificirati. Ali kada uspoređujete indukcijske zaptivke, pogledajte vijek trajanja koji možete očekivati od stroja i kvalitetu usluge koju možete očekivati od dobavljača.

Prvo morate odlučiti da li će dodavanje unutrašnjeg zatvarača vašoj boci značajno poboljšati vaše pakovanje. Zatim pogledajte elektroniku zaptivača, koja obično diktira njegov životni vijek. Indukcijski zaptivači su proizvedeni da traju dugo. Zapravo, neki zaptivači u svakodnevnoj upotrebi su stariji od 25 godina. Međutim, dostupnost elektronike koja se koristi za izradu opreme je uvijek faktor. Kako se elektronika unapređuje, zamjenske dijelove je teže pronaći. Renomirani proizvođači dizajniraju opremu zasnovanu na komponentama koje mogu zamijeniti godinama koje dolaze.

Kada pregledavate uslugu dobavljača (podrška nakon prodaje), pitajte da li će dobavljač:

• Rešite problem sa sistemom preko telefona ili slanjem servisera, ili morate da vratite sistem u fabriku na servis?
• Opremiti napajanje nezavisno od zaptivne zavojnice? Ako su dvije komponente odvojene, neuspjeh jedne neće vas prisiliti da uklonite cijeli sistem iz upotrebe.
• Brzo nabaviti zamjenske dijelove? U idealnom slučaju, dijelovi će stići u vašu tvornicu dan nakon što ih naručite.

Konačno, možda ćete htjeti odabrati sistem koji je dovoljno velik da primi mnoge oblike i veličine čepova i boca, kao i onaj koji može podnijeti velike brzine linije. Na taj način nećete morati mijenjati jedinicu ako se vaša aplikacija promijeni ili poveća učinak. Plaćanje malo više sada za veće napajanje ili fleksibilniji dizajn zavojnice može vam uštedjeti novac u budućnosti. Ako znate da će se aplikacija promijeniti, potražite sistem koji vam omogućava zamjenu zaptivnih namotaja bez alata. Ugovorni pakeri često kupuju više od jedne zavojnice za brtvljenje kako bi mogli zapečatiti širok izbor veličina i stilova kapa.

Opciona oprema

Najpopularnije opcije uključuju

• Detektor integriteta pečata. Oni otkrivaju nedostajuću foliju, labave čepove, nagnute čepove i boce koje su zastale.
• Pneumatski uređaj za odbacivanje. Ovo radi zajedno sa detektorom integriteta zaptivača, izbacujući potencijalno nezapečaćene proizvode na tacnu tako da boce sa neispravnim zaptivačima ne stignu do kraja linije.
• Vidljivi ili zvučni alarmi. Obavještavaju vas o problemu čak i ako ste udaljeni od sistema.
• Podrška za validaciju. IQ/OQ je obavezan na većini farmaceutskih linija za pakovanje, a kvalifikacija za ugradnju i radna kvalifikacija također postaje popularna u industriji dodataka prehrani i prehrambenoj industriji.

Instalacija

Indukcijske zaptivke se lako instaliraju. Zaptivaču je potrebno 3 do 5 stopa ravnog, neometanog transportera za montažu ili postavljanje zavojnice za zaptivanje. Zavojnica je uvek postavljena paralelno sa transporterom. Da biste spriječili slučajno zagrijavanje, držite zonu zaptivke dalje od metalnih komponenti.
